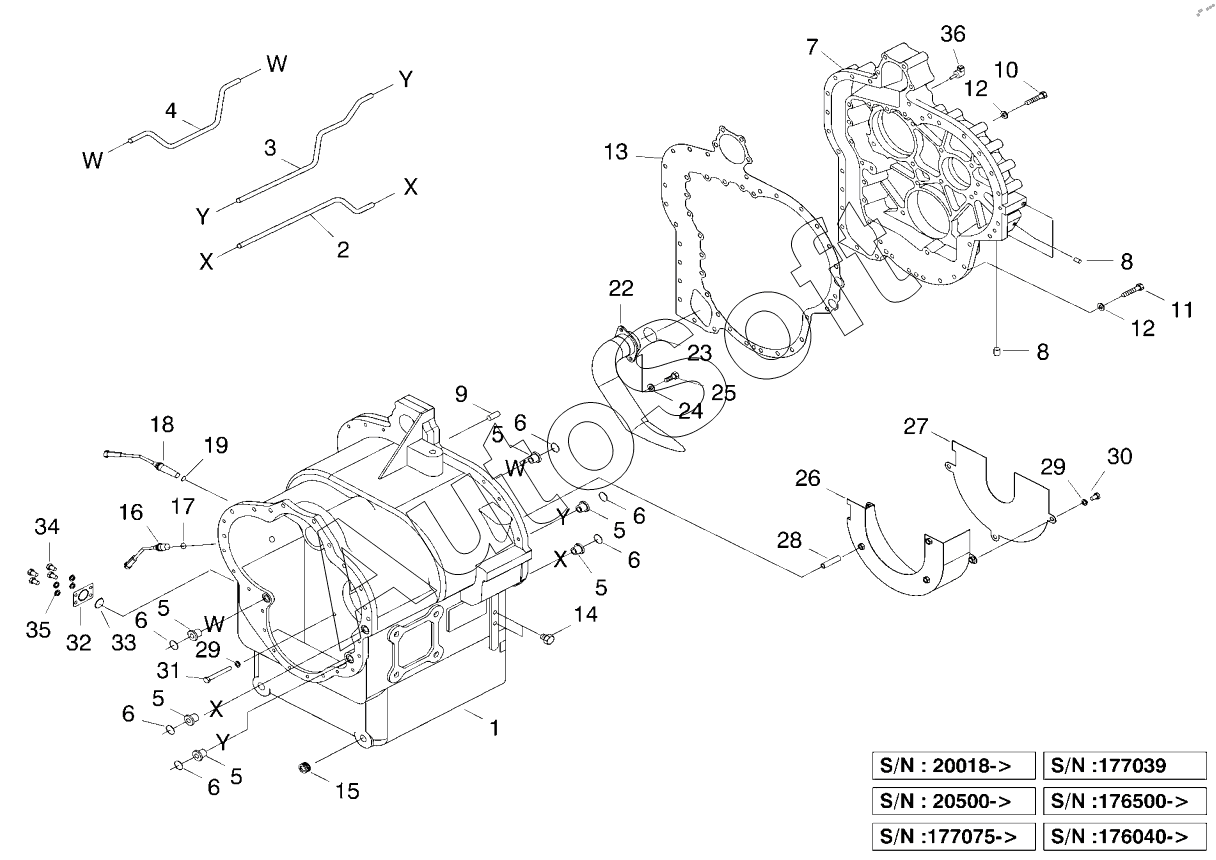

Каталог запасных частей к технике: RM-Terex CD TFC45LX hc SIDER (2013). TRANSMISSION CASE GR
29
29
19
22
23
24
25
26
27
28
18
30
31
32
33
34
35
36
10
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
8
8
9
1
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***9 | GEAR BOX BODY | |
| 2 | U***7 | GEAR BOX PIPE | |
| 3 | V***8 | GEAR BOX PIPE | |
| 4 | W***9 | GEAR BOX PIPE | |
| 5 | G***2 | BUSHING | |
| 6 | R***4 | O-RING SEAL | |
| 7 | C***1 | COVER PLATE | |
| 8 | P***7 | PLUG | |
| 9 | S***4 | SAFETY-PIN | |
| 10 | L***1 | SCREW | |
| 11 | Z***8 | SCREW | |
| 12 | L***6 | WASHER | |
| 13 | D***8 | SEAL | |
| 14 | T***1 | SAFETY-PIN | |
| 15 | U***2 | SAFETY-PIN | |
| 16 | T***2 | SENSOR | |
| 17 | F***3 | O-RING SEAL | |
| 18 | U***3 | SENSOR | |
| 19 | F***3 | O-RING SEAL | |
| 22 | X***0 | GEAR BOX PIPE | |
| 23 | H***5 | O-RING SEAL | |
| 24 | K***5 | WASHER | |
| 25 | E***9 | SCREW | |
| 26 | Z***2 | GEAR BOX DEFLECTOR | |
| 27 | U***7 | COVER PLATE DEFLECTOR | |
| 28 | Z***1 | PIPE | |
| 29 | V***4 | WASHER | |
| 30 | K***3 | SCREW | |
| 31 | L***4 | SCREW | |
| 32 | F***0 | PLATE | |
| 33 | G***4 | SEAL | |
| 34 | K***3 | SCREW | |
| 35 | S***1 | WASHER | |
| 36 | U***5 | SENSOR TEMPERATURE |
