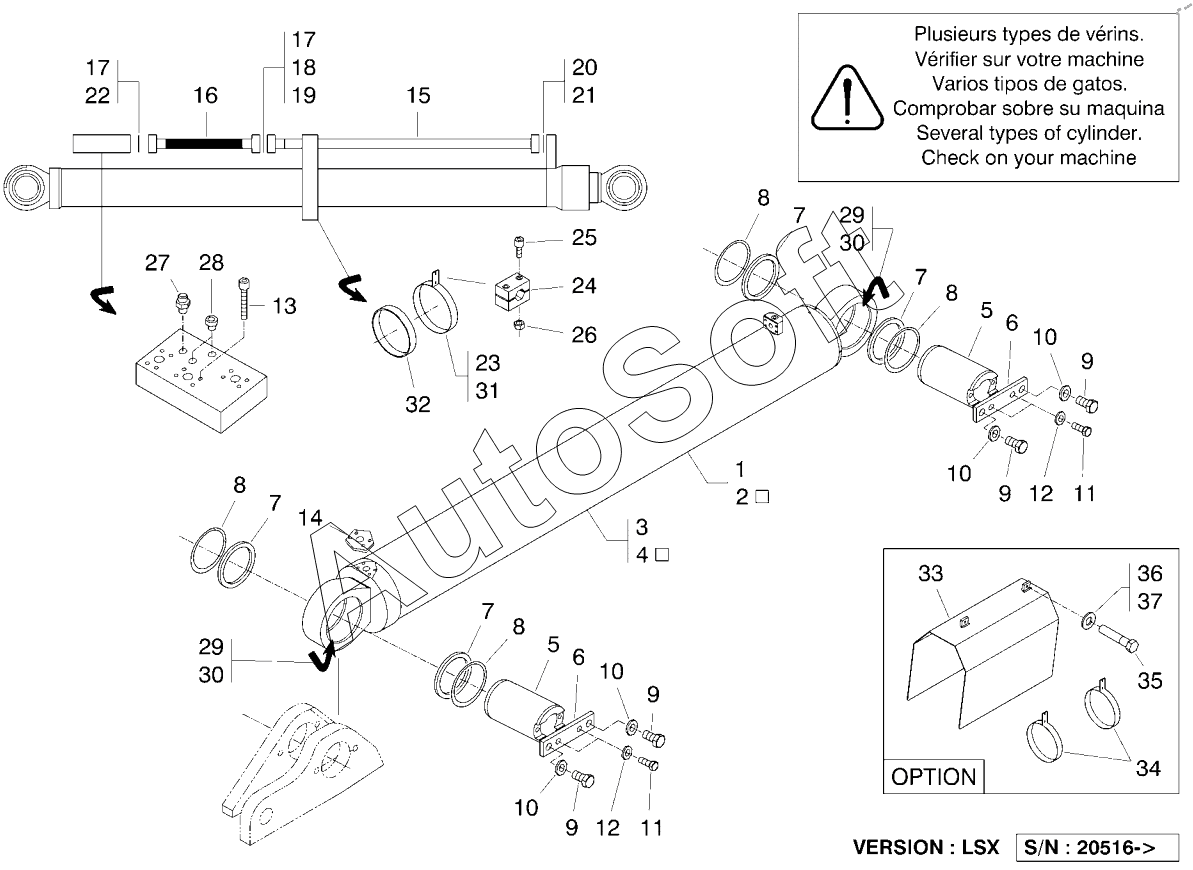

Каталог запасных частей к технике: RM-Terex CD TFC45LX hc SIDER (2013). CYLINDER ASSY
1
2
3
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | CYLINDER | |
| 2 | S***7 | SET OF SEALS | |
| 3 | P***0 | CYLINDER | |
| 4 | L***1 | SET OF SEALS | |
| 5 | D***8 | PIN | |
| 6 | Q***1 | PLATE | |
| 7 | X***7 | SPACER | |
| 8 | N***2 | O RING | |
| 9 | N***9 | SCREW | |
| 10 | Q***9 | WASHER | |
| 11 | X***4 | SCREW | |
| 12 | P***8 | WASHER | |
| 13 | G***4 | SCREW | |
| 14 | A***4 | PLATE | |
| 15 | V***7 | PIPE | |
| 16 | V***9 | HOSE | |
| 17 | D***1 | O RING | |
| 18 | H***4 | SCREW | |
| 19 | U***8 | NUT | |
| 20 | L***3 | PIPE | |
| 21 | J***5 | SCREW | |
| 22 | G***3 | SCREW | |
| 23 | H***8 | MOUNTING CLIP | |
| 24 | B***2 | CONNECTION | |
| 25 | E***2 | SCREW | |
| 26 | C***8 | NUT | |
| 27 | D***5 | UNION | |
| 28 | L***1 | PLUG | |
| 29 | D***5 | JOINT | |
| 30 | G***1 | LOCKING RING | |
| 31 | C***8 | COLLAR | |
| 32 | V***8 | STRIP | |
| 33 | M***1 | COVER | |
| 34 | L***6 | MOUNTING CLIP | |
| 35 | T***7 | SCREW | |
| 36 | E***1 | WASHER | |
| 37 | W***3 | WASHER |
