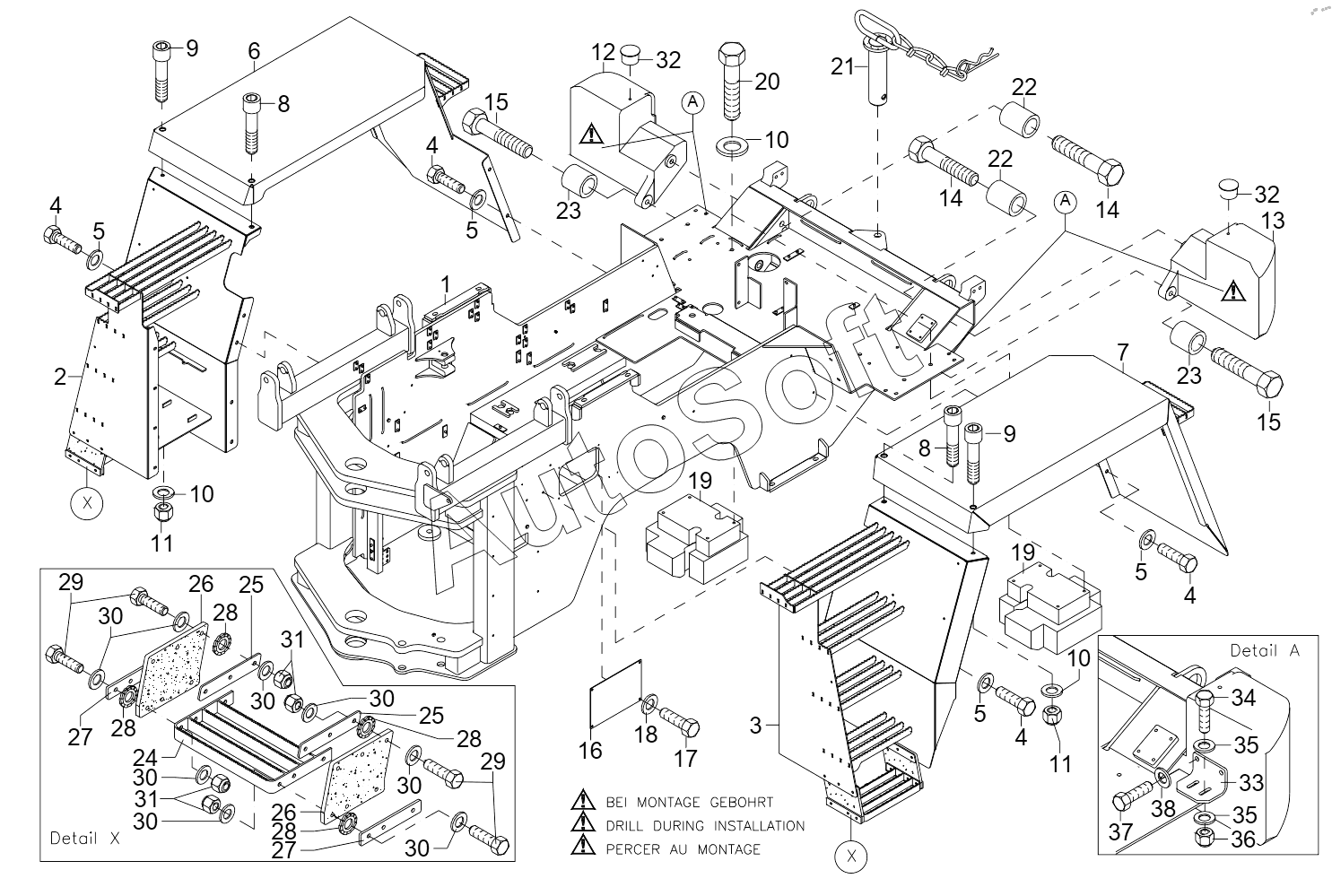

Каталог запасных частей к технике: RM-Terex TL450 (2009). REAR CHASSIS, MUD GUARD TL04500158>
1
2
3
4
4
4
4
5
5
5
5
6
7
8
8
9
9
10
10
10
11
11
12
13
14
14
15
15
16
17
18
19
19
20
21
22
22
23
23
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
30
30
30
30
30
31
31
32
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | REAR CHASSIS | |
| 2 | 0***2 | MUD GUARD RIGHT | |
| 3 | 0***3 | MUD GUARD LEFT | |
| 4 | 1***9 | Hexagon Bolt | |
| 5 | 1***1 | Washer | |
| 6 | 0***6 | MUD GUARD RIGHT | |
| 7 | 0***7 | MUD GUARD LEFT | |
| 8 | 1***3 | BOLT M 16X160 | |
| 9 | 1***0 | BOLT M 16X180 | |
| 10 | 1***5 | Washer | |
| 11 | 1***6 | Nut | |
| 12 | 6***1 | COUNTERWEIGHT RIGHT | |
| 13 | 6***2 | COUNTERWEIGHT LEFT | |
| 14 | 1***9 | BOLT M 30X150 | |
| 15 | 1***9 | BOLT M 30X140 | |
| 16 | 0***7 | COVER | |
| 17 | 1***8 | Hexagon Bolt | |
| 18 | 1***7 | Washer | |
| 19 | 6***6 | COUNTERWEIGHT | |
| 20 | 1***1 | Screw | |
| 21 | 5***1 | Pin | |
| 22 | 6***6 | BUSHING | |
| 23 | 6***7 | BUSHING | |
| 24 | 0***6 | ASCENT | |
| 25 | 0***9 | BRACKET | |
| 26 | 0***0 | RUBBER PLATE | |
| 27 | 0***5 | BRACKET | |
| 28 | 1***2 | Toothed Lock Washe | |
| 29 | 1***4 | Hexagon Bolt | |
| 30 | 1***0 | Washer 10.5 | |
| 31 | 1***3 | Nut | |
| 32 | 1***6 | PROTECTION PLUG | |
| 33 | 6***3 | ANGLE | |
| 34 | 1***0 | Screw | |
| 35 | 1***1 | Washer | |
| 36 | 1***4 | Nut | |
| 37 | 1***1 | Screw | |
| 38 | 1***5 | Washer |
