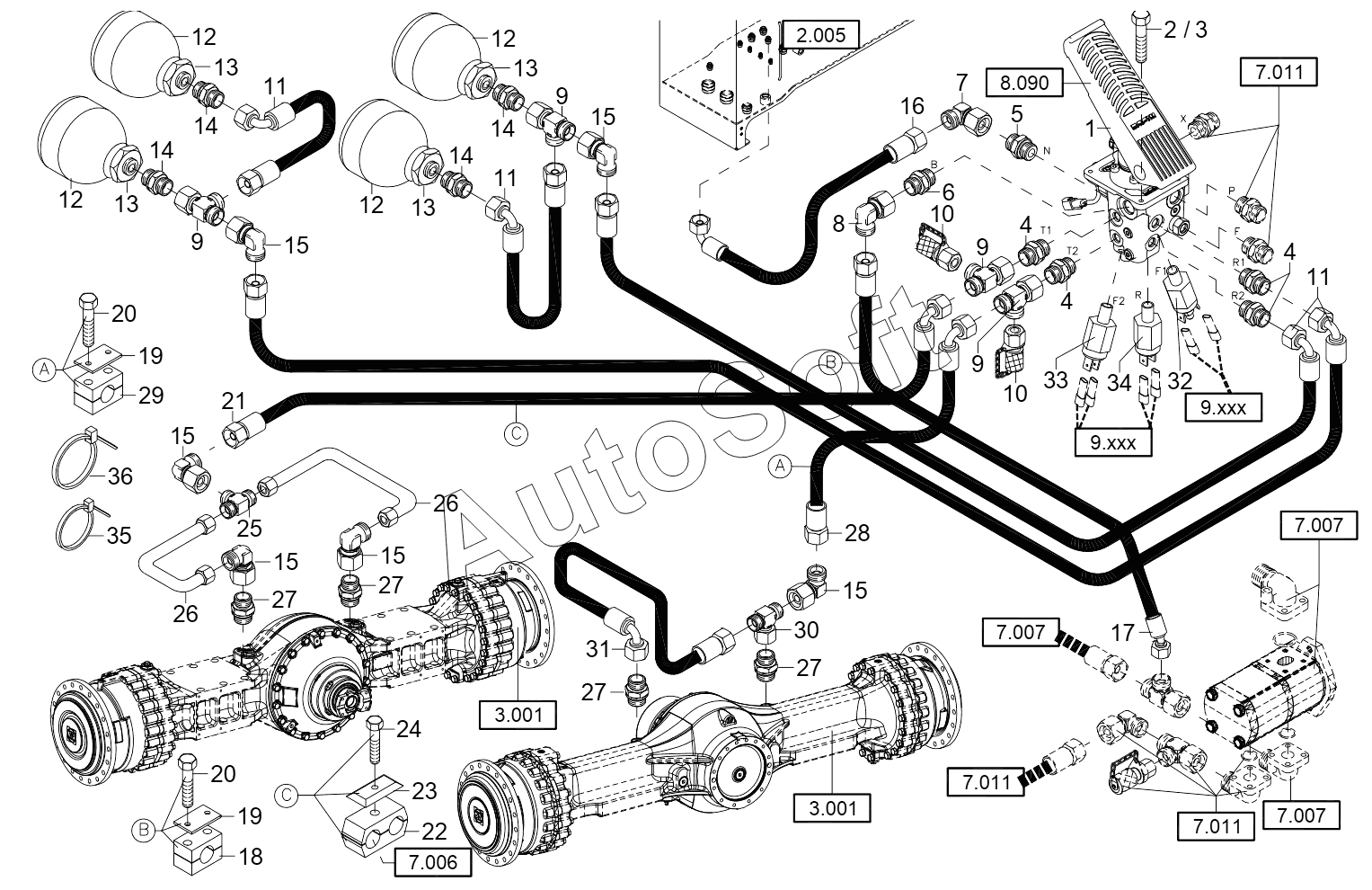

Каталог запасных частей к технике: RM-Terex TL450 (2009). HYDRAULIC INSTALLATION - SERVICE BRAKE
28
20
20
21
22
23
24
25
26
26
27
27
27
27
19
19
29
30
31
32
33
34
35
36
10
10
2
3
4
4
4
5
6
7
8
9
9
9
9
1
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | BRAKE VALVE | |
| 2 | 1***8 | Hexagon Bolt | |
| 3 | 1***8 | Washer | |
| 4 | 1***9 | Straight Fitting G | |
| 5 | 1***1 | FITTING | |
| 6 | 1***3 | FITTING | |
| 7 | 1***4 | Fitting Ewsd | |
| 8 | 1***5 | Fitting Ewsd | |
| 9 | 1***3 | Fitting Elsd | |
| 10 | 5***0 | Meter Connection | |
| 11 | 4***4 | Hose | |
| 12 | 5***8 | HYDR.ACCUMULATOR | |
| 13 | 5***7 | Nut | |
| 14 | 1***2 | Straight Fitting | |
| 15 | 1***3 | Fitting Ewsd | |
| 16 | 4***5 | HOSE | |
| 17 | 4***4 | HOSE | |
| 18 | 5***1 | Hose Clip | |
| 19 | 5***0 | Cover | |
| 20 | 1***4 | Screw | |
| 21 | 4***4 | HOSE | |
| 22 | 5***5 | Hose Clip | |
| 23 | 5***0 | Cover Plate | |
| 24 | 1***9 | Hexagon Bolt | |
| 25 | 1***3 | FITTING | |
| 26 | 0***0 | TUBING | |
| 27 | 1***5 | FITTING | |
| 28 | 4***4 | HOSE | |
| 29 | 5***4 | Hose Clip | |
| 30 | 1***3 | Fitting | |
| 31 | 4***4 | Pipe | |
| 32 | 5***6 | PRESSURE SWITCH 5 BAR | |
| 33 | 5***7 | PRESSURE SWITCH 16 BAR | |
| 34 | 5***7 | PRESSURE SWITCH 130 BAR | |
| 35 | 5***0 | Binder | |
| 36 | 5***0 | Cable Binder |
