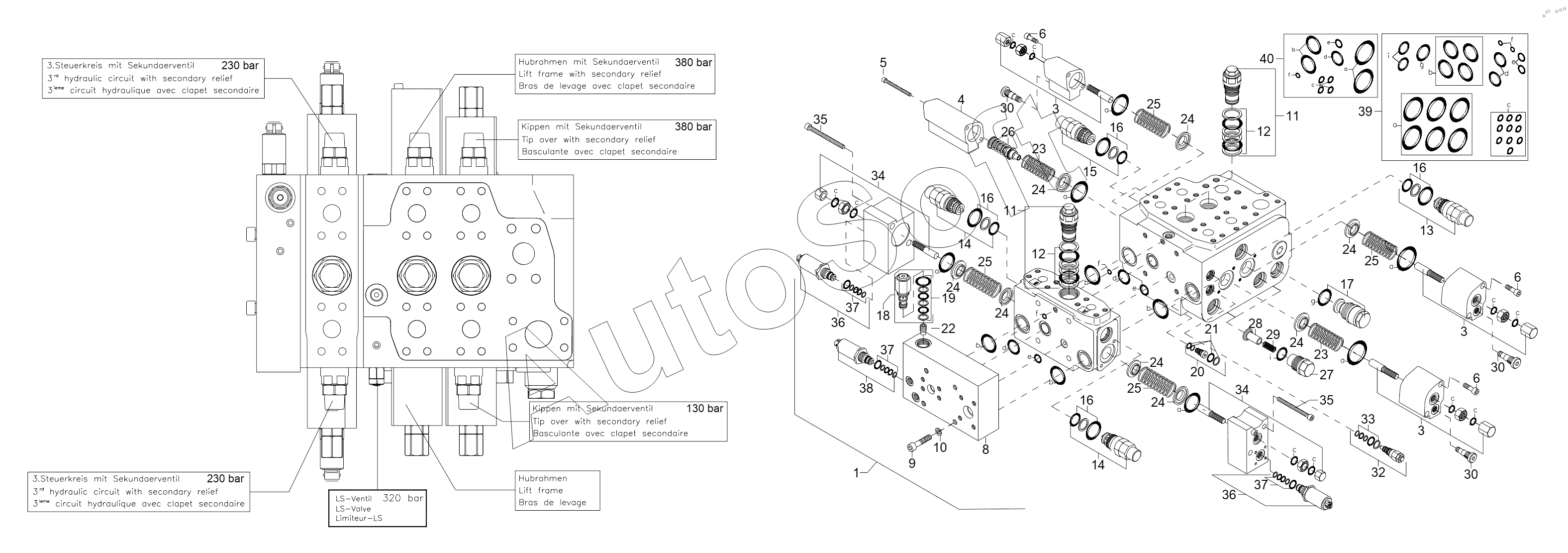

Каталог запасных частей к технике: RM-Terex TL450 (2009). VALVE BANK - M6-1245-00/3M-22
32
22
23
23
24
24
24
24
24
24
24
24
25
25
25
25
26
27
28
29
30
30
30
21
33
34
34
35
35
36
36
37
37
37
38
39
40
12
12
3
3
3
4
5
6
6
6
8
9
10
11
11
1
13
14
14
15
16
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | VALVE BANK | |
| 3 | 5***8 | COVER | |
| 4 | 5***9 | COVER | |
| 5 | 5***0 | BOLT M 6X105 | |
| 6 | 1***3 | BOLT M 6X65 | |
| 8 | 5***2 | BRACKET | |
| 9 | 5***1 | BOLT M 10X135 | |
| 10 | 1***0 | WASHER Ш 10,5 | |
| 11 | 5***4 | PRES.LIMIT.VALVE | |
| 12 | 5***8 | SET OF SEALS | |
| 13 | 5***5 | LINE RELIEF VALVE 130 BAR | |
| 14 | 5***3 | LINE RELIEF VALVE 230 BAR | |
| 15 | 5***6 | LINE RELIEF VALVE 380 BAR | |
| 16 | 5***9 | SET OF SEALS | |
| 17 | 5***7 | VALVE INSERT | |
| 18 | 5***8 | FLOW LIMITING VALVE | |
| 19 | 5***0 | SET OF SEALS | |
| 20 | 5***8 | Valve | |
| 21 | 5***8 | SET OF SEALS | |
| 22 | 5***9 | CHECK VALVE | |
| 23 | 5***0 | SPRING | |
| 24 | 5***2 | SPRING PLATE | |
| 25 | 5***6 | SPRING | |
| 26 | 5***1 | SPRING | |
| 27 | 5***2 | PLUG | |
| 28 | 5***3 | CONE | |
| 29 | 5***4 | SPRING | |
| 30 | 5***2 | ONE WAY VALVE | |
| 32 | 5***4 | Valve | |
| 33 | 5***9 | SET OF SEALS | |
| 34 | 5***4 | COVER | |
| 35 | 1***4 | BOLT M 6X70 | |
| 36 | 5***5 | PRESSURE REDUCER | |
| 37 | 5***0 | SET OF SEALS | |
| 38 | 5***6 | PRESSURE REDUCER | |
| 39 | 5***7 | SET OF SEALS | |
| 40 | 5***3 | SET OF SEALS |
