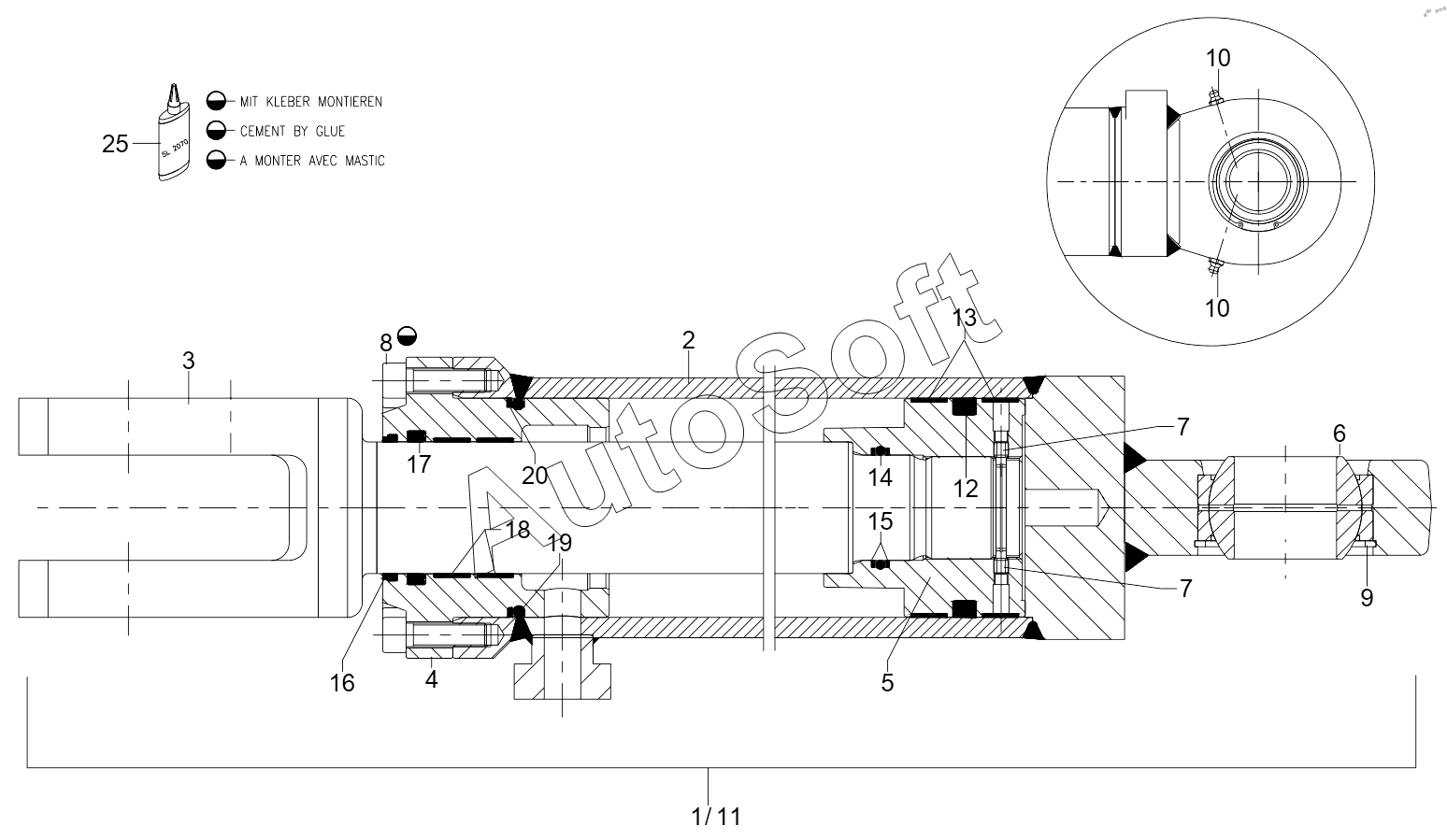

Каталог запасных частей к технике: RM-Terex TL450 (2009). HYDRAULIC CYLINDER – LIFTING FRAME LEFT >TL04500112
11
25
20
19
18
17
16
15
14
13
12
1
10
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | HYDRAULIC CYLINDER | |
| 2 | 3***7 | CYLINDER BARREL | |
| 3 | 3***1 | PISTON ROD | |
| 4 | 3***0 | PIERCING BUSHING | |
| 5 | 3***9 | THROTTLE PISTON | |
| 6 | 3***0 | LINKAGE BEARING | |
| 7 | 3***3 | STUD | |
| 8 | 3***6 | BOLT | |
| 9 | 3***5 | CIRCLIP | |
| 10 | 3***9 | GREASE NIPPLE | |
| 11 | 3***5 | SEAL KIT ITEM 12-20 | |
| 12 | 3***3 | PISTON SEAL | |
| 13 | 3***4 | GUIDING RING | |
| 14 | 3***8 | O-RING | |
| 15 | 3***1 | BACK UP RING | |
| 16 | 3***9 | SCRAPER RING | |
| 17 | 3***0 | GROOVE RING | |
| 18 | 3***2 | GUIDING RING | |
| 19 | 3***1 | O-RING | |
| 20 | 3***3 | BACK UP RING | |
| 25 | M***A | Loctite |
