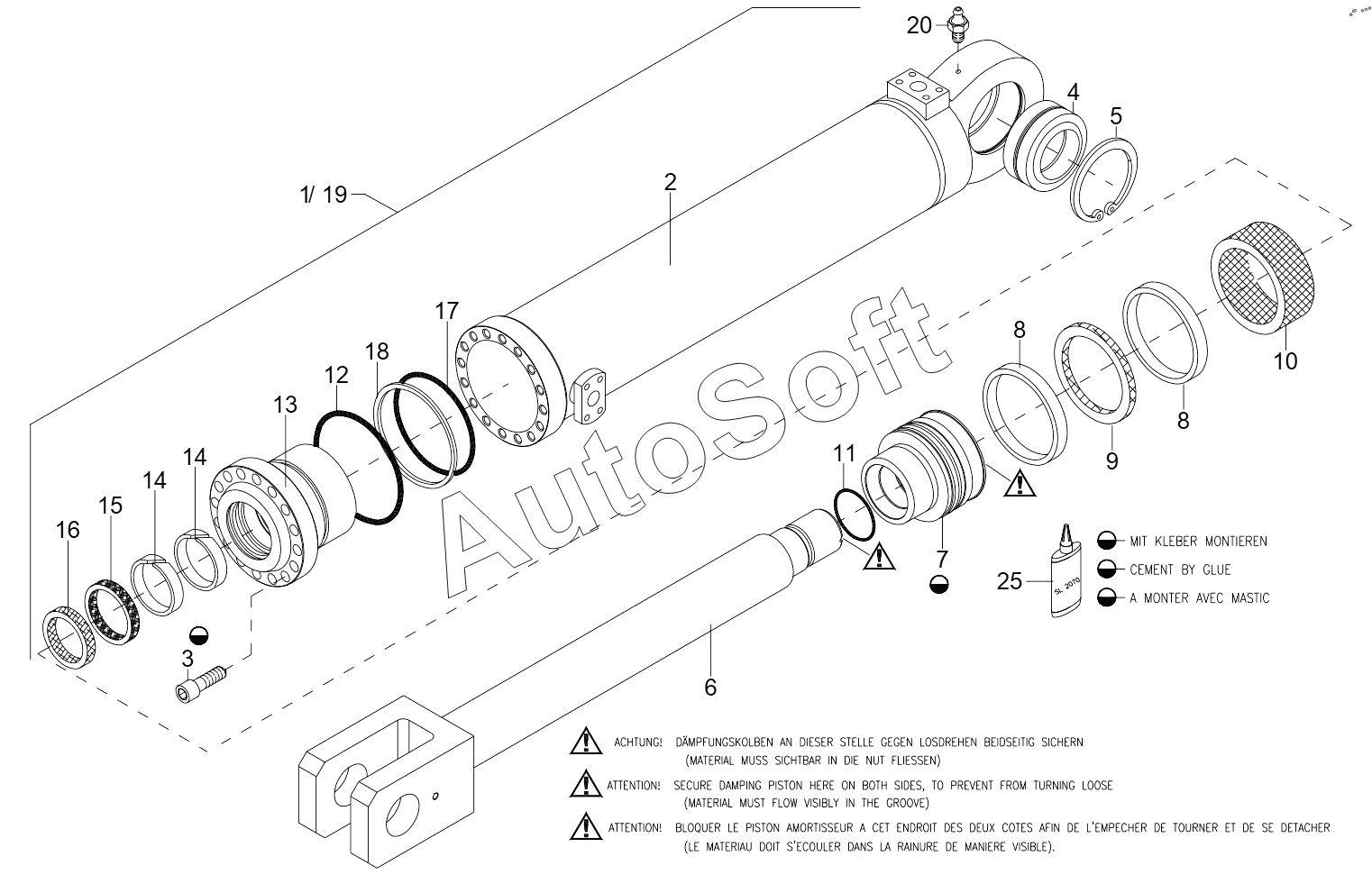

Каталог запасных частей к технике: RM-Terex TL450 (2009). HYDRAULIC CYLINDER – LIFTING FRAME LEFT Z150/90 TL04500113>
11
25
20
19
18
17
16
15
14
14
13
12
1
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HYDRAULIC CYLINDER | |
| 2 | 6***3 | CYLINDER BARREL | |
| 3 | 1***1 | BOLT M 16X55 | |
| 4 | 1***2 | Linkage Bearing | |
| 5 | 1***7 | Circlip | |
| 6 | 6***1 | PISTON ROD | |
| 7 | 0***5 | THROTTLE PISTON | |
| 8 | 5***4 | PISTON GUID.STRAP | |
| 9 | 1***0 | PISTON SEAL | |
| 10 | 5***0 | PISTON GUID.STRAP | |
| 11 | 1***2 | O-RING 72X4 | |
| 12 | 5***9 | O-RING 145,72X2,62 | |
| 13 | 0***7 | PIERCING BUSHING | |
| 14 | 5***0 | GUIDING RING | |
| 15 | 1***1 | ROD SEAL | |
| 16 | 1***0 | DIRT SCRAPER | |
| 17 | 1***7 | O-RING 139,3X5,7X150,7 | |
| 18 | 1***8 | BACK UP RING | |
| 19 | 1***4 | SEAL KIT | |
| 20 | 1***8 | Grease Nipple | |
| 25 | M***A | Lock Fluid |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
