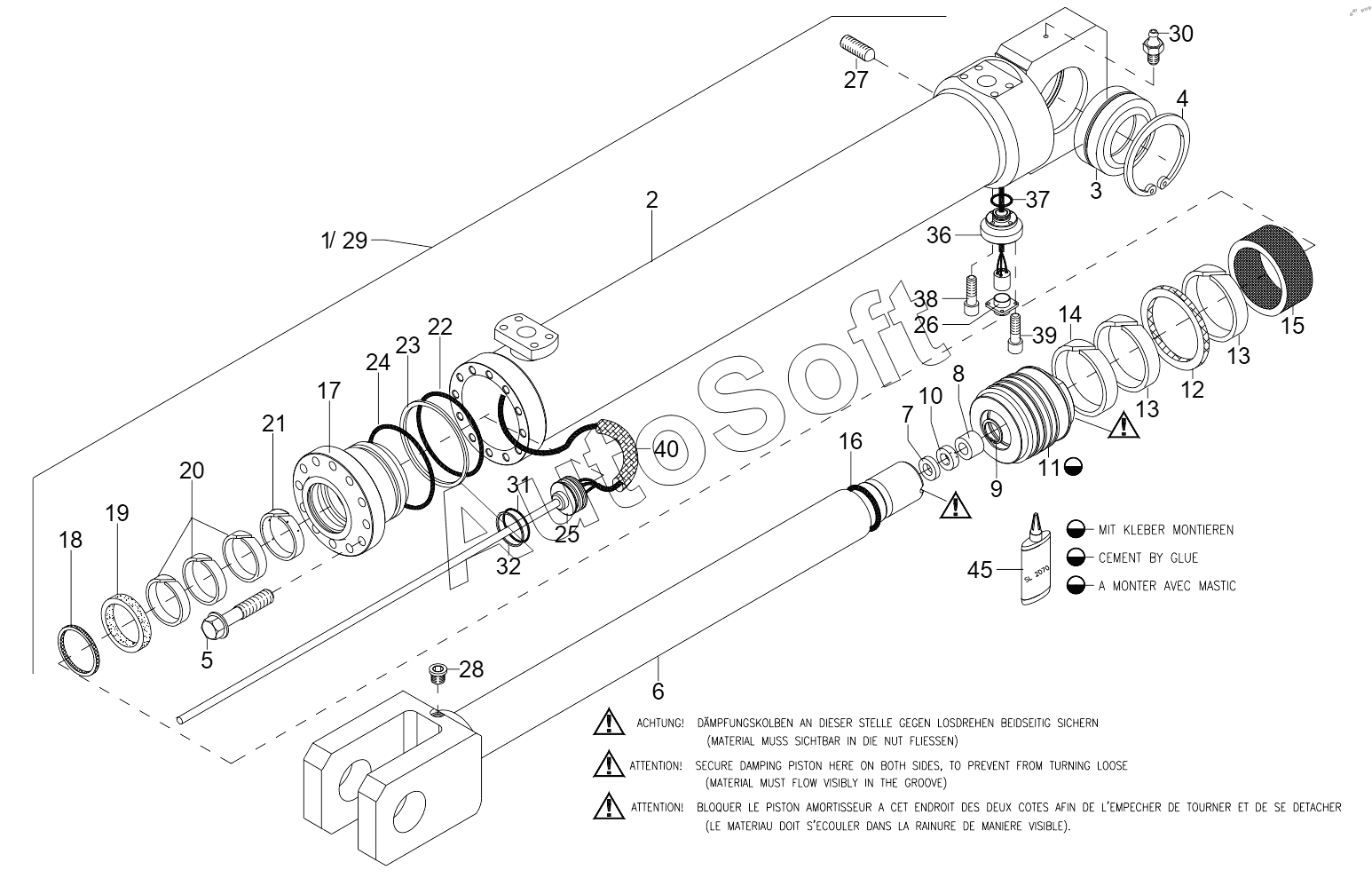

Каталог запасных частей к технике: RM-Terex TL450 (2009). HYDRAULIC CYLINDER - DUMPING RIGHT Z110/70 TL04500153> (+150)
30
21
22
23
24
25
26
27
28
29
20
31
32
36
37
38
39
40
45
11
2
3
4
5
6
7
8
9
10
1
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HYDRAULIC CYLINDER | |
| 2 | 6***3 | CYLINDER BARREL | |
| 3 | 1***5 | LINKAGE BEARING | |
| 4 | 1***3 | CIRCLIP | |
| 5 | 1***0 | BOLT | |
| 6 | 6***1 | PISTON ROD | |
| 7 | 0***5 | SPACER BUSHING | |
| 8 | 0***6 | SPACER BUSHING | |
| 9 | 1***9 | CIRCLIP 26X1,2 | |
| 10 | 5***3 | RING MAGNET | |
| 11 | 0***5 | THROTTLE PISTON | |
| 12 | 1***0 | PISTON SEAL | |
| 13 | 5***5 | PISTON RING | |
| 14 | 5***5 | PISTON RING | |
| 15 | 5***5 | PISTON RING | |
| 16 | 1***2 | O-Ring | |
| 17 | 0***7 | PIERCING BUSHING | |
| 18 | 1***0 | SCRAPER RING | |
| 19 | 1***5 | ROD SEAL | |
| 20 | 5***0 | ROD SEAL | |
| 21 | 5***0 | GUIDING RING | |
| 22 | 1***1 | O-Ring | |
| 23 | 1***0 | Back Up Ring | |
| 24 | 1***6 | O-RING 107,67X1,78 | |
| 25 | 5***0 | SENSOR | |
| 26 | 5***1 | FLANGE, PLATE | |
| 27 | 1***3 | STUD M 5x10 | |
| 28 | 1***2 | Plug | |
| 29 | 1***6 | SEAL KIT ITEM 12-16;18-24 | |
| 30 | 1***8 | Grease Nipple | |
| 31 | 1***5 | O-RING 40,87X3,53 | |
| 32 | 5***2 | BACK UP RING | |
| 36 | 0***0 | FLANGE | |
| 37 | 1***5 | O-RING20,29X2,62X25,3 | |
| 38 | 1***9 | Screw | |
| 39 | 1***6 | BOLT M 4X8 | |
| 40 | 5***1 | WIRING HARNESS 150MM | |
| 45 | M***A | Lock Fluid |
