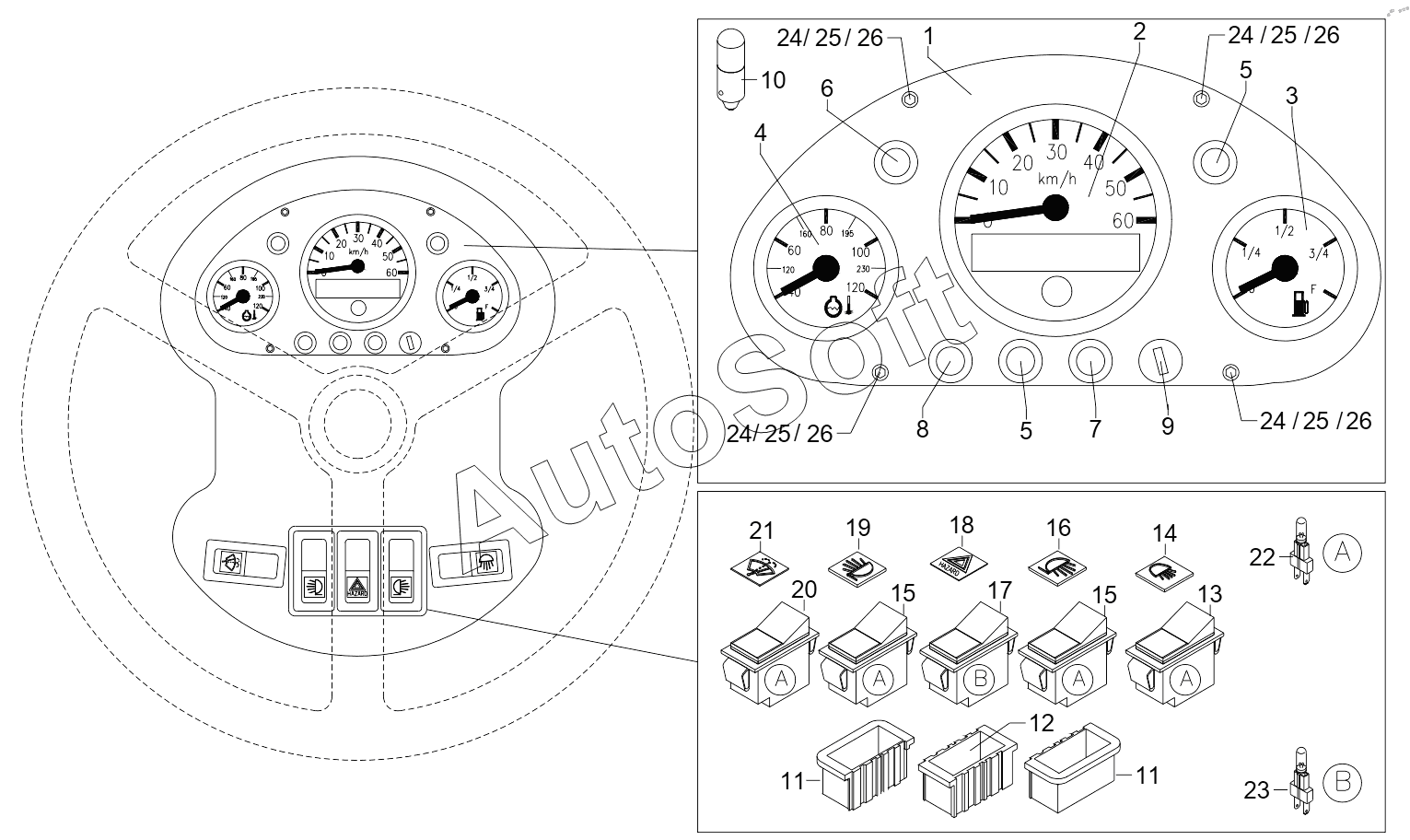

Каталог запасных частей к технике: RM-Terex TL450 (2009). ELECTRIC INSTALLATION - DASHBORD
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
24
24
25
25
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | BRACKET | |
| 2 | 5***4 | COCKPIT MASTER | |
| 3 | 5***5 | COCKPIT SLAVE | |
| 4 | 5***6 | COCKPIT SLAVE | |
| 5 | 5***9 | LAMP, CONTROL RED | |
| 6 | 5***8 | LAMP, CONTROL GREEN | |
| 7 | 5***6 | LAMP, CONTROL BLUE | |
| 8 | 5***7 | LAMP, CONTROL ORANGE | |
| 9 | 5***0 | PLUG | |
| 10 | 1***6 | BULB 24V 2W | |
| 11 | 5***3 | End Piece | |
| 12 | 5***2 | Holder | |
| 13 | 5***6 | REVERSING SWITCH | |
| 14 | 5***7 | SYMBOL | |
| 15 | 5***5 | REVERSING SWITCH | |
| 16 | 5***9 | Symbol | |
| 17 | 5***9 | REVERSING SWITCH | |
| 18 | 5***6 | Symbol | |
| 19 | 5***0 | Symbol | |
| 20 | 5***6 | REVERSING SWITCH | |
| 21 | 5***0 | SYMBOL | |
| 22 | 5***2 | Bulb | |
| 23 | 5***6 | Lamp With Socket | |
| 24 | 1***9 | Screw | |
| 25 | 1***2 | Washer | |
| 26 | 1***2 | TOOTHED WASHER |
