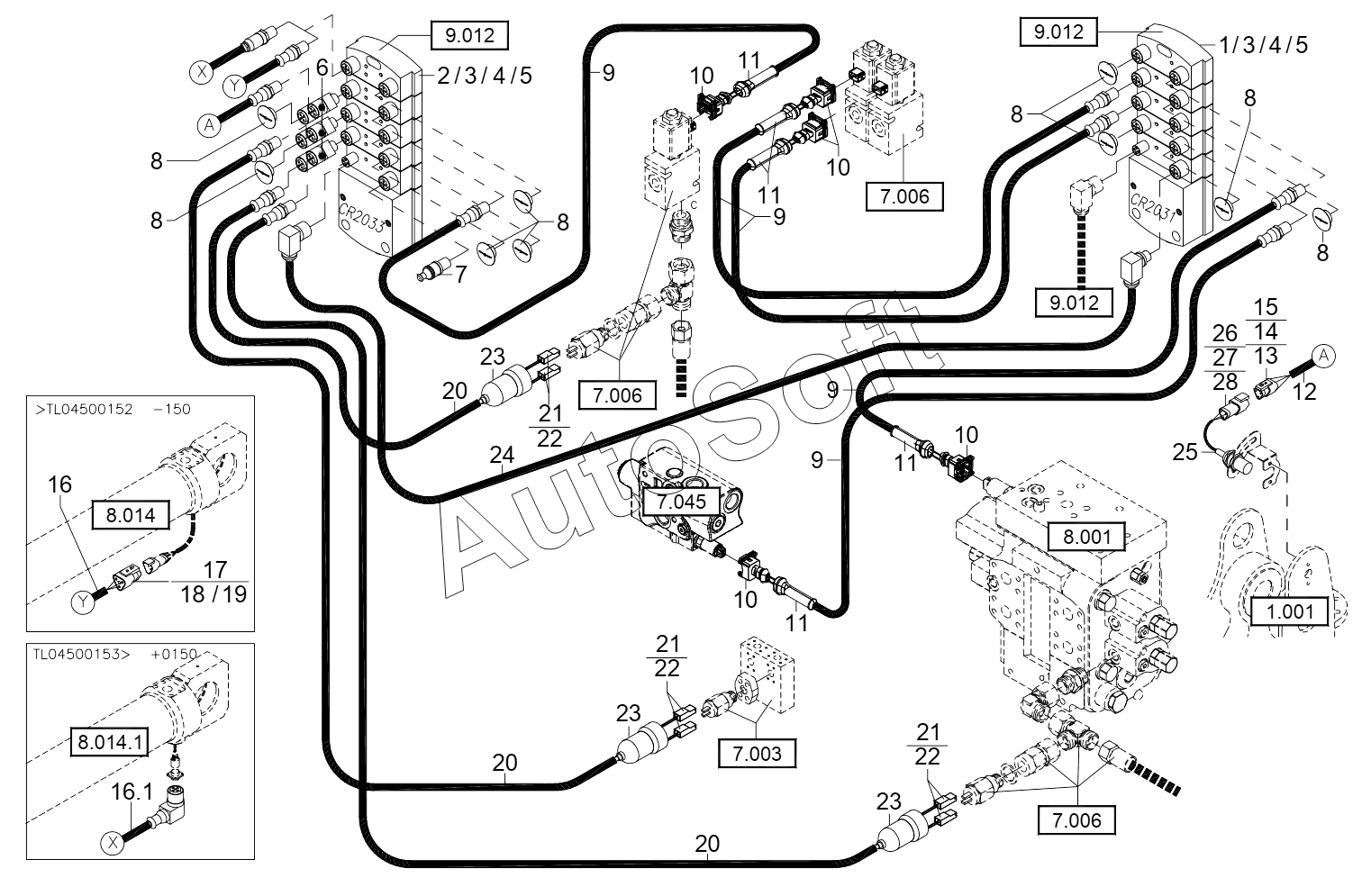

Каталог запасных частей к технике: RM-Terex TL450 (2009). ELECTRIC INSTALLATION - FRONT CHASSIS CAN-BUS
1
2
3
3
4
4
5
5
6
7
8
8
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
13
14
15
16
16.1
17
18
19
20
20
20
21
21
21
22
22
22
23
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | OUTPUT MODUL CR2031 | |
| 10 | 5***8 | Socket Housing | |
| 11 | 5***0 | GUARD CAP | |
| 12 | 6***2 | CONNECTION CABLE | |
| 13 | 5***7 | Sleeve | |
| 14 | 5***8 | Fuse | |
| 15 | 5***5 | Connector Housing | |
| 16 | 6***3 | CONNECTION CABLE | |
| 16.1 | 6***9 | CONNECTION CABLE | |
| 17 | 5***7 | Sleeve | |
| 18 | 5***8 | Fuse | |
| 19 | 5***5 | Connector Housing | |
| 2 | 5***5 | BLACK BOX CR2033 | |
| 20 | 6***4 | CONNECTION CABLE | |
| 21 | 5***9 | Housing | |
| 22 | F***3 | FEMALE TERMINAL 6,3 | |
| 23 | 5***6 | Protecting Cap | |
| 24 | 6***5 | CONNECTION CABLE | |
| 25 | 5***9 | Proximity Switch | |
| 26 | 5***5 | Socket Insert | |
| 27 | 5***7 | Fuse | |
| 28 | 5***1 | Socket | |
| 3 | 1***0 | BOLT | |
| 4 | 1***2 | Washer | |
| 5 | 1***7 | Nut | |
| 6 | 5***2 | DISTRIBUTOR | |
| 7 | 5***8 | RESISTOR | |
| 8 | 5***7 | CAP | |
| 9 | 6***1 | CONNECTION CABLE |
