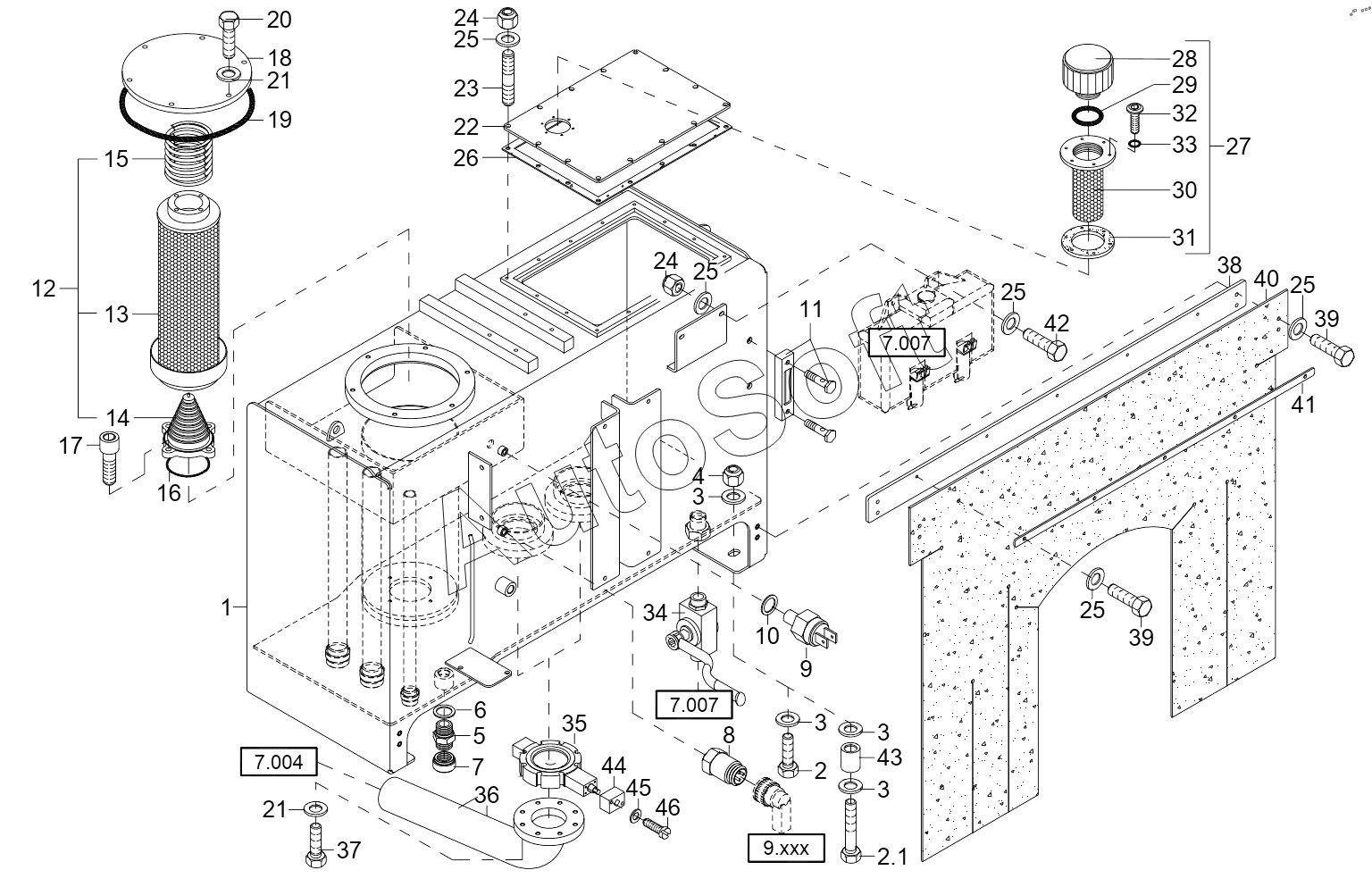

Каталог запасных частей к технике: RM-Terex TL450 (2009). HYDRAULIC OIL TANK
1
2
2.1
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | OIL TANK | |
| 10 | 1***3 | SEAL RING | |
| 11 | 5***3 | OIL GAUGE | |
| 12 | 5***4 | RETURN FILTER | |
| 13 | 5***5 | FILTER ELEMENT | |
| 14 | 5***0 | FILTER ELEMENT SEAT | |
| 15 | 5***1 | PRESSURE SPRING | |
| 16 | 1***2 | O-RING 98,02X3,53 | |
| 17 | 1***8 | Screw | |
| 18 | 0***5 | COVER | |
| 19 | 1***8 | O-RING 238X4 | |
| 2 | 1***1 | BOLT M 16X50 | |
| 2.1 | 1***2 | Screw | |
| 20 | 1***3 | Hexagon Bolt | |
| 21 | 1***0 | Washer 10.5 | |
| 22 | 6***1 | COVER | |
| 23 | 1***8 | STUD M 8X25 | |
| 24 | 1***1 | Nut | |
| 25 | 1***8 | Washer | |
| 26 | 0***3 | SEAL | |
| 27 | 5***2 | Filling And Ventil | |
| 28 | 5***0 | Ventilation Filter | |
| 29 | 3***5 | O-Ring | |
| 3 | 1***5 | Washer | |
| 30 | 5***3 | Sieve Element | |
| 31 | 5***1 | Flat Seal | |
| 32 | 5***3 | Bolt | |
| 33 | 5***2 | O-Ring | |
| 34 | 5***0 | BALL TAP | |
| 35 | 5***5 | SHUTTING FLAP | |
| 36 | 0***0 | PIPE | |
| 37 | 1***4 | Bolt | |
| 38 | 0***1 | COMPENSATOR | |
| 39 | 1***8 | Hexagon Bolt | |
| 4 | 1***6 | Nut | |
| 40 | 0***3 | RUBBER COVER | |
| 41 | 0***2 | COMPENSATOR | |
| 42 | 1***8 | Hexagon Bolt | |
| 43 | 0***7 | DISTANCE SLEEVE | |
| 44 | 0***7 | LOCK | |
| 45 | 1***0 | PAN HEAD SCREW M 5X35 | |
| 46 | 1***2 | Washer | |
| 5 | 5***8 | DRAIN PLUG | |
| 6 | 1***1 | SEAL RING 30X36X2 | |
| 7 | 1***4 | Screw Connector | |
| 8 | 5***6 | Oil Lever Sensor | |
| 9 | 5***0 | PRESSURE SWITCH 2,5 BAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
