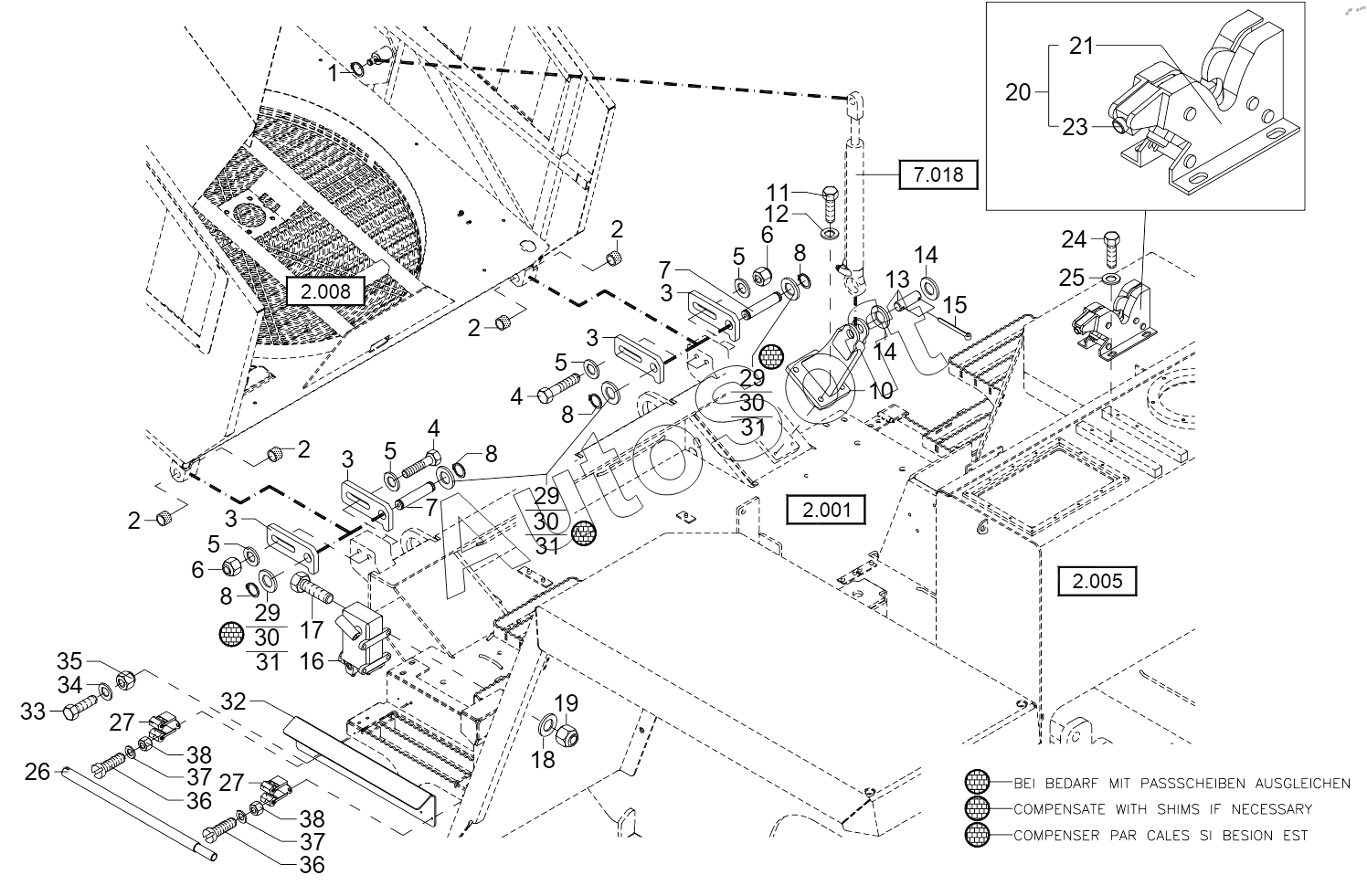

Каталог запасных частей к технике: RM-Terex TL450 (2009). ENGINE COVER MOUNTING
1
2
2
2
2
3
3
3
3
4
4
5
5
5
5
6
6
7
7
8
8
8
8
10
11
12
13
14
14
15
16
17
18
19
20
21
23
24
25
26
27
27
29
29
29
30
30
30
31
31
31
32
33
34
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | CIRCLIP | |
| 2 | 5***4 | BEARING | |
| 3 | 0***0 | VACUUM ELEMENT | |
| 4 | 1***2 | BOLT M 16X130 | |
| 5 | 1***5 | Washer | |
| 6 | 1***6 | Nut | |
| 7 | 0***1 | PIN | |
| 8 | 1***7 | CIRCLIP | |
| 9 | 1***0 | Grease Nipple | |
| 10 | 0***0 | BEARING | |
| 11 | 1***9 | Hexagon Bolt | |
| 12 | 1***2 | Washer | |
| 13 | 0***5 | PIN | |
| 14 | 1***8 | WASHER 25X44X4 | |
| 15 | 1***2 | COTTER PIN | |
| 16 | 5***6 | PUMP | |
| 17 | 1***9 | Hexagon Bolt | |
| 18 | 1***7 | Washer | |
| 19 | 1***1 | Nut | |
| 20 | 5***7 | HOOD LOCKING | |
| 21 | 5***4 | LOCK | |
| 23 | 5***5 | HYDRAULIC CYLINDER | |
| 24 | 1***4 | Hexagon Bolt | |
| 25 | 1***9 | Washer | |
| 26 | 0***5 | LEVER | |
| 27 | 5***8 | CONNECTION BRACKET | |
| 29 | 1***3 | SHIM 25X35X1 | |
| 30 | 1***9 | SHIM 25X35X1,5 | |
| 31 | 1***4 | SHIM 25X35X2 | |
| 32 | 0***6 | BRACKET | |
| 33 | 1***8 | Hexagon Bolt | |
| 34 | 1***8 | Washer | |
| 35 | 1***1 | Nut | |
| 36 | 1***3 | BOLT M 3X16 | |
| 37 | 1***8 | WASHER Ш3,2 | |
| 38 | 1***4 | NUT M 3 |
