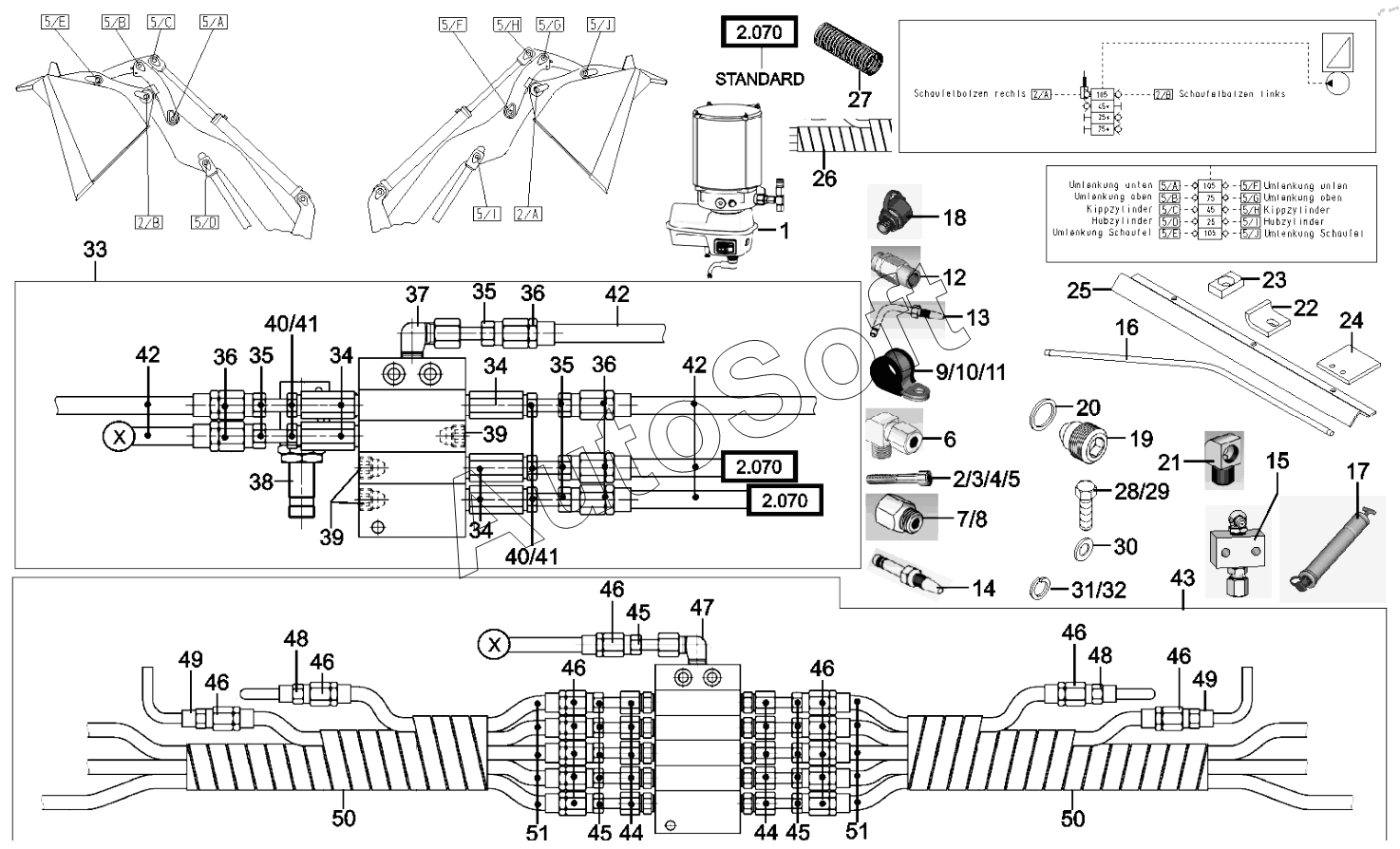

Каталог запасных частей к технике: RM-Terex TL450 (2009). AUTOMATIC CENTRAL LUBRICATION OPTION
39
39
27
28
29
30
31
32
33
34
34
34
35
35
35
36
36
36
37
38
26
40
40
41
41
42
42
42
43
44
44
45
45
45
46
46
46
46
46
46
46
47
48
48
49
49
50
50
51
51
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | ELECTRIC PUMP 24V 4KG | |
| 2 | 5***3 | BOLT M 5X70 | |
| 3 | 5***8 | BOLT M 5X35 | |
| 4 | 5***5 | BOLT M 5X12 | |
| 5 | 5***2 | BOLT M 5X30 | |
| 6 | 5***4 | FITTING M10X1K | |
| 7 | 5***4 | EXTENSION M10X1K 17MM | |
| 8 | 5***1 | EXTENSION M10X1K 21MM | |
| 9 | 5***2 | PIPE CLIP Ш12 | |
| 10 | 5***3 | PIPE CLIP Ш22 | |
| 11 | 5***3 | PIPE CLIP Ш25 | |
| 12 | 5***1 | SCREWED BUSHING | |
| 13 | 5***2 | PIPE SOCKET | |
| 14 | 5***6 | PIPE SOCKET | |
| 15 | 5***4 | FITTING BLOCK | |
| 16 | 5***4 | PIPE Ш10X3 | |
| 17 | 5***6 | CHARGE HAND PRESS | |
| 18 | 5***7 | CONNECTION | |
| 19 | 5***8 | PLUG SCREW | |
| 20 | 5***9 | SEAL RING | |
| 21 | 5***5 | FITTING M10X1K 90° | |
| 22 | 5***5 | COVER | |
| 23 | 5***6 | BASE PLATE | |
| 24 | 5***0 | MOUNTING PLATE | |
| 25 | 5***0 | PROTECTION | |
| 26 | 5***0 | COILED TUBING | |
| 27 | 5***8 | CORRUGATED PIPE | |
| 28 | 5***7 | BOLT M 8X20 | |
| 29 | 5***7 | BOLT M 8X25 | |
| 30 | 5***9 | WASHER Ш8,4 | |
| 31 | 5***0 | SPRING WASHER A8 | |
| 32 | 5***1 | SPRING WASHER A5 | |
| 33 | 5***0 | DISTRIBUTOR | |
| 34 | 5***6 | CHECK VALVE | |
| 35 | 5***2 | PIPE SOCKET | |
| 36 | 5***1 | SCREWED BUSHING | |
| 37 | 5***4 | FITTING M10X1K | |
| 38 | 5***0 | PROXIMITY SWITCH | |
| 39 | 5***8 | PLUG SCREW | |
| 40 | 5***1 | UNION NUT | |
| 41 | 5***2 | BEVEL RING | |
| 42 | 5***1 | HOSE Ш8,6X4 | |
| 43 | 5***0 | DISTRIBUTOR | |
| 44 | 5***7 | CHECK VALVE | |
| 45 | 5***2 | PIPE SOCKET | |
| 46 | 5***1 | SCREWED BUSHING | |
| 47 | 5***4 | FITTING M10X1K | |
| 48 | 5***9 | PIPE SOCKET | |
| 49 | 5***9 | PIPE SOCKET | |
| 50 | 5***0 | COILED TUBING | |
| 51 | 5***1 | HOSE Ш8,6X4 |
