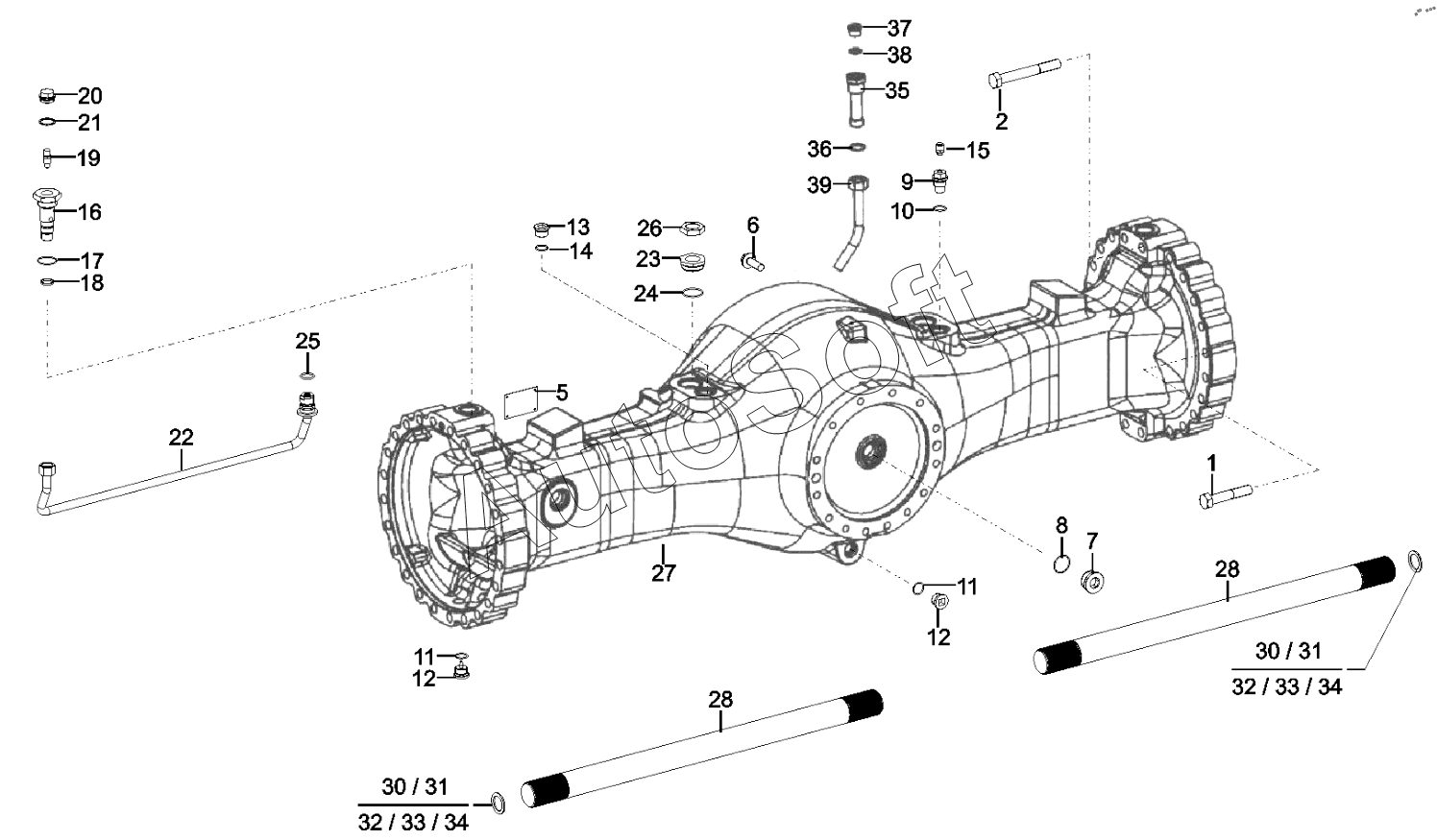

Каталог запасных частей к технике: RM-Terex TL450 (2009). REAR AXLE - AXLE HOUSING TL04500165>
31
31
22
23
24
25
26
27
28
28
30
30
21
32
32
33
33
34
34
35
36
37
38
39
12
12
2
5
6
7
8
9
10
11
11
1
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | BOLT M 18X1,5X105 | |
| 2 | 1***7 | BOLT M 18X1,5X140 | |
| 5 | 5***7 | NAME PLATE | |
| 6 | 5***6 | LOCKING BOLT | |
| 7 | 5***1 | PLUG | |
| 8 | 1***6 | O-RING | |
| 9 | 5***4 | PLUG | |
| 10 | 5***2 | SEAL RING | |
| 11 | 1***0 | O-RING | |
| 12 | 5***5 | PLUG | |
| 13 | 5***7 | PLUG | |
| 14 | 1***1 | O-RING | |
| 15 | 5***2 | BLEEDING VALVE | |
| 16 | 5***8 | CONNECTING PIECE | |
| 17 | 1***4 | O-RING | |
| 18 | 5***0 | RING | |
| 19 | 5***3 | BLEEDING VALVE | |
| 20 | 5***1 | PLUG | |
| 21 | 5***2 | SEAL RING | |
| 22 | 5***3 | BRAKE PIPE | |
| 23 | 5***4 | BANJO BOLT | |
| 24 | 1***6 | O-RING | |
| 25 | 1***1 | O-RING | |
| 26 | 5***5 | NUT | |
| 27 | 5***7 | AXLE SUSPENSION | |
| 28 | 5***7 | SHAFT | |
| 30 | 5***9 | SHIM | |
| 31 | 5***0 | SHIM | |
| 32 | 5***1 | SHIM | |
| 33 | 5***2 | SHIM | |
| 34 | 5***3 | SHIM | |
| 35 | 5***6 | CONNECTING PIECE | |
| 36 | 1***1 | O-RING | |
| 37 | 5***6 | PLUG | |
| 38 | 5***7 | O-RING | |
| 39 | 5***8 | PIPE |
