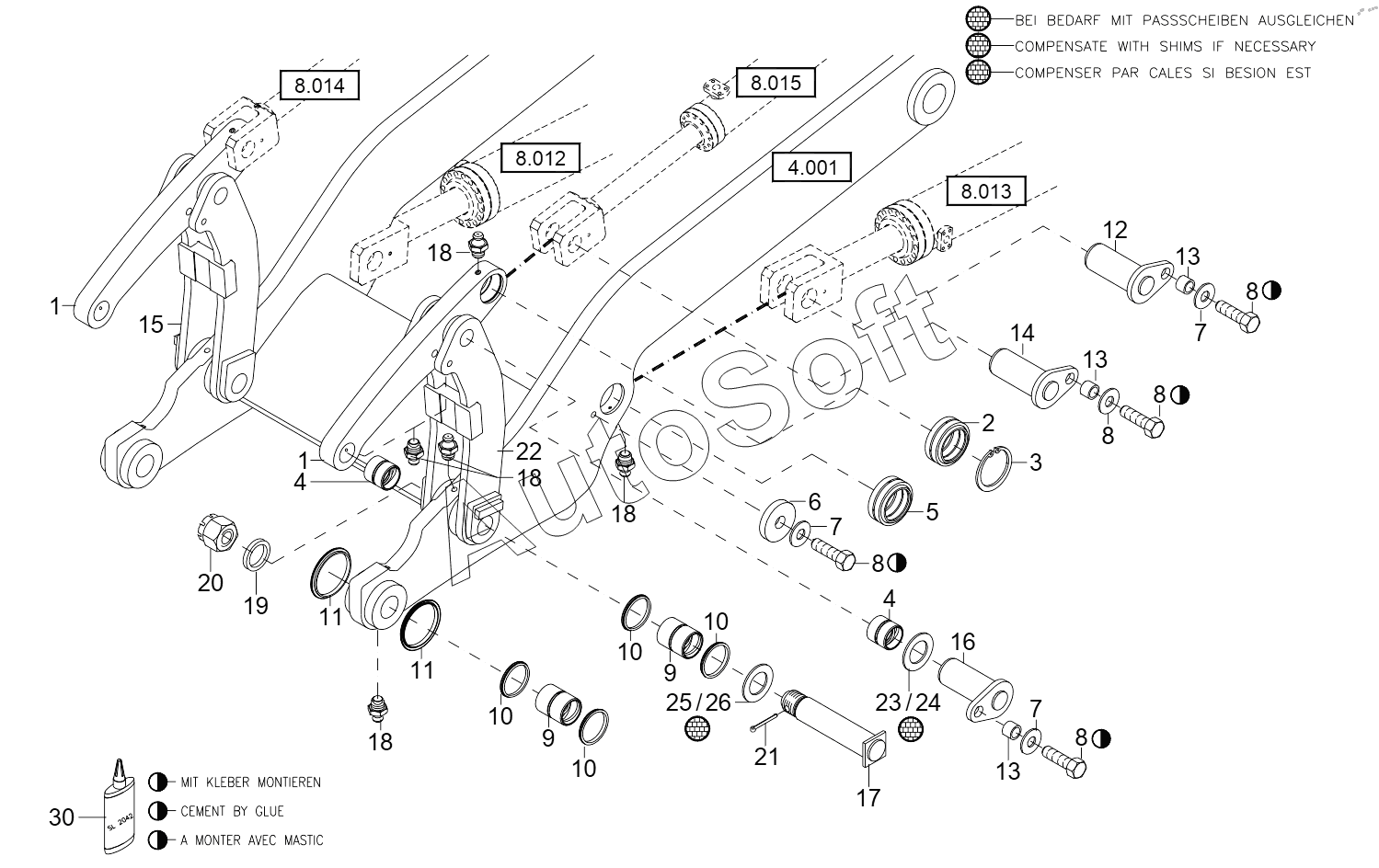

Каталог запасных частей к технике: RM-Terex TL450 (2009). LOADING EQUIPMENT 2 TL04500161> (+0159)
1
1
2
3
4
4
5
6
7
7
7
8
8
8
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | LINKAGE | |
| 2 | 1***5 | LINKAGE BEARING | |
| 3 | 1***3 | CIRCLIP | |
| 4 | 0***0 | BUSHING 70X60X65 | |
| 5 | 1***2 | Linkage Bearing | |
| 6 | 0***0 | Washer | |
| 7 | 1***1 | Washer | |
| 8 | 1***9 | Hexagon Bolt | |
| 9 | 0***4 | BUSHING | |
| 10 | 1***3 | SHAFT SEAL | |
| 11 | 1***2 | WIPER SEAL | |
| 12 | 0***0 | Pin | |
| 13 | 0***3 | Spacer | |
| 14 | 0***0 | Pin | |
| 15 | 0***0 | REVERSING LEVER RIGHT | |
| 16 | 0***5 | PIN | |
| 17 | 0***4 | PIN | |
| 18 | 1***0 | Grease Nipple | |
| 19 | 0***5 | RING | |
| 20 | 1***1 | CASTLE NUT | |
| 21 | 1***3 | COTTER PIN | |
| 22 | 0***1 | REVERSING LEVER LEFT | |
| 23 | 1***6 | SHIM 61X110X1 | |
| 24 | 1***8 | Washer | |
| 25 | 1***7 | SHIM 71X130X1 | |
| 26 | 1***9 | SHIM 71X130X1,5 | |
| 30 | M***A | Loctite |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
