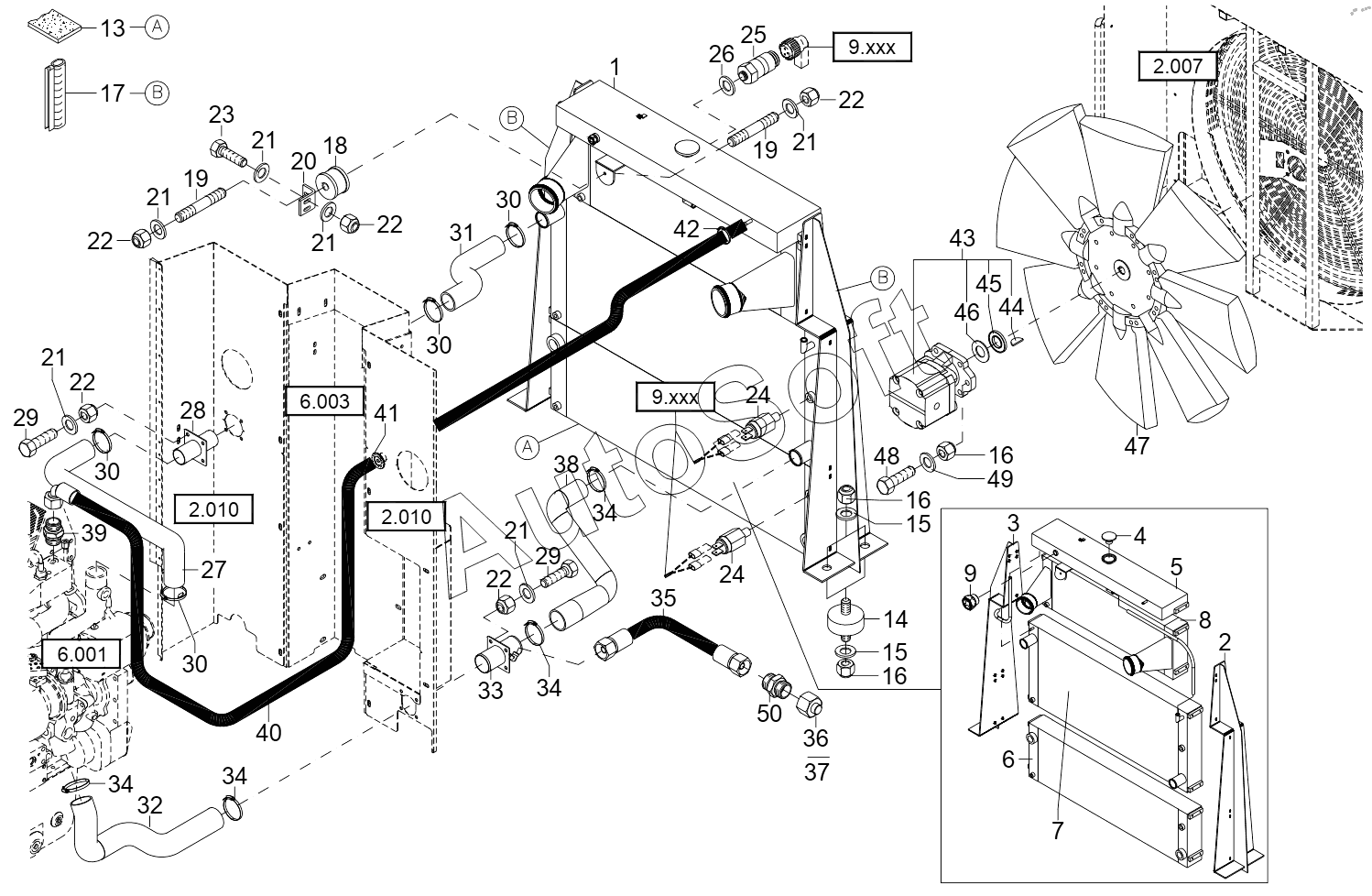

Каталог запасных частей к технике: RM-Terex TL450 (2009). COMBINED COOLER
39
28
29
29
30
30
30
30
31
32
33
34
34
34
34
35
36
37
38
27
40
41
42
43
44
45
46
47
48
49
50
16
16
16
2
3
4
5
6
7
8
9
13
14
15
15
1
17
18
19
19
20
21
21
21
21
21
21
22
22
22
22
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | RADIATOR | |
| 2 | 5***8 | BRACKET LEFT | |
| 3 | 5***9 | BRACKET RIGHT | |
| 4 | 5***0 | CAP | |
| 5 | 5***1 | EXPANSION TANK | |
| 6 | 5***2 | OIL COOLER | |
| 7 | 5***3 | WATER RADIATOR | |
| 8 | 5***4 | CHARGE COOLING | |
| 9 | 5***9 | SIGHT GAUGE | |
| 13 | 5***0 | NEOPRENE STRIP | |
| 14 | 5***7 | Rubber & Metal Blo | |
| 15 | 1***1 | Washer | |
| 16 | 1***4 | Nut | |
| 17 | 5***8 | Seal | |
| 18 | 5***6 | Mounting | |
| 19 | 1***4 | SET SCREW M 10X40 | |
| 20 | 0***4 | BRACKET | |
| 21 | 1***9 | Washer | |
| 22 | 1***3 | Nut | |
| 23 | 1***4 | Bolt | |
| 24 | 5***2 | Temperature Adjust | |
| 25 | 5***4 | Cooling Water Sens | |
| 26 | 1***5 | Seal Ring | |
| 27 | 0***0 | HOSE | |
| 28 | 0***2 | CONNECTOR | |
| 29 | 1***4 | Hexagon Bolt | |
| 30 | 5***0 | PIPE CLIP | |
| 31 | 0***1 | HOSE | |
| 32 | 0***5 | HOSE | |
| 33 | 0***7 | CONNECTOR | |
| 34 | 5***0 | Hose Clip | |
| 35 | 4***9 | HOSE | |
| 36 | 1***6 | Plug | |
| 37 | 1***6 | Union Nut | |
| 38 | 0***6 | HOSE | |
| 39 | 1***3 | FITTING | |
| 40 | 0***3 | HOSE | |
| 41 | 5***3 | MEMBRANE RESERVOIR | |
| 42 | 5***5 | Clamp | |
| 43 | 5***5 | GEAR TYPE MOTOR ITEM. 44-46 | |
| 44 | 5***7 | HALF-ROUND FEATHER | |
| 45 | 5***8 | SHAFT SEAL | |
| 46 | 5***6 | SEAL | |
| 47 | 5***0 | VENTILATION WHEEL | |
| 48 | 1***4 | Screw | |
| 49 | 1***0 | Washer 10.5 | |
| 50 | 1***6 | Fitting |
