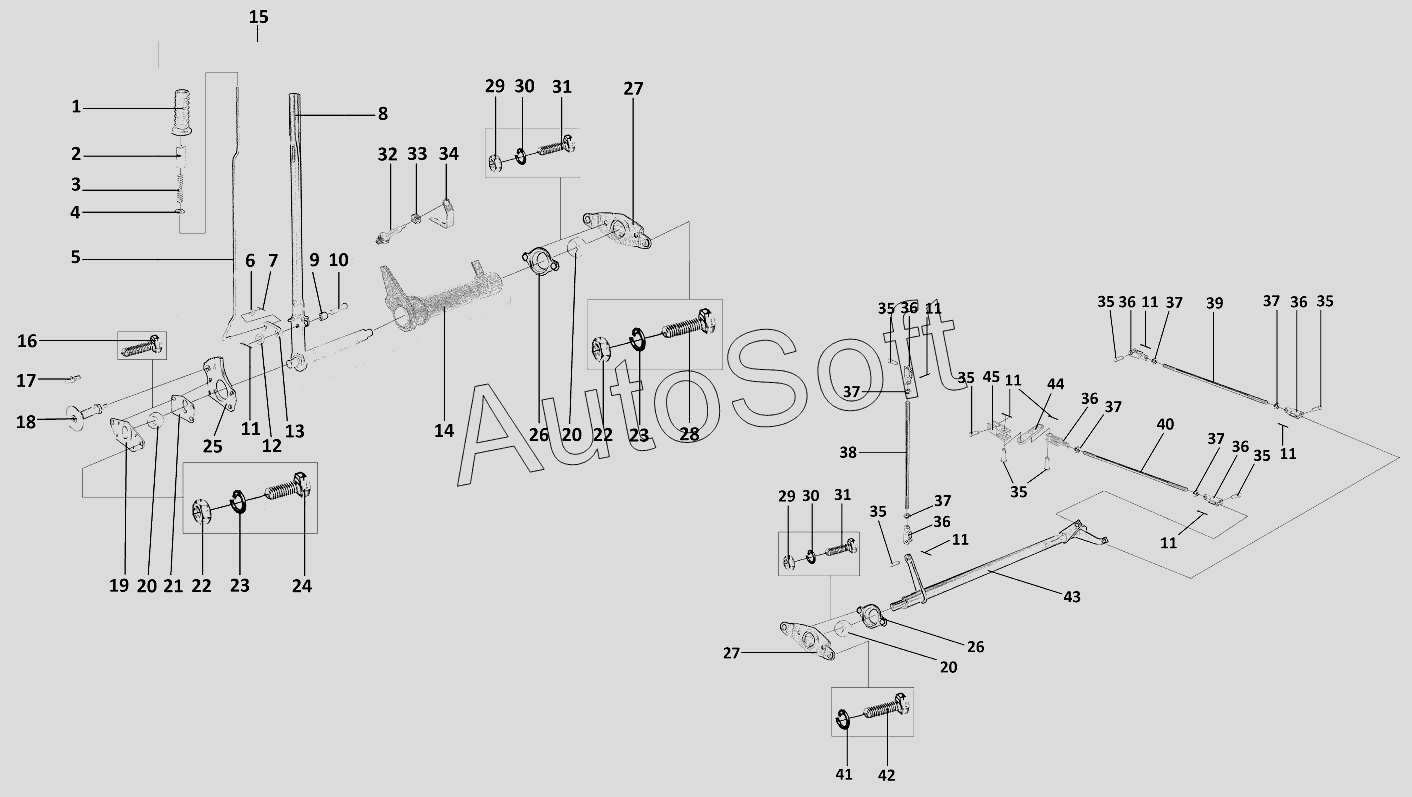

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис) (2015). Рулевое управление (управление фрикционами и тормозами)
36
36
36
36
36
36
25
25
25
26
26
27
27
27
27
28
29
29
30
30
31
31
32
33
34
35
35
35
35
35
35
35
24
37
37
37
37
37
37
38
38
38
39
39
39
40
40
40
41
42
43
43
43
44
45
12
2
2
2
3
4
5
5
5
6
7
8
8
8
9
10
11
11
11
11
11
11
11
1
13
14
15
16
17
18
19
20
20
20
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3404-3606200-50 | 3***0 | Вал управления в сборе правый | |
| 1 | 4***8 | Рукоятка механизма поворота | |
| 2 | 3***6 | Кнопка | |
| 2 | 7***6 | Кнопка | |
| 3 | 2***9 | Пружина кнопки | |
| 4 | 2***9 | Шайба | |
| 5 | 3***0 | Тяга рычага управления правая | |
| 5 | 3***9 | Тяга рычага управления левая | |
| 6 | 2***9 | Шайба | |
| 7 | 2***9 | Шплинт | |
| 8 | 3***0 | Вал управления правый | |
| 8 | 3***0 | Вал управления левый | |
| 9 | 3***2 | Ролик | |
| 10 | 2***9 | Палец | |
| 11 | 2***9 | Шплинт | |
| 12 | 2***П | Шайба | |
| 13 | 0***0 | Собачка | |
| 14 | 3***0 | Откидной вал, левый | |
| 15 | 3***0 | Вал управления в сборе левый | |
| 16 | 2***9 | Болт | |
| 17 | 1***А | Упор рычага управления правый | |
| 18 | 3***2 | Упор подвижный рычага управления левый | |
| 19 | 7***9 | Кронштейн крепления вала управления | |
| 20 | 4***0 | Шаровая опора | |
| 21 | 7***7 | Кронштейн крепления сферической втулки | |
| 22 | 2***9 | Гайка | |
| 23 | 2***2 | Шайба | |
| 24 | 2***9 | Болт | |
| 25 | 3***0 | Сектор рычага управления правый | |
| 25 | 3***1 | Сектор рычага управления левый | |
| 26 | А***В | Кронштейн крепления сферической втулки | |
| 27 | 4***0 | Кронштейн крепления вала управления | |
| 27 | 7***9 | Кронштейн крепления вала управления прямой | |
| 28 | 2***9 | Болт | |
| 29 | 2***9 | Гайка | |
| 30 | 2***2 | Шайба | |
| 31 | 2***9 | Болт | |
| 32 | 2***0 | Выключатель сигнала торможения | |
| 33 | 3***2 | Гайка выключателя | |
| 34 | К***н | Кронштейн выключателя | |
| 35 | 2***9 | Палец | |
| 36 | 6***5 | Вилка | |
| 37 | 2***9 | Гайка | |
| 38 | 3***0 | Тяга верхних рычагов правая | |
| 38 | 3***0 | Тяга верхних рычагов левая | |
| 39 | 7***0 | Тяга управления фрикционом правая | |
| 39 | 7***1 | Тяга управления фрикционом левая | |
| 40 | 3***0 | Тяга управления тормозом правая | |
| 40 | 3***1 | Тяга управления тормозом левая | |
| 41 | 2***2 | Шайба | |
| 42 | 2***9 | Болт | |
| 43 | 3***0 | Вал управления тормозами и фрикционами правый | |
| 43 | 3***0 | Вал управления тормозами и фрикционами левый | |
| 44 | 3***7 | Уравнитель | |
| 45 | 3***6 | Серьга |
