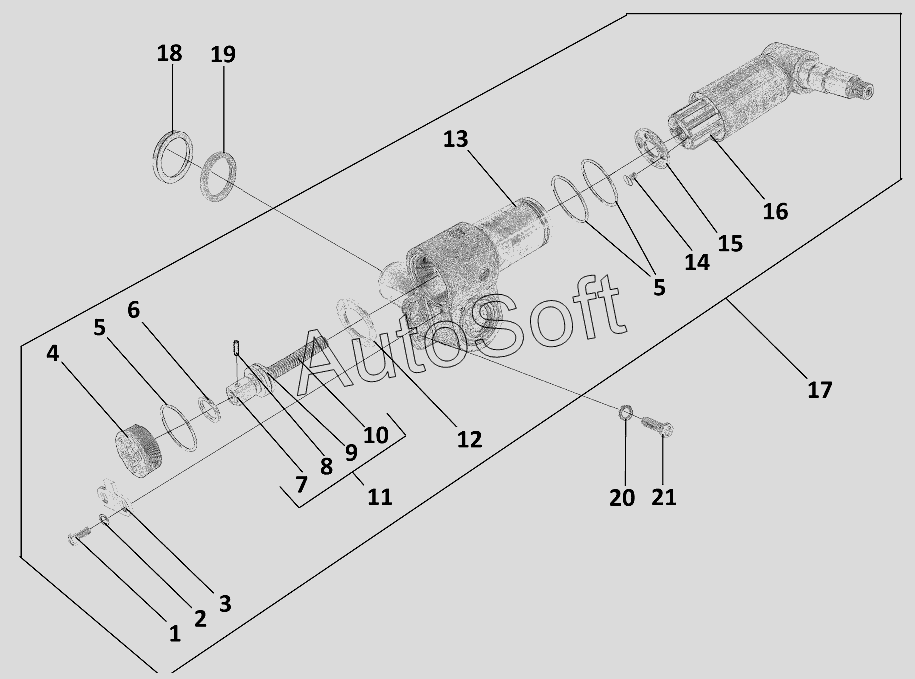

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис) (2015). Подвеска направляющего колеса и устройство натяжения гусеницы
13
21
20
19
18
17
17
17
16
16
16
15
14
13
13
1
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт | |
| 2 | 2***2 | Шайба | |
| 3 | 3***1 | Фиксатор | |
| 4 | 3***5 | Гайка балансира | |
| 5 | 4***1 | Кольцо уплотнительное | |
| 6 | 4***1 | Кольцо уплотнительное | |
| 7 | 3***9 | Гайка натяжного винта | |
| 8 | 4***2 | Штифт гайки натяжного винта | |
| 9 | 4***7 | Шарикоподшипник упорный | |
| 10 | 3***6 | Винт натяжной | |
| 11 | 3***5 | Винт натяжной с подшипником в сборе | |
| 12 | 3***3 | Кольцо стопорное | |
| 13 | 3***0 | Головка балансира с осью и гильзой правая | |
| 13 | 3***1 | Головка балансира с осью и гильзой левая | |
| 14 | 2***9 | Винт | |
| 15 | 3***4 | Шайба стопорная | |
| 16 | 3***0 | Балансир с осью и кожухом | |
| 16 | 3***5 | Балансир с осью и кожухом | |
| 17 | 3***0 | Балансир направляющего колеса в сборе | |
| 17 | 3***1 | Балансир направляющего колеса в сборе | |
| 18 | 3***2 | Обойма сальника | |
| 19 | 7***1 | Сальник оси балансира ленивца | |
| 20 | 2***2 | Шайба | |
| 21 | 2***9 | Болт |
