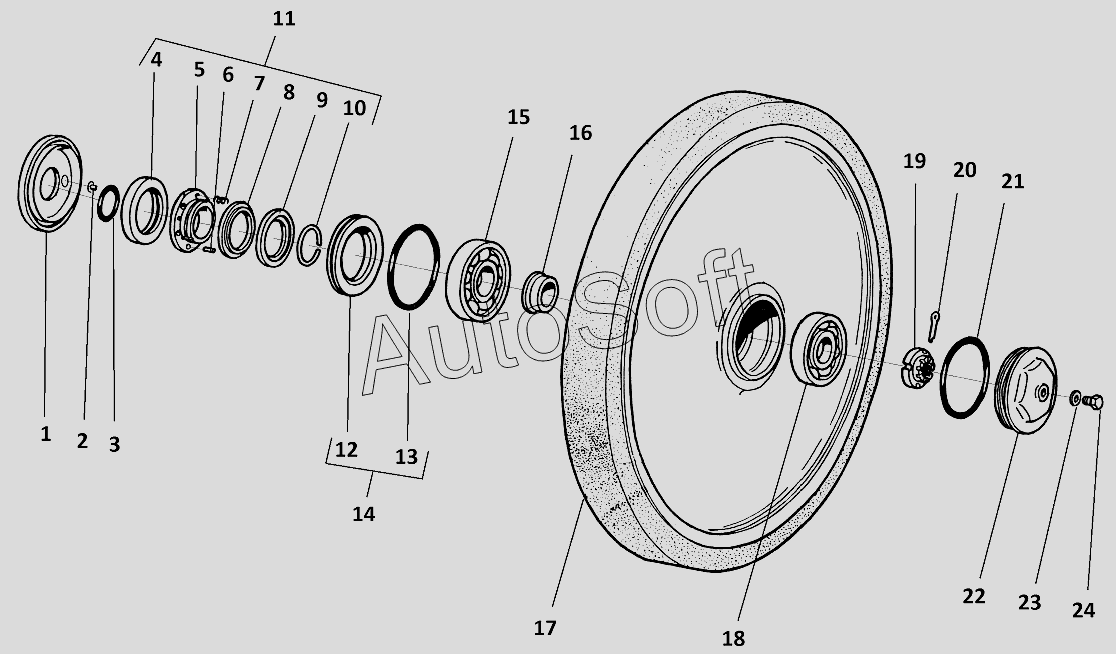

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис) (2015). Направляющее колесо
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Кольцо лабиринтное катка ленивца | |
| 2 | 4***9 | Штифт фиксирующий | |
| 3 | 4***1 | Кольцо уплотнительное | |
| 4 | 4***1 | Манжета | |
| 5 | 4***1 | Втулка | |
| 6 | 4***6 | Штифт | |
| 7 | 4***3 | Пружина | |
| 8 | 4***2 | Шайба нажимная | |
| 9 | 4***5 | Кольцо | |
| 10 | 4***7 | Кольцо упорное | |
| 11 | 4***0 | Фрикционное уплотнение ступицы катка в сборе | |
| 12 | 4***1 | Шайба уплотнительная | |
| 13 | 4***1 | Кольцо уплотнительное | |
| 14 | 4***0 | Шайба уплотнительная ступицы катка ленивца в сборе | |
| 15 | 4***9 | Подшипник шариковый однорядный | |
| 16 | 7***6 | Втулка распорная | |
| 17 | 3***5 | Каток с резиной в сборе | |
| 18 | 4***8 | Подшипник | |
| 19 | 3***0 | Гайка правая | |
| 20 | 2***9 | Шплинт | |
| 21 | 4***1 | Кольцо уплотнительное | |
| 22 | 7***2 | Крышка ступицы катка ленивца | |
| 23 | 4***4 | Кольцо пробки | |
| 24 | 2***9 | Пробка |
