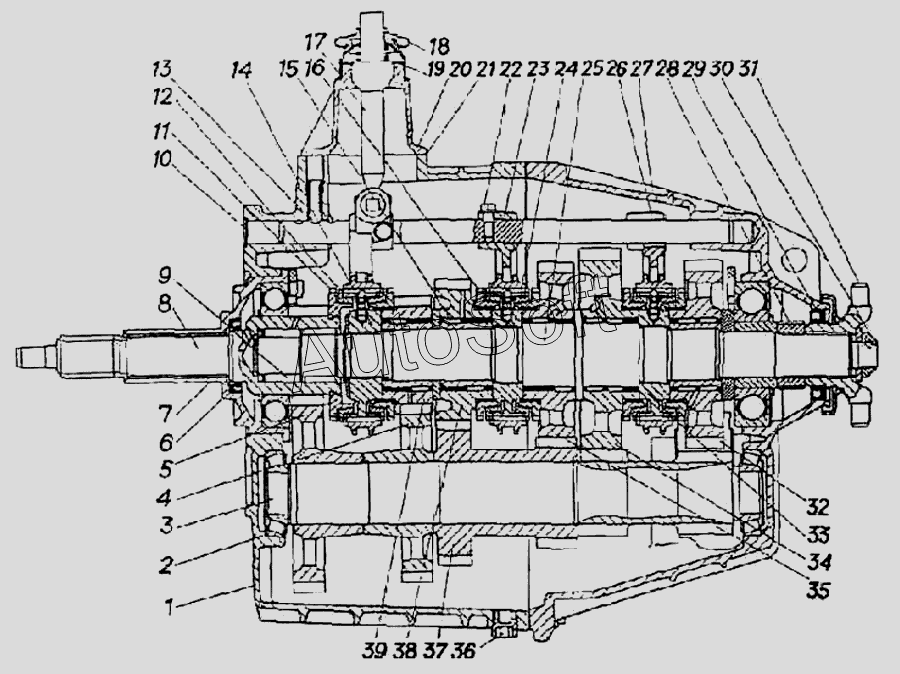

Каталог запасных частей к технике: ЗЗГТ Дополнение к ГАЗ-3403. КПП К ГАЗ-34039
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Картер передний коробки передач | |
| 2 | 3***2 | Прокладка регулировочная | |
| 2 | 3***3 | Прокладка регулировочная | |
| 3 | 3***8 | Вал промежуточный | |
| 4 | 3***9 | Шестерня 4-ой передачи промежуточного вала | |
| 5 | 3***6 | Шестерня привода промежуточного вала | |
| 6 | 3***П | Манжета | |
| 7 | 3***9 | Крышка первичного вала | |
| 8 | 3***2 | Вал первичный с крышкой | |
| 9 | 2***6 | Подшипник ГОСТ 520-89 | |
| 10 | 2***9 | Заглушка 24 ОСТ 37.001.173-82 | |
| 11 | 3***6 | Венец блокирующий первичного вала | |
| 12 | 3***8 | Кольцо синхронизатора | |
| 13 | 2***0 | Шарик | |
| 14 | 3***1 | Синхронизатор 4 и 5 передач | |
| 15 | 4***9 | Подшипник игольчатый шестерен вторичного вала | |
| 16 | 3***7 | Венец блокирующий | |
| 17 | 3***0 | Рычаг переключения передач | |
| 18 | 3***8 | Уплотнитель рычага | |
| 19 | 2***7 | Колпак картера рычага | |
| 20 | 3***8 | Картер рычага переключения передач | |
| 21 | 3***1 | Прокладка картера рычага | |
| 22 | 3***9 | Болт крепления вилок | |
| 23 | 3***9 | Вилка включения 2-й и 3-й передач | |
| 24 | 3***3 | Синхронизатор | |
| 25 | 3***0 | Вал вторичный коробки передач | |
| 26 | 3***2 | Вилка включения 4-й и 5-й передач | |
| 27 | 3***6 | Картер задний | |
| 28 | 3***6 | Кольцо распорное | |
| 29 | 5***А | Манжета в сборе | |
| 30 | 5***7 | Гайка фланца | |
| 31 | 3***0 | Фланец вторичного вала | |
| 32 | 3***0 | Шестерня заднего хода вторичного вала с кольцом синхронизатор | |
| 33 | 3***3 | Синхронизатор | |
| 34 | 3***8 | Шестерня 1 передачи вторичного вала с кольцом синхронизатора | |
| 35 | 3***1 | Шестерня 2 передачи вторичного вала с кольцом синхронизатора | |
| 36 | 2***9 | Пробка КГ1/2" | |
| 37 | 3***2 | Блок шестерен 2-й и 3-й передач промежуточного вала | |
| 38 | 3***4 | Шестерня 3 передачи вторичного вала с кольцом синхронизатора | |
| 39 | 3***0 | Шестерня заднего хода вторичного вала с кольцом синхронизатор |
