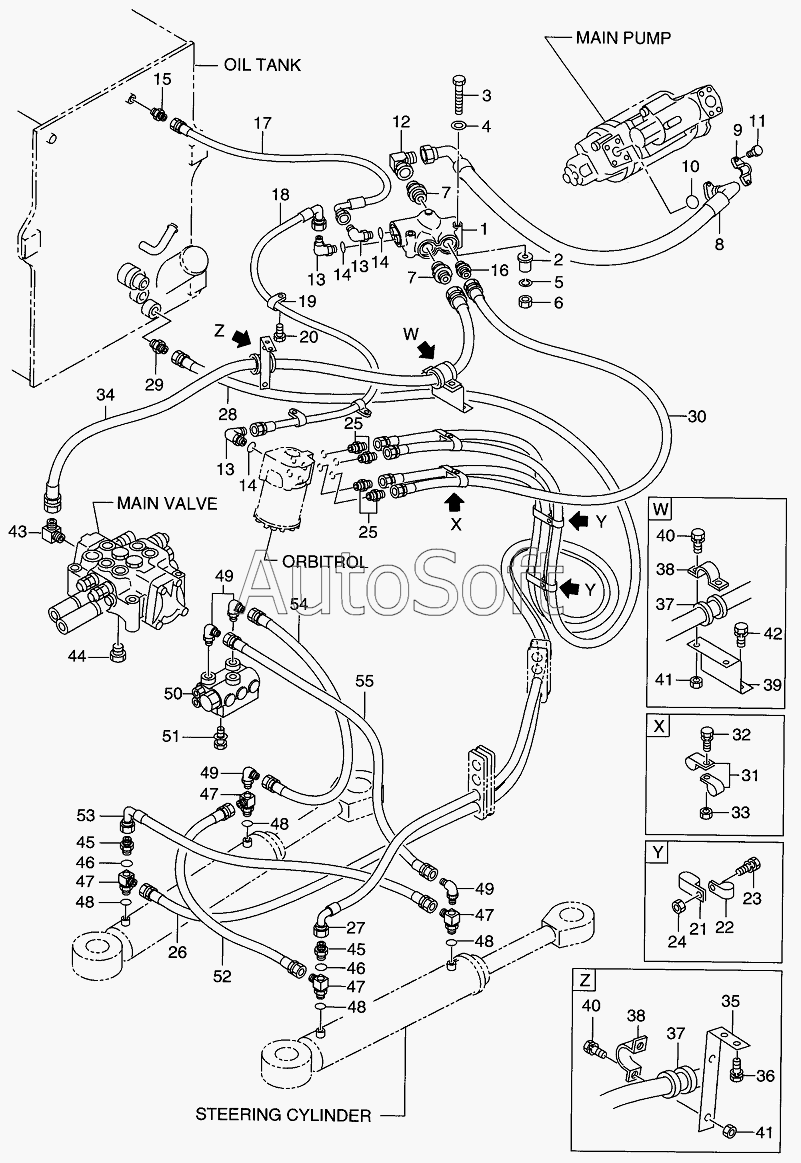

Каталог запасных частей к технике: Hitachi LX-130-7 (2008). HYDRAULIC SYSTEM( STEERING) (-1105)
42
29
30
31
32
33
34
35
36
37
37
38
38
39
40
40
41
41
28
43
44
45
45
46
46
47
47
47
47
48
48
48
48
49
49
49
50
51
52
53
54
55
15
2
3
4
5
6
7
7
8
9
10
11
12
13
13
13
14
14
14
1
16
17
18
19
20
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | PRIORITY VALVE | |
| 2 | 2***1 | MOUNT, RUBBER | |
| 3 | 0***0 | BOLT | |
| 4 | 2***1 | WASHER | |
| 5 | 0***8 | WASHER | |
| 6 | 0***8 | NUT | |
| 7 | 2***1 | NIPPLE | |
| 8 | 2***1 | HOSE | |
| 9 | 2***1 | FLANGE, SPLIT | |
| 10 | 2***1 | O-RING | |
| 11 | 0***0 | BOLT | |
| 12 | 2***1 | ELBOW | |
| 13 | 2***1 | ELBOW | |
| 14 | 2***1 | O-RING | |
| 15 | 0***2 | NIPPLE | |
| 16 | 2***1 | NIPPLE | |
| 17 | 2***1 | HOSE | |
| 18 | 2***1 | HOSE | |
| 19 | 2***1 | CLIP | |
| 20 | 0***6 | BOLT&WASHER | |
| 21 | 2***1 | CLIP | |
| 22 | 2***1 | CLIP | |
| 23 | 0***5 | BOLT&WASHER | |
| 24 | 0***0 | NUT | |
| 25 | 5***1 | NIPPLE | |
| 26 | 2***1 | HOSE | |
| 27 | 2***2 | HOSE | |
| 28 | 2***1 | HOSE | |
| 29 | 0***6 | NIPPLE | |
| 30 | 2***1 | HOSE | |
| 31 | 2***1 | CLIP | |
| 32 | 0***5 | BOLT&WASHER | |
| 33 | 0***0 | NUT | |
| 34 | 2***1 | HOSE | |
| 35 | 2***1 | BRACKET | |
| 36 | 0***0 | BOLT&WASHER | |
| 37 | 2***1 | RUBBER | |
| 38 | 2***1 | CLAMP | |
| 39 | 2***1 | BRACKET | |
| 40 | 0***5 | BOLT&WASHER | |
| 41 | 0***2 | NUT | |
| 42 | 0***5 | BOLT&WASHER | |
| 43 | 0***6 | ELBOW | |
| 44 | 1***1 | PLUG | |
| 45 | 2***1 | NIPPLE | |
| 46 | 0***0 | O-RING | |
| 47 | 2***1 | TEE | |
| 48 | 0***0 | O-RING | |
| 49 | 0***3 | ELBOW | |
| 50 | 2***1 | CUSHION VALVE | |
| 51 | 0***6 | BOLT&WASHER | |
| 52 | 2***2 | HOSE | |
| 53 | 2***1 | HOSE | |
| 54 | 2***1 | HOSE | |
| 55 | 2***1 | HOSE |
