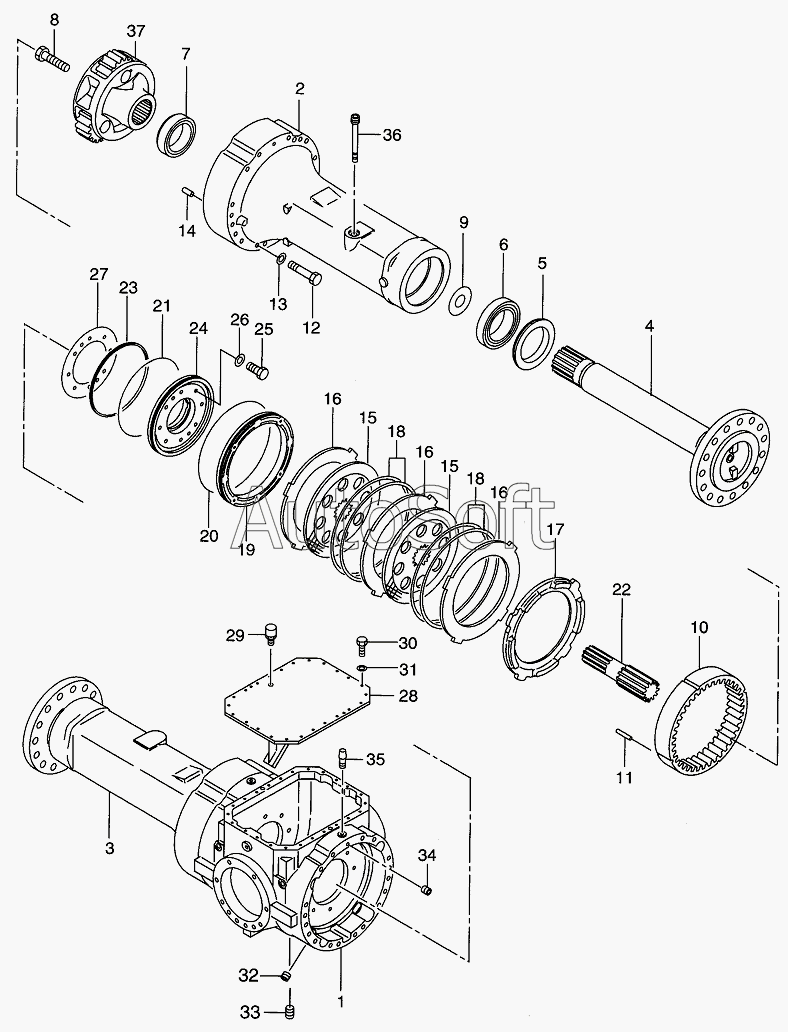

Каталог запасных частей к технике: Hitachi LX-130-7 (2008). DRIVE AXLE-REAR (1/2)
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | BODY, DIFF | |
| 10 | 1***1 | GEAR, RING | |
| 11 | 1***1 | PIN | |
| 12 | 0***0 | BOLT | |
| 13 | 1***1 | WASHER | |
| 14 | 0***0 | PIN | |
| 15 | 1***1 | DISCBRAKE | |
| 16 | 1***1 | RING, BRAKE | |
| 17 | 1***1 | PLATE, END | |
| 18 | 1***1 | SPRING, RETURN | |
| 19 | 1***1 | PISTON | |
| 2 | 1***1 | TUBE, LH | |
| 20 | 1***2 | DRING | |
| 21 | 1***1 | DRING | |
| 22 | 1***1 | GEAR&SHAFT | |
| 23 | 1***1 | SEAL | |
| 24 | 1***1 | RETAINER, BEARING | |
| 25 | 0***0 | BOLT | |
| 26 | 2***1 | WASHER | |
| 27 | 1***1 | SHIM | |
| 27 | 1***1 | SHIM | |
| 27 | 1***1 | SHIM | |
| 28 | 1***1 | COVER | |
| 29 | 1***1 | BREATHER, AIR | |
| 3 | 1***1 | TUBE, RH | |
| 30 | 0***0 | BOLT | |
| 31 | 1***1 | WASHER | |
| 32 | 1***1 | PLUG | |
| 33 | 1***1 | PLUG | |
| 34 | 1***1 | PLUG | |
| 35 | 2***1 | BLEEDER | |
| 36 | 1***1 | GAUGE, LEVEL | |
| 37 | 1***1 | PLANET CARRIER | |
| 37 | 1***2 | PLANET CARRIER | |
| 4 | 1***1 | SHAFT | |
| 5 | 1***1 | SEAL, OIL | |
| 6 | 1***1 | BEARING | |
| 7 | 1***1 | BEARING | |
| 8 | 1***1 | BOLT | |
| 9 | 1***1 | SHIM | |
| 9 | 1***1 | SHIM | |
| 9 | 1***1 | SHIM | |
| 9 | 1***1 | SHIM | |
| А1 | 1***1 | AXLE ASSY | |
| А1 | 1***2 | AXLE ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
