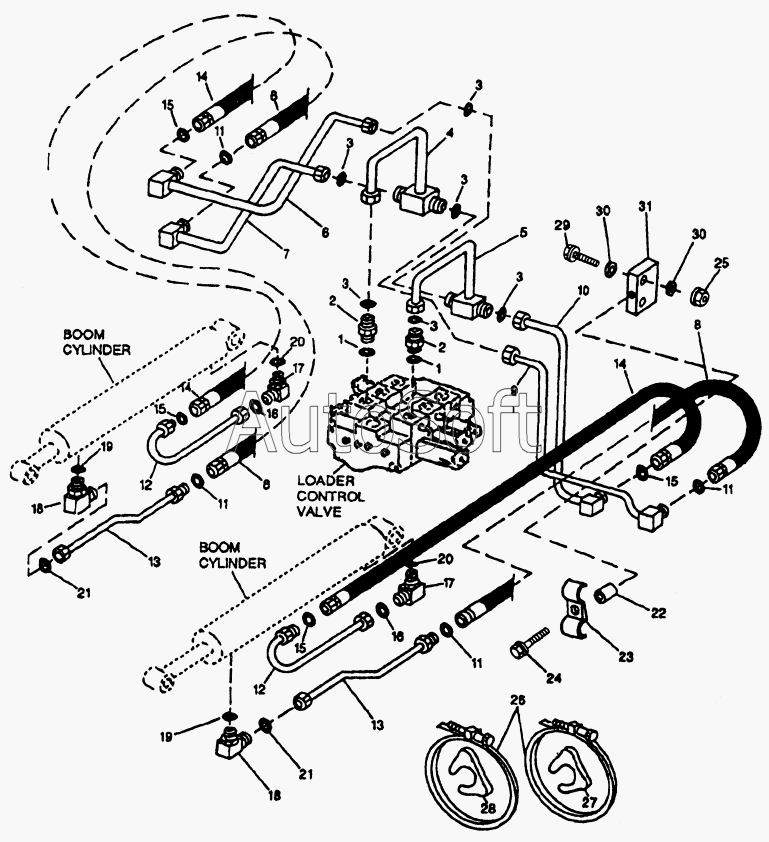

Каталог запасных частей к технике: Hitachi LX-150-2 (2008). HYDRAULIC SYSTEM - LOADER CONTROL VALVE TO BOOM CYLINDER HYDRAULICS
1
1
2
2
3
3
3
3
3
3
4
5
6
6
7
8
8
9
10
11
11
11
11
12
12
13
13
14
14
14
15
15
15
15
16
17
17
18
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***6 | O-RING | |
| 2 | 3***6 | ADAPTER | |
| 3 | Т***2 | O-RING | |
| 4 | А***0 | OIL LINE | |
| 5 | А***1 | OIL LINE | |
| 6 | А***8 | LINE | |
| 7 | А***8 | OIL LINE | |
| 8 | А***5 | HYDRAULIC HOSE | |
| 9 | А***9 | OIL LINE | |
| 10 | А***9 | BRACKET | |
| 11 | Т***8 | O-RING | |
| 12 | А***1 | OIL LINE | |
| 13 | А***2 | OIL LINE | |
| 14 | А***8 | HYDRAULIC HOSE | |
| 15 | Т***8 | O-RING | |
| 16 | Т***2 | O-RING | |
| 17 | 3***8 | ELBOW FITTING | |
| 18 | 3***7 | ELBOW FITTING | |
| 19 | R***6 | O-RING | |
| 20 | U***9 | O-RING | |
| 21 | Т***8 | O-RING | |
| 22 | 2***7 | SPACER | |
| 23 | Т***5 | CLAMP | |
| 24 | 1***5 | SCREW | |
| 25 | 1***6 | FLANGE NUT | |
| 26 | А***6 | CLAMP | |
| 27 | Т***5 | GUIDE | |
| 28 | Т***3 | GUIDE | |
| 29 | 1***7 | SCREW | |
| 30 | 2***6 | WASHER | |
| 31 | Т***0 | LUBRICATOR | |
| 32 | 1***6 | FLANGE NUT |
