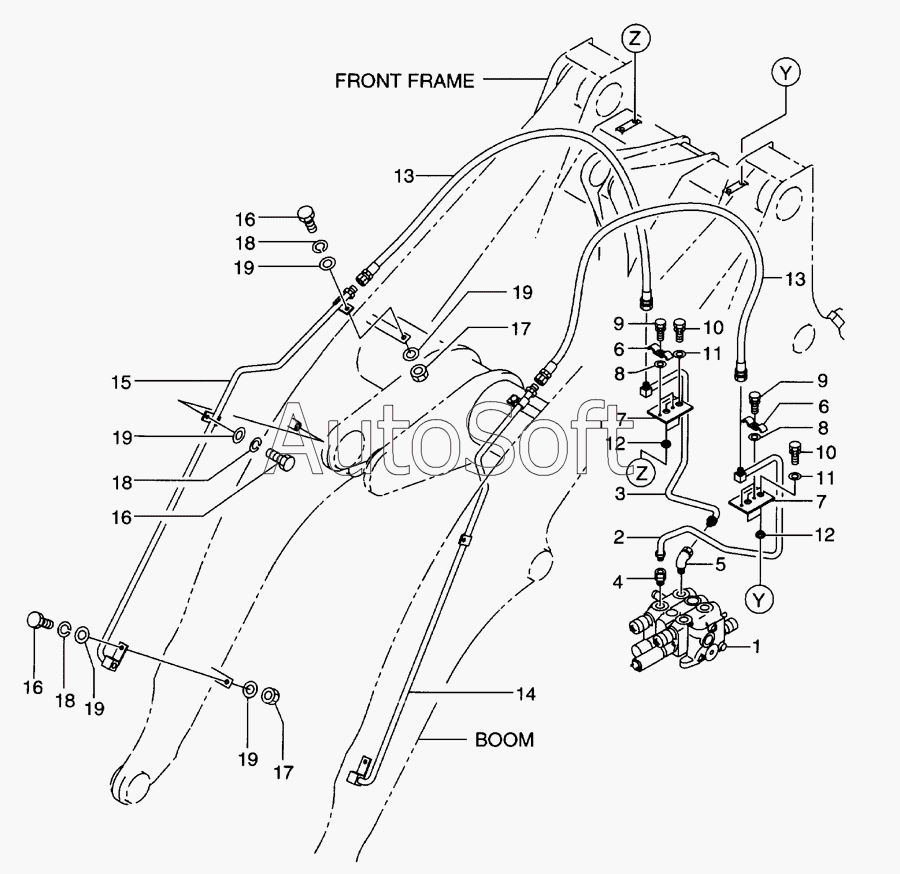

Каталог запасных частей к технике: Hitachi LX-110-7 (2008). Piping kit with 3 spool valve(PIPING)(AP3-648)(OP)
1
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
16
17
17
18
18
18
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | CONTROL VALVE | |
| 1 | 5***2 | CONTROL VALVE | |
| 2 | 5***2 | TUBE | |
| 3 | 5***1 | TUBE | |
| 4 | 0***6 | FITTING | |
| 5 | 0***6 | ELBOW | |
| 6 | 5***1 | PLATE | |
| 7 | 5***1 | PLATE | |
| 8 | 2***1 | WASHER | |
| 9 | 0***0 | BOLT&WASHER | |
| 10 | 2***1 | WASHER | |
| 11 | 0***0 | BOLT&WASHER | |
| 12 | 2***1 | RUBBER, MOUNT | |
| 13 | 0***0 | HOSE | |
| 14 | 5***2 | TUBE | |
| 15 | 5***2 | TUBE | |
| 16 | 0***5 | BOLT | |
| 17 | 0***2 | NUT | |
| 18 | 0***2 | WASHER | |
| 19 | 0***2 | WASHER |
