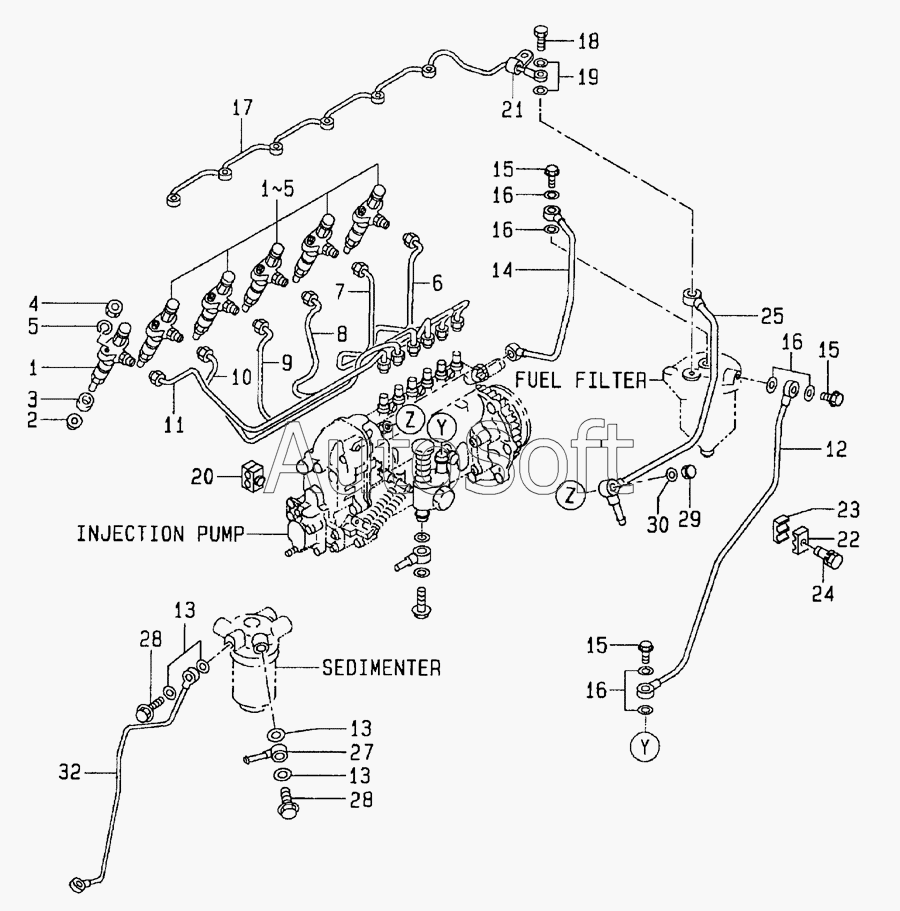

Каталог запасных частей к технике: Hitachi LX-110-7 (2008). Injection piping
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
27
28
28
28
29
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | NOZZLE | |
| 10 | 1***1 | PIPE,N0.5 | |
| 11 | 1***1 | PIPE.NO.6 | |
| 12 | 1***0 | PIPE | |
| 13 | 1***0 | GASKET | |
| 14 | 1***0 | PIPE | |
| 15 | 1***0 | BOLT, JOINT | |
| 16 | 1***0 | GASKET | |
| 17 | 1***1 | PIPE | |
| 18 | 1***1 | BOLT | |
| 19 | 1***0 | GASKET | |
| 2 | 5***0 | PACKING | |
| 20 | 9***0 | CLIP | |
| 21 | 9***0 | CLIP | |
| 22 | 5***0 | CLIP | |
| 23 | 5***0 | CLIP | |
| 24 | 0***0 | BOLT | |
| 25 | 1***0 | PIPE | |
| 26 | 9***0 | CLIP | |
| 27 | 5***1 | PIPE | |
| 28 | 1***0 | BOLT,EYE | |
| 28 | 1***0 | BOLT | |
| 29 | 1***1 | NUT | |
| 3 | 9***0 | COVER,DUST | |
| 30 | 1***0 | GASKET | |
| 31 | 9***0 | CLIP | |
| 32 | 1***0 | PIPE | |
| 4 | 9***0 | NUT | |
| 5 | 9***0 | WASHER | |
| 6 | 1***0 | PIPE,NO.1 | |
| 7 | 1***0 | PIPE,N0.2 | |
| 8 | 1***0 | PIPE,N0.3 | |
| 9 | 1***0 | PIPE.NO.4 | |
| K | 1***3 | REPAIR KIT |
