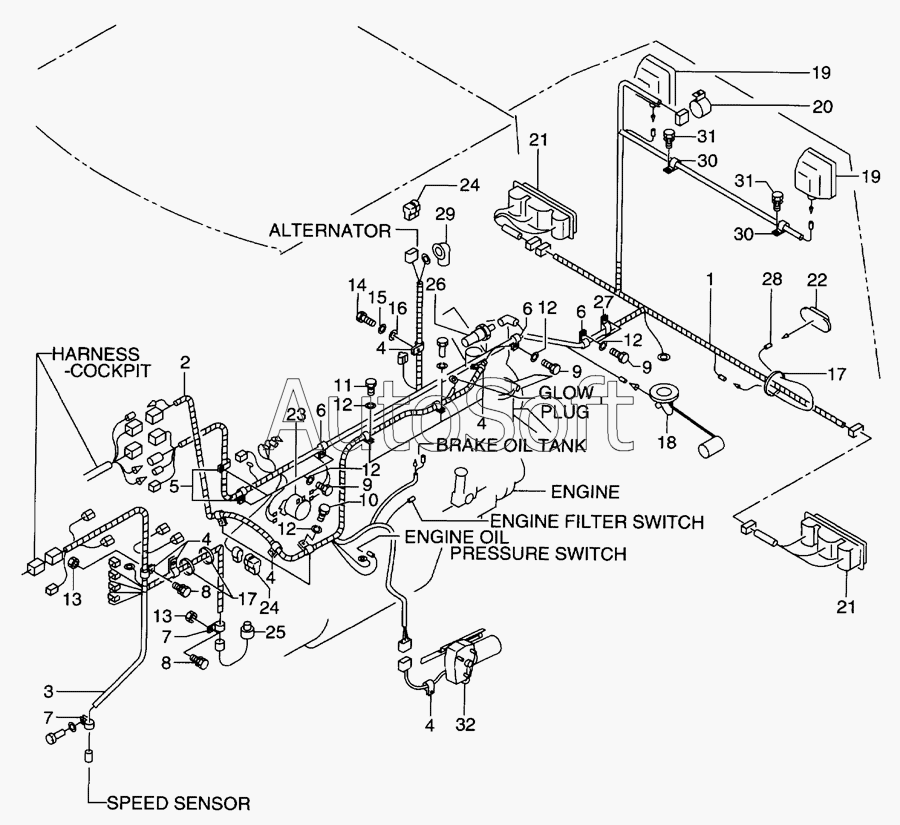

Каталог запасных частей к технике: Hitachi LX-110-7 (2008). Wiring(rear frame)(2101-)
25
18
19
19
20
21
21
21
22
23
24
24
17
17
26
27
28
29
30
30
31
31
32
1
16
15
14
13
13
12
12
12
12
12
11
10
9
9
9
8
8
7
7
6
6
6
5
4
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | WIRE HARNESS,SIDE | |
| 2 | 2***1 | WIRE HARNESS,ENGINE | |
| 3 | 2***1 | WIRE HARNESS, TRANSMISSION | |
| 4 | 2***1 | CLIP | |
| 5 | 2***1 | CLIP | |
| 6 | 2***1 | CLIP | |
| 7 | 2***1 | CLIP | |
| 8 | 0***0 | BOLT&WASHER | |
| 9 | 0***6 | BOLT | |
| 10 | 0***0 | BOLT | |
| 11 | 0***0 | BOLT | |
| 12 | 0***0 | WASHER | |
| 13 | 0***0 | NUT | |
| 14 | 0***6 | BOLT | |
| 15 | 0***6 | WASHER | |
| 16 | 0***8 | WASHER | |
| 17 | 0***0 | BAND | |
| 18 | 2***1 | FUEL SENDING UNIT | |
| 19 | 2***1 | WORKING LAMP | |
| 20 | 2***1 | BUZZER | |
| 21 | 2***1 | REAR COMBINATION LAMP, LH | |
| 21 | 2***1 | REAR COMBINATION LAMP, RH | |
| 22 | 2***1 | LAMP, LICENCE | |
| 23 | 2***1 | BATTERY RELAY | |
| 24 | 2***1 | DIODE | |
| 25 | 2***1 | PRESSURE SWITCH | |
| 26 | 2***1 | SENDING UNIT, T/C OIL TEMP. | |
| 27 | 2***1 | CLIP | |
| 28 | 2***1 | WIRE HARNESS, LISENCE LAMP | |
| 29 | 2***1 | CAP | |
| 30 | 2***1 | CLIP | |
| 31 | 0***0 | BOLT | |
| 32 | 2***1 | STOPPER MOTOR |
