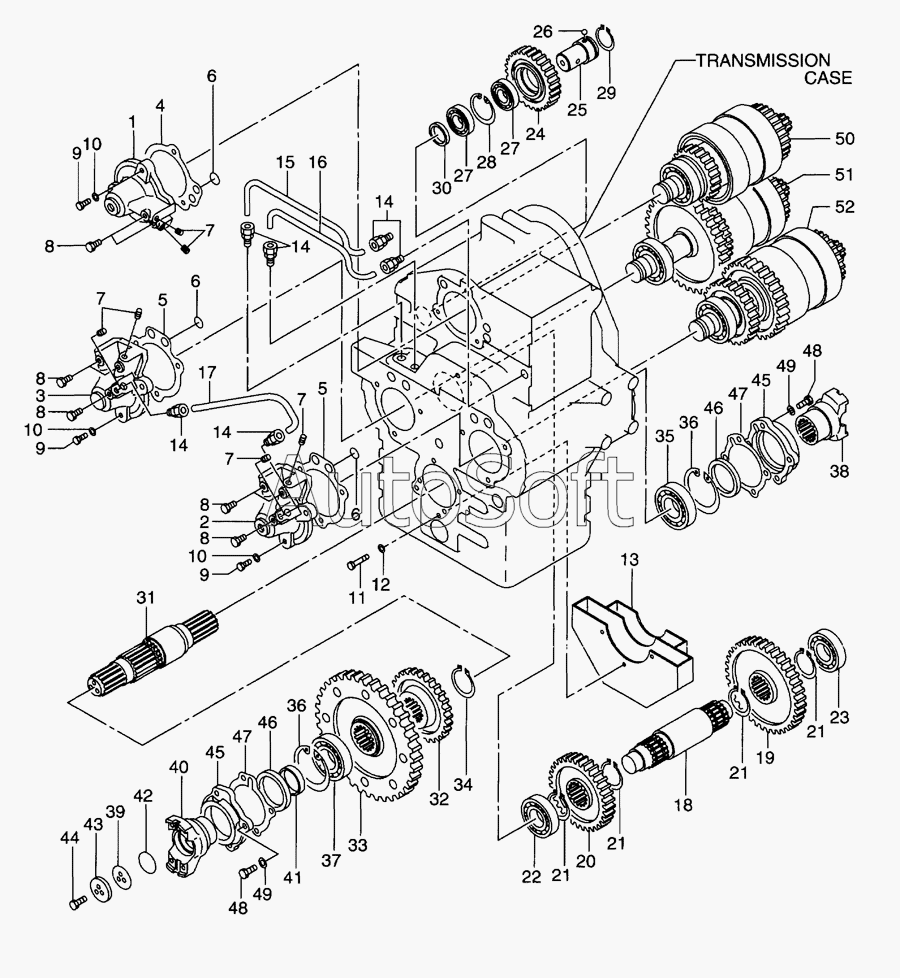

Каталог запасных частей к технике: Hitachi LX-110-7 (2008). Drive unit(2/3)
A1
A1
1
2
3
4
5
5
6
6
6
7
7
7
7
8
8
8
8
8
9
9
9
10
10
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
42
43
44
45
45
46
46
47
47
48
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | CAP, DISTRIBUTOR | |
| 10 | 0***0 | WASHER | |
| 11 | 1***1 | BOLT | |
| 12 | 1***1 | WASHER | |
| 13 | 1***1 | BAFFLE, OIL | |
| 14 | 1***1 | CONNECTOR | |
| 14 | 1***2 | CONNECTOR | |
| 15 | 1***1 | TUBE | |
| 16 | 1***1 | TUBE | |
| 17 | 1***1 | TUBE | |
| 18 | 1***1 | SHAFT, IDLER | |
| 19 | 1***1 | GEAR | |
| 2 | 1***3 | CAP,DISTRIBUTOR | |
| 20 | 1***1 | GEAR | |
| 21 | 0***0 | RING, SNAP | |
| 22 | 0***9 | BEARING | |
| 23 | 0***0 | BEARING | |
| 24 | 1***1 | GEAR | |
| 25 | 1***1 | SHAFT | |
| 26 | 0***0 | BALL | |
| 27 | 0***9 | BEARING | |
| 28 | 0***5 | RING, SNAP | |
| 29 | 0***5 | RING, SNAP | |
| 3 | 1***2 | CAP, DISTRIBUTOR | |
| 30 | 1***1 | SPACER | |
| 31 | 1***1 | SHAFT,OUTPUT | |
| 32 | 1***1 | GEAR | |
| 33 | 1***1 | GEAR | |
| 34 | 0***0 | RING, SNAP | |
| 35 | 0***2 | BEARING | |
| 36 | 0***0 | RING, SNAP | |
| 37 | 1***1 | BEARING | |
| 38 | 1***1 | FLANGE | |
| 39 | 1***1 | SHIM | |
| 39 | 1***1 | SHIM | |
| 4 | 1***1 | GASKET | |
| 40 | 1***1 | FLANGE | |
| 41 | 1***1 | SPACER | |
| 42 | 0***0 | O-RING | |
| 43 | 1***1 | PLATE, RETAINER | |
| 44 | 0***0 | BOLT | |
| 45 | 1***1 | CAP, BEARING | |
| 46 | 1***1 | SEAL, OIL | |
| 47 | 1***1 | GASKET | |
| 48 | 0***0 | BOLT | |
| 49 | 0***0 | WASHER | |
| 5 | 1***1 | GASKET | |
| 50 | C***H | CLUTCH | |
| 51 | C***H | CLUTCH | |
| 52 | C***H | CLUTCH | |
| 6 | 0***0 | О RING | |
| 7 | 1***1 | PLUG | |
| 8 | 2***1 | PLUG | |
| 9 | 0***0 | BOLT | |
| A1 | 1***6 | DRIVE UNIT | |
| A1 | 1***1 | DRIVE UNIT ASSY |
