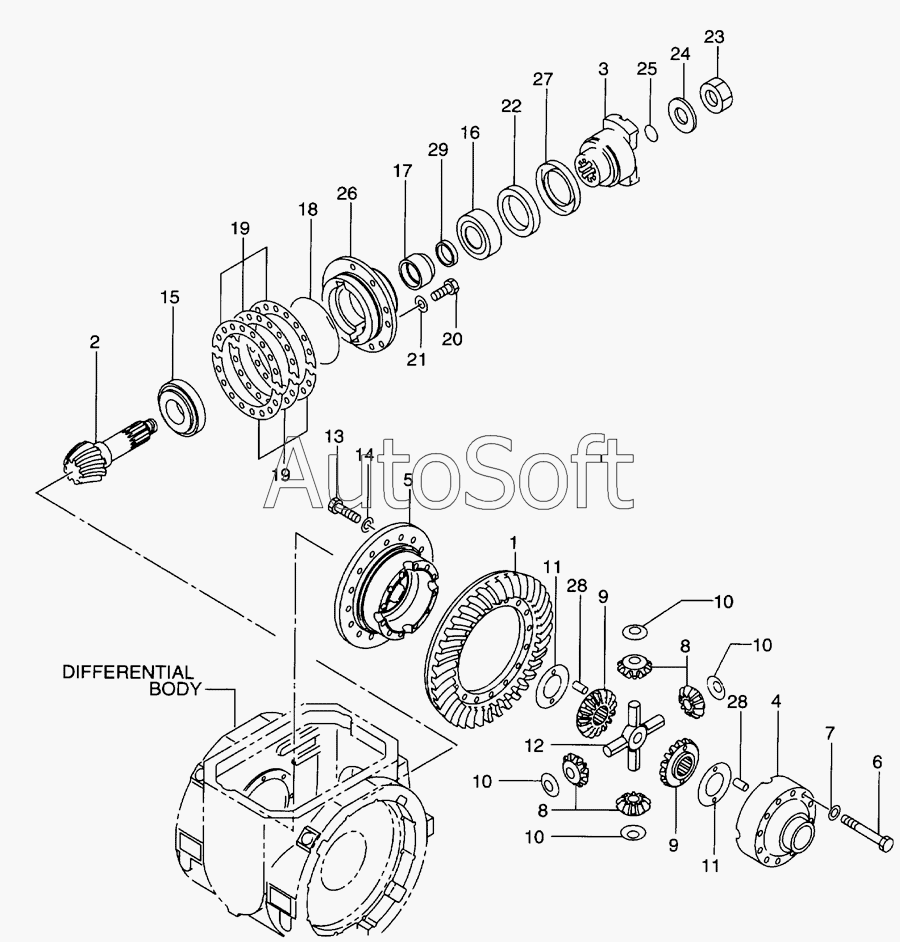

Каталог запасных частей к технике: Hitachi LX-110-7 (2008). Drive axle - front(3/3)
1
2
3
4
5
6
7
8
8
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***G | GEAR,RING | |
| 10 | 1***1 | WASHER | |
| 11 | 1***1 | WASHER | |
| 12 | 1***1 | SPIDER | |
| 13 | 0***0 | BOLT | |
| 14 | 1***1 | WASHER | |
| 15 | 1***1 | BEARING | |
| 16 | 1***1 | BEARING | |
| 17 | 1***1 | SPACER | |
| 18 | 0***0 | О RING | |
| 19 | 1***1 | SHIM | |
| 19 | 1***1 | SHIM | |
| 19 | 1***1 | SHIM | |
| 2 | G***N | GEAR,PINION | |
| 20 | 0***5 | BOLT | |
| 21 | 2***1 | WASHER | |
| 22 | 1***3 | SEAL, OIL | |
| 23 | 1***1 | NUT | |
| 24 | 1***1 | WASHER | |
| 24 | 1***1 | WASHER | |
| 25 | 0***0 | О RING | |
| 26 | 1***3 | CAGE, BEARING | |
| 27 | 1***1 | COVER, DUST | |
| 28 | 1***1 | PIN | |
| 29 | 1***1 | SPACER | |
| 3 | 1***2 | FLANGE | |
| 4 | C***) | CASE,(B) | |
| 5 | C***) | CASE,(A) | |
| 6 | 0***0 | BOLT | |
| 7 | 1***1 | WASHER | |
| 8 | 1***1 | GEAR, PINION | |
| 9 | 1***1 | GEAR, SIDE | |
| A1 | 1***1 | FRONT AXLE ASSY | |
| A1 | 1***1 | FRONT AXLE ASSY | |
| S1 | 1***1 | GEAR SET | |
| S2 | 1***1 | CROSS CASE SET |
