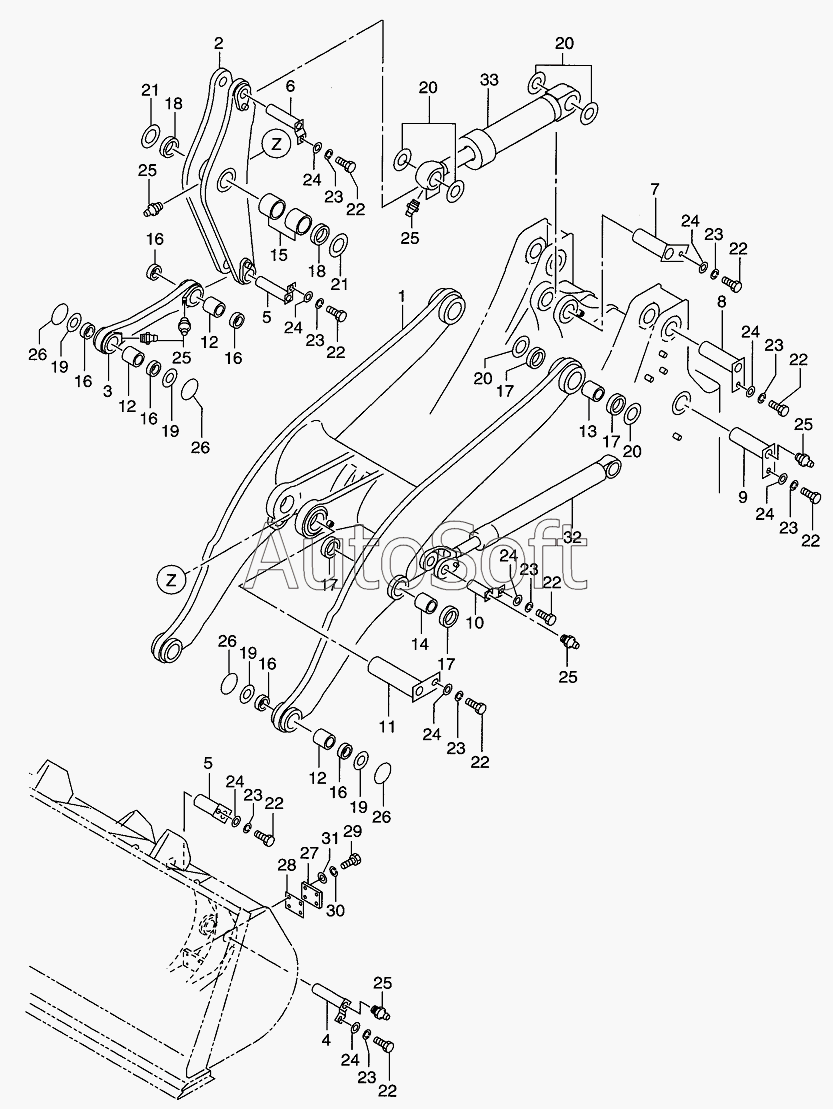

Каталог запасных частей к технике: Hitachi LX-160-7 (2008). BOOM
26
26
26
26
19
19
19
19
20
20
20
20
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
19
27
28
29
30
31
32
33
10
2
3
4
5
5
6
7
8
9
1
11
12
12
12
13
14
15
16
16
16
16
16
16
17
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | BOOM | |
| 2 | 2***1 | CRANK, BELL | |
| 3 | 2***1 | ROD, PUSH | |
| 4 | 2***2 | PIN | |
| 5 | 2***2 | PIN | |
| 6 | 2***2 | PIN | |
| 7 | 2***2 | PIN | |
| 8 | 2***4 | PIN | |
| 9 | 2***2 | PIN | |
| 10 | 2***2 | PIN | |
| 11 | 2***2 | PIN | |
| 12 | 2***1 | BUSHING | |
| 13 | 2***1 | BUSHING | |
| 14 | 2***1 | BUSHING | |
| 15 | 2***1 | BUSHING | |
| 16 | 5***1 | SEAL, DUST | |
| 17 | 2***1 | SEAL | |
| 18 | 2***1 | SEAL, DUST | |
| 19 | 2***1 | SPACER | |
| 19 | 2***1 | SPACER | |
| 20 | 2***1 | SPACER | |
| 21 | 2***1 | SPACER | |
| 21 | 2***1 | SPACER | |
| 22 | 0***0 | BOLT | |
| 23 | 0***6 | WASHER | |
| 24 | 2***1 | WASHER | |
| 25 | 0***0 | FITTING, GREASE | |
| 26 | 2***1 | O-RING | |
| 27 | 2***1 | STOPPER | |
| 28 | 2***1 | SHIM | |
| 28 | 2***1 | SHIM | |
| 29 | 0***0 | BOLT | |
| 30 | 0***6 | WASHER | |
| 31 | 1***1 | WASHER | |
| 32 | 2***1 | BOOM CYLINDER | |
| 33 | 2***1 | BUCKET CYLINDER |
