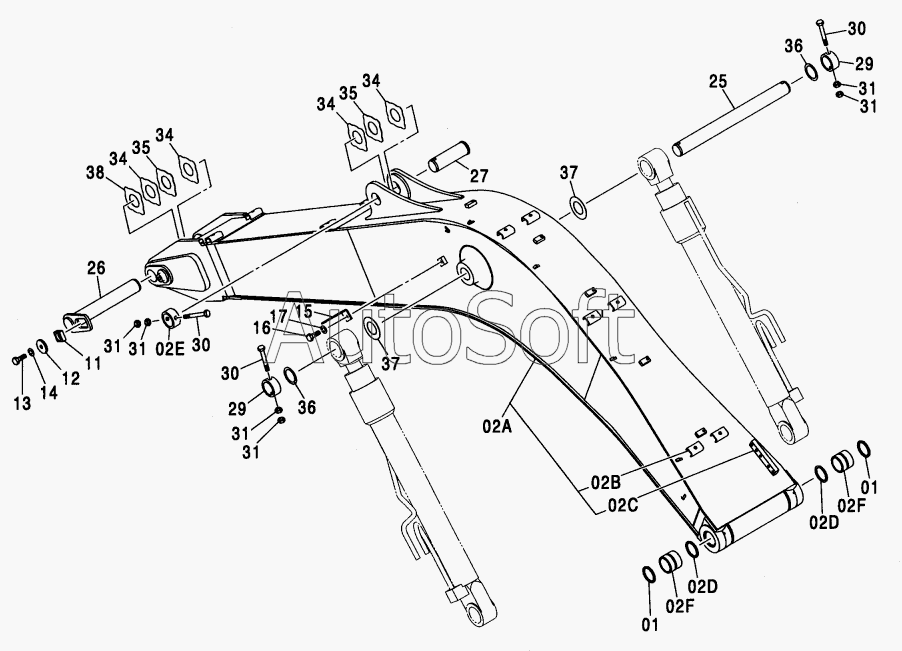

Каталог запасных частей к технике: Hitachi ZX-110 (2008). STD. BOOM
01
01
02A-F
02A
02B
02C
02D
02D
02E
02F
02F
11
12
13
14
15
16
17
25
26
27
29
29
30
30
30
31
31
31
31
31
31
34
34
34
34
35
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 4***8 | SEAL, DUST | |
| 02A | 5***9 | BOOM | |
| 02A-F | 7***3 | BOOM ASSY | |
| 02B | 9***2 | SEAT, SCREW | |
| 02C | 4***1 | BLOCK | |
| 02D | 4***8 | SEAL, DUST | |
| 02E | 4***1 | STOPPER | |
| 02F | 4***8 | BUSHING | |
| 11 | 4***5 | BLOCK | |
| 12 | 4***8 | PLATE | |
| 13 | J***0 | BOLT | |
| 14 | J***8 | WASHER, SPRING | |
| 15 | 4***1 | BRACKET | |
| 16 | J***5 | BOLT | |
| 17 | А***4 | WASHER, SPRING | |
| 25 | 3***1 | PIN | |
| 26 | 8***7 | PIN | |
| 27 | 3***9 | PIN | |
| 29 | 4***1 | STOPPER | |
| 30 | 4***3 | PIN, STOPPER | |
| 31 | J***6 | NUT | |
| 34 | 4***0 | PLATE, THRUST 1.0 | |
| 35 | 4***1 | PLATE, THRUST 2.0 | |
| 36 | 4***3 | PLATE, THRUST 1.0 | |
| 37 | 4***0 | PLATE, THRUST 1.0 | |
| 38 | 4***3 | PLATE, THRUST 1.5 |
