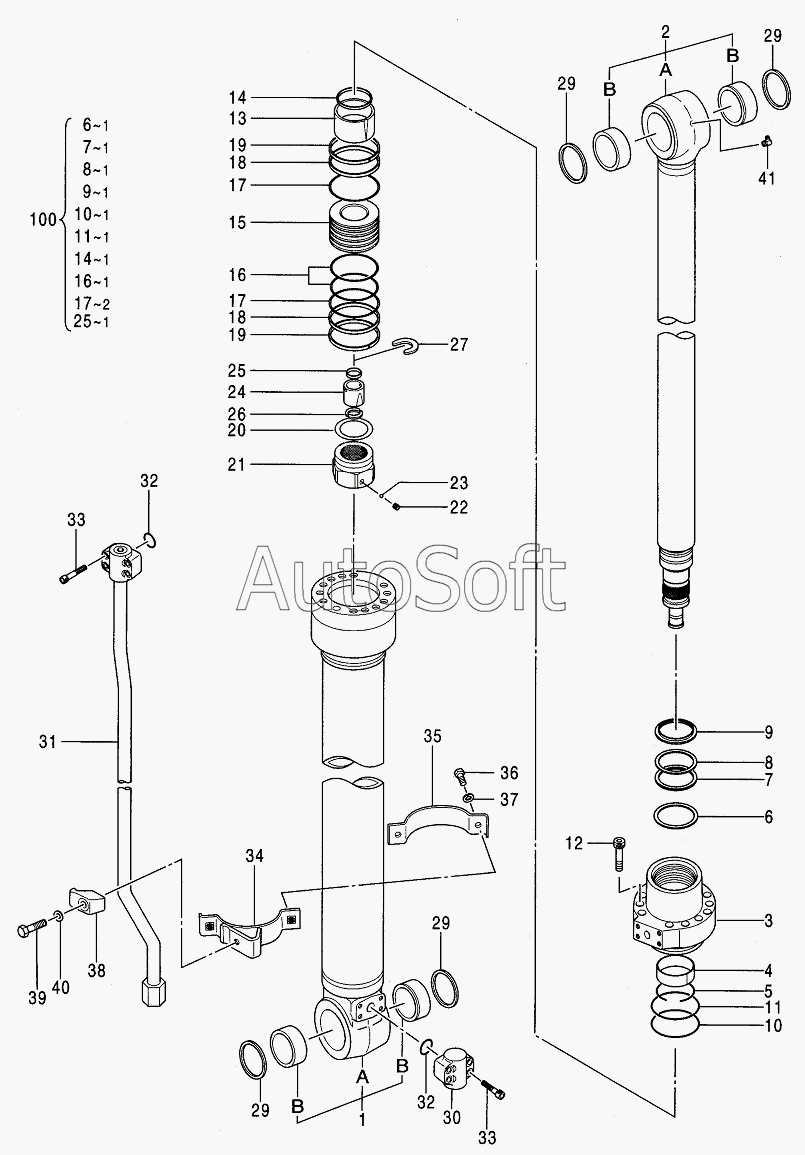

Каталог запасных частей к технике: Hitachi Компоненты ZX-120 (130) (2008). CYL., ARM (MONO BOOM)
32
32
20
21
22
23
24
25
25
26
27
29
29
29
29
30
31
19
19
33
33
0686410
34
35
36
37
38
39
40
41
100
8
8
1
0789502
4352400
4352400
2
0789504
4352400
4352400
3
4
5
6
6
7
7
4423852
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0686410 | 0***0 | KIT, BAND | |
| 0789502 | 0***2 | TUBE, CYL | |
| 0789504 | 0***4 | ROD, PISTON | |
| 4352400 | 4***0 | BUSHING | |
| 4352400 | 4***0 | BUSHING | |
| 4423852 | 4***2 | CYL. , ARM | |
| 1 | 0***1 | TUBE, CYL ASS'Y | |
| 2 | 0***3 | ROD, PISTON ASS'Y | |
| 3 | 0***5 | HEAD, CYL. | |
| 4 | 0***4 | BUSHING | |
| 5 | 0***4 | RING, RETAINING | |
| 6 | 0***6 | RING | |
| 7 | 0***5 | PACKING, U-RING | |
| 8 | 0***6 | RING, BACK-UP | |
| 9 | 0***6 | RING, WIPER | |
| 10 | А***0 | O-RING | |
| 11 | 0***4 | RING, BACK-UP | |
| 12 | 0***5 | BOLT, SOCKET | |
| 13 | 0***5 | BRG., CUSHION | |
| 14 | 0***7 | SEAL | |
| 15 | 0***5 | PISTON | |
| 16 | 0***4 | RING, SEAL | |
| 17 | 0***5 | RING, BACK-UP | |
| 18 | 0***5 | RING, SLIDE | |
| 19 | 0***8 | RING | |
| 20 | 0***0 | SHIM | |
| 21 | 0***6 | NUT | |
| 22 | 0***1 | SCREW, SET | |
| 23 | 0***7 | BALL, STEEL | |
| 24 | 0***2 | BRG., CUSHION | |
| 25 | 0***0 | SEAL | |
| 26 | 0***4 | STOPPER | |
| 27 | 0***5 | RING | |
| 29 | 0***0 | RING, WIPER | |
| 30 | 0***6 | JOINT | |
| 31 | 0***7 | PIPE | |
| 32 | 4***0 | O-RING | |
| 33 | 0***9 | BOLT, SOCKET | |
| 34 | 0***8 | BAND | |
| 35 | 0***9 | BAND | |
| 36 | 0***5 | BOLT | |
| 37 | 0***3 | WASHER | |
| 38 | 0***1 | HOLDER | |
| 39 | 0***3 | BOLT | |
| 40 | 0***6 | WASHER, SPRING | |
| 41 | 0***1 | FITTING, GREASE | |
| 100 | 4***6 | KIT, SEAL |
