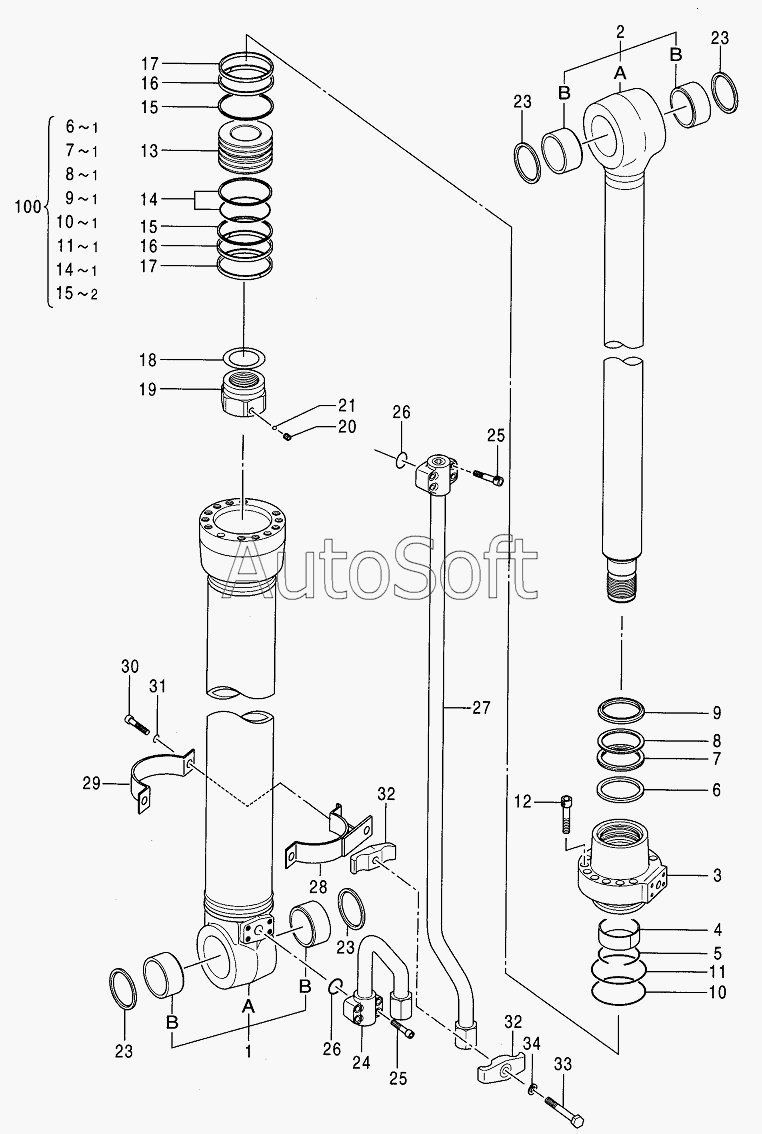

Каталог запасных частей к технике: Hitachi Компоненты ZX-120 (130) (2008). CYL POSITIONING
27
17
17
18
19
20
21
23
23
23
23
24
25
25
26
26
16
16
0904005
28
29
30
31
32
32
33
34
100
6
6
1
TUBE
4352399
4352399
2
ROD
4352399
4352399
3
4
5
4608003
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0904005 | 0***5 | KIT, BAND | |
| 4352399 | 4***9 | BUSHING, PIN | |
| 4352399 | 4***9 | BUSHING, PIN | |
| 4608003 | 4***3 | CYL. | |
| ROD | R***D | ROD | |
| TUBE | T***E | TUBE | |
| 1 | 0***1 | TUBE, CYL | |
| 2 | 0***2 | ROD, PISTON | |
| 3 | 0***3 | HEAD, CYL | |
| 4 | 0***4 | BUSHING | |
| 5 | 0***5 | RING, RETAINING | |
| 6 | 0***6 | RING | |
| 7 | 0***4 | PACKING, U-RING | |
| 8 | 0***5 | RING, BACK-UP | |
| 9 | 0***6 | RING, WIPER | |
| 10 | A***5 | O-RING | |
| 11 | 0***4 | RING, BACK-UP | |
| 12 | 0***5 | BOLT, SOCKET | |
| 13 | 0***4 | PISTON | |
| 14 | 0***6 | RING, SEAL ASS'Y | |
| 15 | 0***5 | RING, BACK-UP | |
| 16 | 0***6 | RING, SLIDE | |
| 17 | 0***8 | RING, SLIDE | |
| 18 | 0***1 | SHIM | |
| 19 | 0***7 | NUT | |
| 20 | 0***5 | SCREW, SET | |
| 21 | 0***4 | BALL | |
| 23 | 4***2 | SEAL, DUST | |
| 24 | 0***3 | PIPE | |
| 25 | 0***0 | BOLT, SOCKET | |
| 26 | 9***4 | O-RING | |
| 27 | 0***4 | PIPE | |
| 28 | 0***6 | BAND | |
| 29 | 0***9 | BAND | |
| 30 | 0***5 | BOLT | |
| 31 | 0***3 | WASHER | |
| 32 | 0***5 | HOLDER | |
| 33 | 0***2 | BOLT | |
| 34 | A***4 | WASHER, SPRING | |
| 100 | 4***7 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
