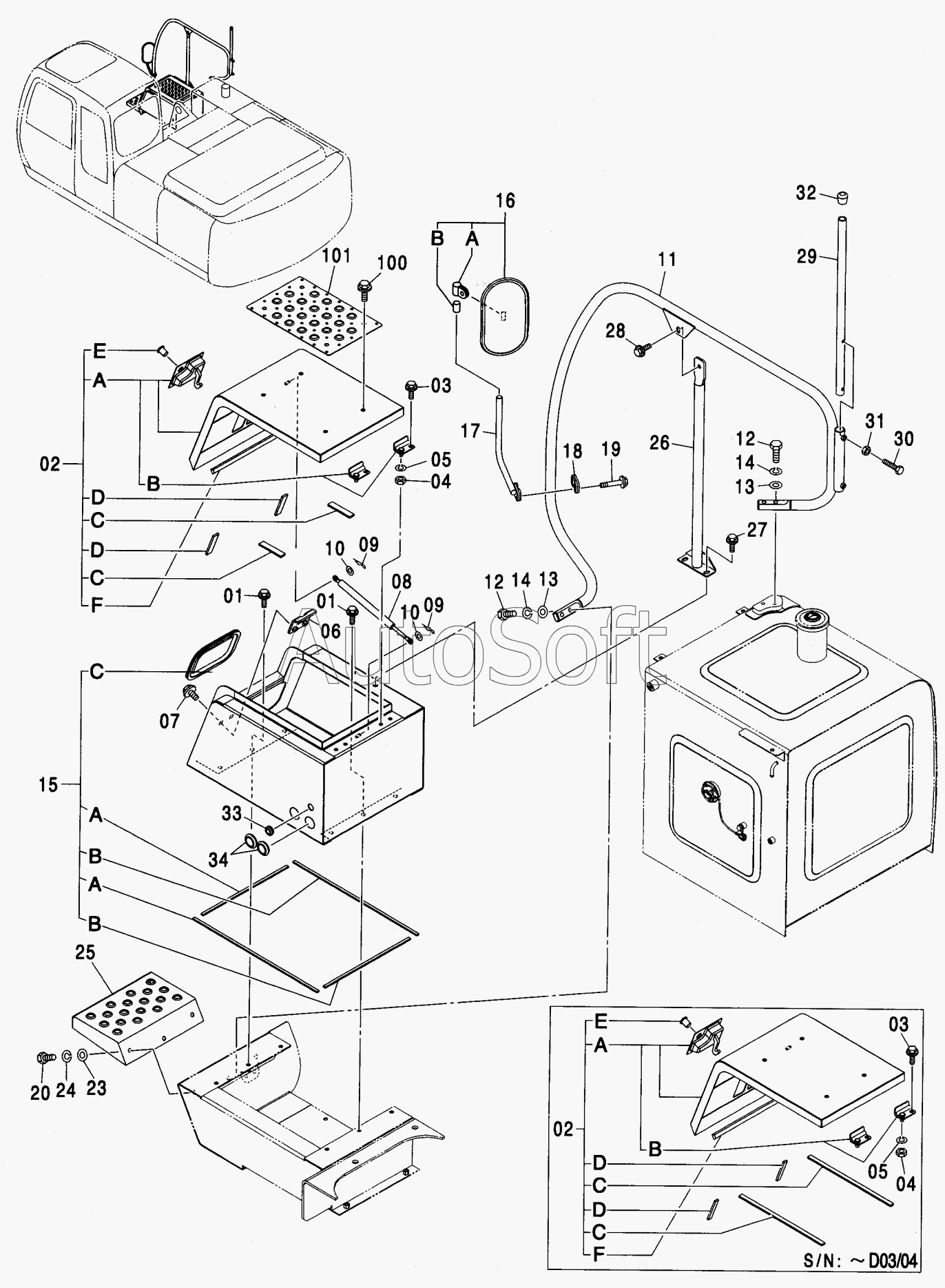

Каталог запасных частей к технике: Hitachi ZX-200 (2008). TOOL COVER
01
01
01
01
02A
02A
02A
02A
02B
02B
02C
02C
02C
02C
02C
02C
02C
02C
02C
02C
02C
02C
02D
02D
02D
02D
02D
02D
02E
02E
02F
02F
03
03
03
04
04
05
05
06
07
07
08
09
09
10
10
11
12
12
13
13
14
14
15A
15A
15A
15B
15B
15C
16
16A
16B
17
18
19
19
20
23
24
25
26
27
27
28
28
29
30
31
32
33
34
100
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | J***5 | BOLT, SEMS | |
| 01 | J***5 | BOLT, SEMS | |
| 02A | 6***4 | COVER | |
| 02A | 7***6 | COVER ASSY | |
| 02B | 9***1 | HINGE | |
| 02C | 4***2 | RUBBER | |
| 02C | 4***3 | RUBBER | |
| 02C | 4***4 | RUBBER | |
| 02D | 4***3 | RUBBER | |
| 02D | 4***4 | RUBBER | |
| 02E | 4***9 | CYL , LOCK | |
| 02F | 4***7 | TRIM | |
| 03 | J***2 | BOLT, SEMS | |
| 03 | J***5 | BOLT, SEMS | |
| 04 | J***0 | NUT | |
| 05 | А***0 | WASHER, SPRING | |
| 06 | 9***8 | CATCH | |
| 07 | J***5 | BOLT, SEMS | |
| 07 | J***5 | BOLT, SEMS | |
| 08 | 4***7 | STAY | |
| 09 | 4***7 | PIN, LOCK | |
| 10 | А***0 | WASHER, PLANE | |
| 100 | J***0 | BOLT, SEMS | |
| 100 | J***0 | BOLT, SEMS | |
| 101 | 3***7 | COVER | |
| 11 | 4***5 | STAY | |
| 12 | J***0 | BOLT | |
| 13 | А***2 | WASHER, PLANE | |
| 14 | А***2 | WASHER, SPRING | |
| 15A | 4***0 | RUBBER | |
| 15A | 6***8 | BOX | |
| 15B | 4***1 | RUBBER | |
| 15C | 4***9 | RUBBER | |
| 16 | 4***4 | MIRROR | |
| 16A | 4***6 | HOLDER | |
| 16B | 4***2 | PACKING | |
| 17 | 8***1 | STAY | |
| 18 | 4***1 | CLAMP | |
| 19 | J***5 | BOLT, SEMS | |
| 19 | J***5 | BOLT, SEMS | |
| 20 | J***0 | BOLT | |
| 23 | А***2 | WASHER, PLANE | |
| 24 | А***2 | WASHER, SPRING | |
| 25 | 3***5 | STEP | |
| 26 | 4***7 | STAY | |
| 27 | J***0 | BOLT, SEMS | |
| 27 | J***0 | BOLT, SEMS | |
| 28 | J***5 | BOLT, SEMS | |
| 28 | J***5 | BOLT, SEMS | |
| 29 | 4***9 | STAY | |
| 30 | М***0 | BOLT | |
| 31 | J***0 | NUT | |
| 32 | 4***1 | CAP | |
| 33 | 4***3 | BUSHING | |
| 34 | 4***5 | BUSHING, RUBBER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
