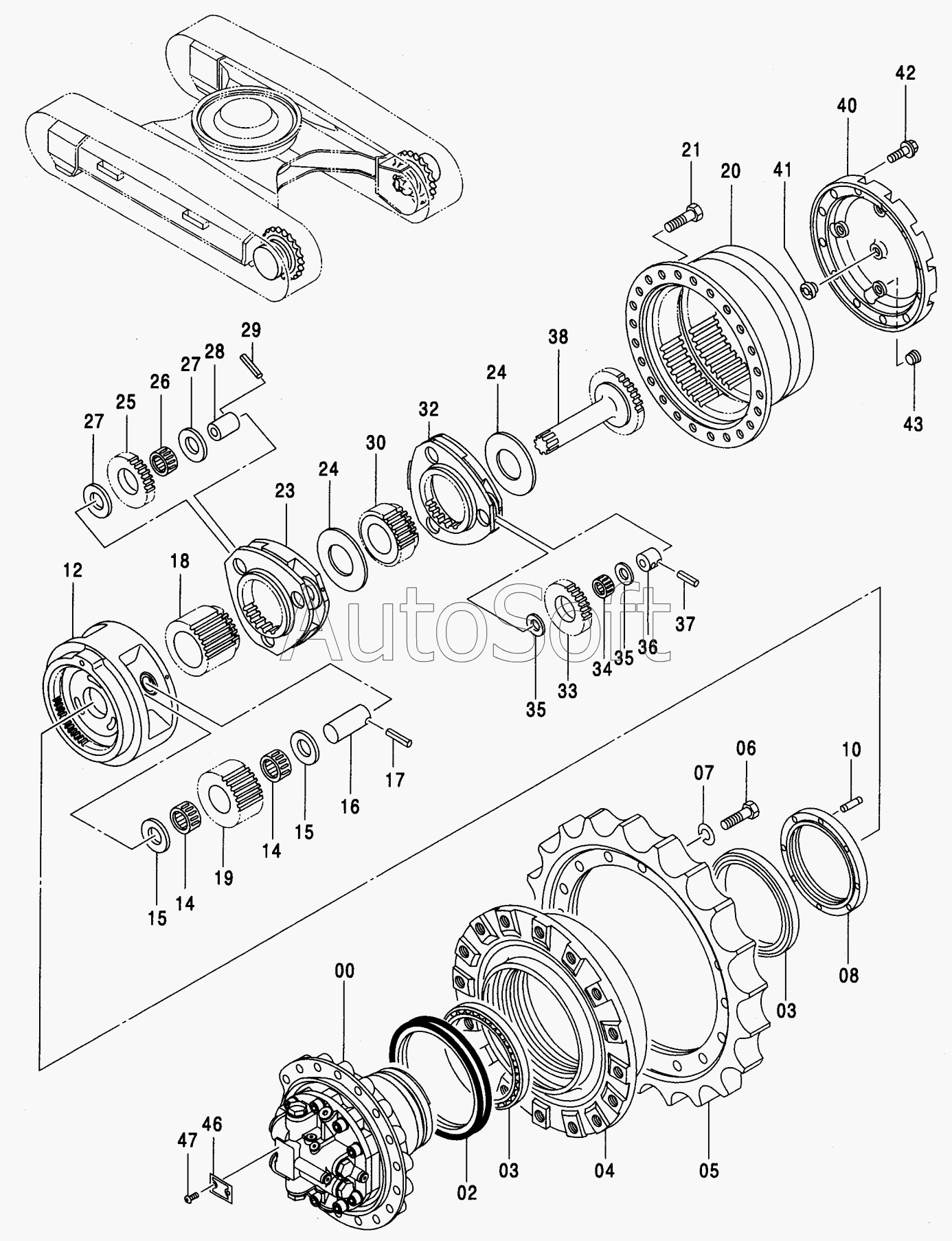

Каталог запасных частей к технике: Hitachi ZX-200 (2008). TRAVEL DEVICE <200, E, 210, H, K>
35
35
24
24
25
26
27
27
28
29
30
32
33
34
23
36
37
38
40
41
42
42
43
46
47
10
9195447
9168003
9195451
2
3
3
4
5
6
7
8
9170996
12
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9168003 | 9***3 | MOTOR | |
| 9170996 | 9***6 | TRAVEL DEVICE | |
| 9195447 | 9***7 | TRAVEL DEVICE | |
| 9195451 | 9***1 | MOTOR | |
| 2 | 4***3 | SEAL | |
| 3 | 4***3 | BRG. | |
| 4 | 1***3 | DRUM | |
| 5 | 1***0 | SPROCKET | |
| 6 | J***5 | BOLT | |
| 7 | А***0 | WASHER, SPRING | |
| 8 | 3***1 | NUT | |
| 10 | 4***2 | PIN, KNOCK | |
| 12 | 1***5 | CARRIER | |
| 14 | 4***3 | BRG. | |
| 15 | 4***1 | PLATE | |
| 16 | 4***8 | PIN | |
| 17 | 4***9 | PIN | |
| 18 | 3***6 | GEAR | |
| 19 | 3***3 | GEAR | |
| 20 | 1***7 | GEAR | |
| 21 | J***0 | BOLT | |
| 23 | 2***2 | CARRIER | |
| 24 | 4***3 | SPACER | |
| 25 | 3***5 | GEAR | |
| 26 | 4***2 | BRG. | |
| 27 | 4***2 | PLATE, THRUST | |
| 28 | 4***6 | PIN | |
| 29 | 4***0 | PIN, SPRING | |
| 30 | 3***9 | GEAR | |
| 32 | 1***6 | CARRIER | |
| 33 | 3***8 | GEAR | |
| 34 | 4***3 | BRG. | |
| 35 | 4***0 | PLATE | |
| 36 | 4***3 | PIN | |
| 37 | 4***3 | PIN | |
| 38 | 2***1 | SHAFT | |
| 40 | 2***3 | COVER | |
| 41 | 4***3 | PIN | |
| 42 | 4***6 | BOLT, SEMS | |
| 42 | J***0 | BOLT, SEMS | |
| 43 | 4***7 | PLUG | |
| 46 | 3***9 | NAME-PLATE | |
| 47 | М***4 | SCREW, DRIVE |
