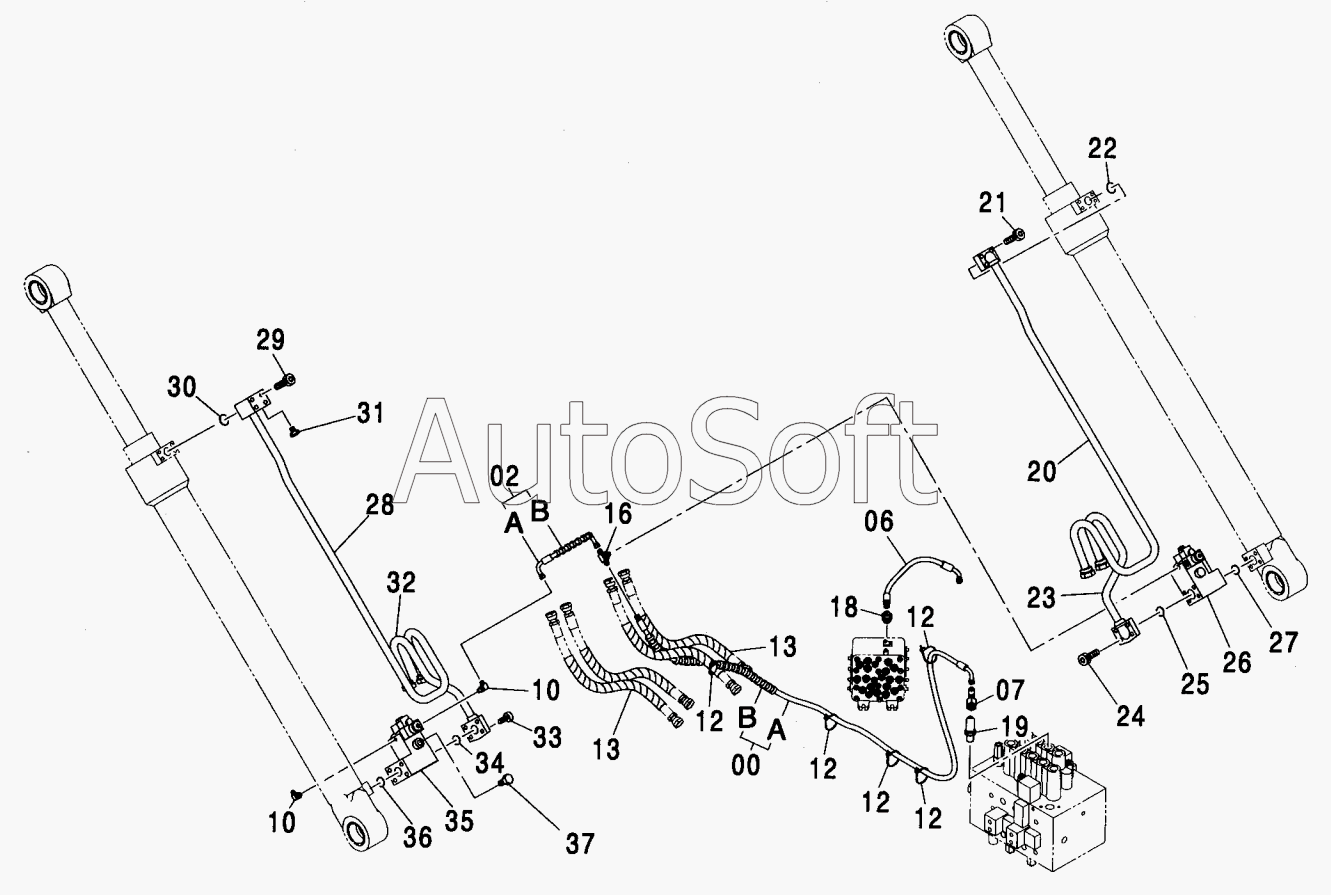

Каталог запасных частей к технике: Hitachi ZX-200 (2008). HOSE RUPTURE VALVE PIPING (MONO BOOM) :2 (ISO SPEC)
00
00A
00B
02
02A
02B
06
07
10
10
12
12
12
12
12
13
13
16
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 9***7 | HOSE ASSY | |
| 00A | 4***6 | HOSE | |
| 00B | 4***3 | PROTECTOR | |
| 02 | 9***5 | HOSE ASSY | |
| 02A | 4***9 | HOSE | |
| 02B | 4***3 | PROTECTOR | |
| 06 | 4***4 | HOSE | |
| 07 | 4***2 | UNION, M | |
| 10 | А***3 | ELBOW, S | |
| 10A | 9***6 | O-RING | |
| 12 | 4***2 | CLIP, BAND | |
| 13 | 4***4 | PROTECTOR | |
| 16 | А***3 | TEE, S | |
| 16A | 9***6 | O-RING | |
| 18 | А***3 | ADAPTER, S | |
| 18A | 4***0 | O-RING | |
| 19 | 4***3 | ELBOW, S | |
| 19A | 4***0 | O-RING | |
| 20 | 4***5 | PIPE | |
| 21 | М***6 | BOLT, SOCKET | |
| 22 | 4***0 | O-RING | |
| 23 | 4***6 | PIPE | |
| 24 | М***4 | BOLT | |
| 25 | 9***4 | O-RING | |
| 26 | 4***3 | VALVE | |
| 26 | 4***0 | VALVE | |
| 27 | 9***4 | O-RING | |
| 28 | 4***3 | PIPE | |
| 29 | М***5 | BOLT | |
| 30 | 4***0 | O-RING | |
| 31 | 4***3 | PLUG | |
| 31A | 4***6 | O-RING | |
| 32 | 4***4 | PIPE | |
| 33 | М***4 | BOLT | |
| 34 | 9***4 | O-RING | |
| 35 | 4***4 | VALVE | |
| 35 | 4***1 | VALVE | |
| 36 | 9***4 | O-RING | |
| 37 | 4***3 | PLUG | |
| 37A | 4***6 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
