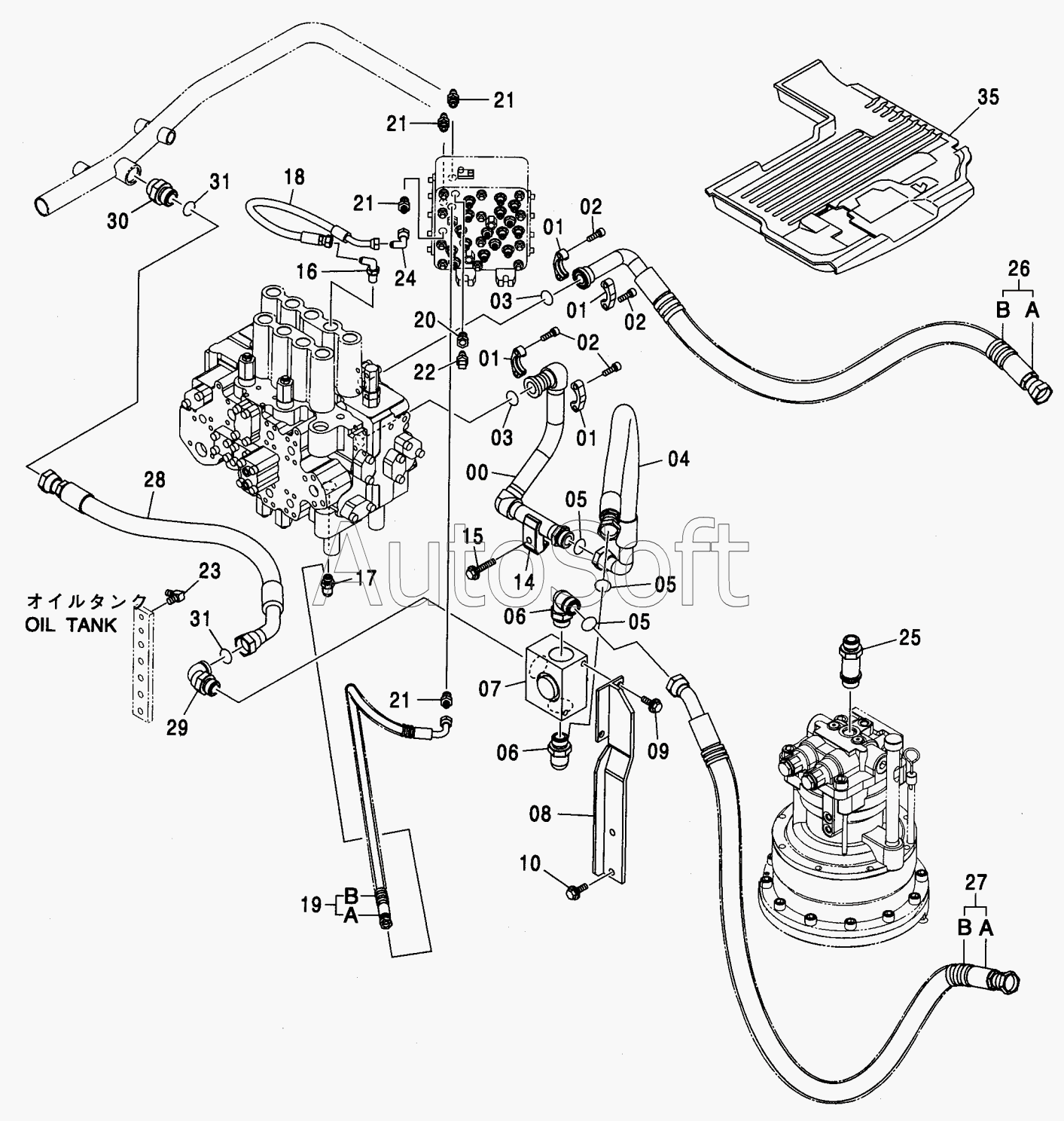

Каталог запасных частей к технике: Hitachi ZX-200 (2008). MAIN PIPING (BREAKER & CRUSHER) <210,N,240>
00
01
01
01
01
02
02
02
03
03
04
05
05
05
06
06
07
08
09
09
10
10
14
15
15
16
17
18
19
19A
19B
20
21
21
21
21
22
23
24
25
26
26A
26B
27
27A
27B
28
29
30
31
31
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 8***4 | PIPE | |
| 01 | 9***3 | FLANGE, SPLIT | |
| 02 | J***0 | BOLT, SOCKET | |
| 03 | 9***3 | O-RING | |
| 04 | 4***2 | HOSE | |
| 05 | 4***8 | O-RING | |
| 06 | А***8 | ELBOW, S | |
| 06A | 4***9 | O-RING | |
| 07 | 4***9 | VALVE, SELECTOR | |
| 08 | 8***6 | BRACKET | |
| 09 | J***0 | BOLT, SEMS | |
| 09 | J***0 | BOLT, SEMS | |
| 10 | J***5 | BOLT, SEMS | |
| 10 | J***5 | BOLT, SEMS | |
| 14 | 4***7 | CLAMP, PIPE | |
| 15 | J***5 | BOLT, SEMS | |
| 15 | J***5 | BOLT, SEMS | |
| 16 | 4***3 | ELBOW, S | |
| 16A | 4***0 | O-RING | |
| 17 | А***3 | ELBOW, S | |
| 17A | 4***0 | O-RING | |
| 18 | 4***4 | HOSE | |
| 19 | 9***6 | HOSE ASSY | |
| 19A | 4***3 | HOSE | |
| 19B | 4***3 | PROTECTOR | |
| 20 | 4***6 | REDUCER, S | |
| 20A | 4***0 | O-RING | |
| 21 | А***3 | ADAPTER, S | |
| 21A | 4***0 | O-RING | |
| 22 | 4***5 | SENSOR, PRES. | |
| 23 | А***2 | ELBOW, S | |
| 23A | 9***6 | O-RING | |
| 24 | 4***6 | UNION, S | |
| 25 | 4***8 | ADAPTERS | |
| 25A | 4***4 | O-RING | |
| 26 | 9***0 | HOSE ASSY | |
| 26A | 4***8 | HOSE | |
| 26B | 4***4 | PROTECTOR | |
| 27 | 9***6 | HOSE ASSY | |
| 27A | 4***8 | HOSE | |
| 27B | 4***4 | PROTECTOR | |
| 28 | 4***2 | HOSE | |
| 29 | А***0 | ELBOW | |
| 29A | 4***9 | O-RING | |
| 30 | А***0 | ADAPTERS | |
| 30A | 4***9 | O-RING | |
| 31 | 4***9 | O-RING | |
| 35 | 3***9 | MAT, FLOOR |
