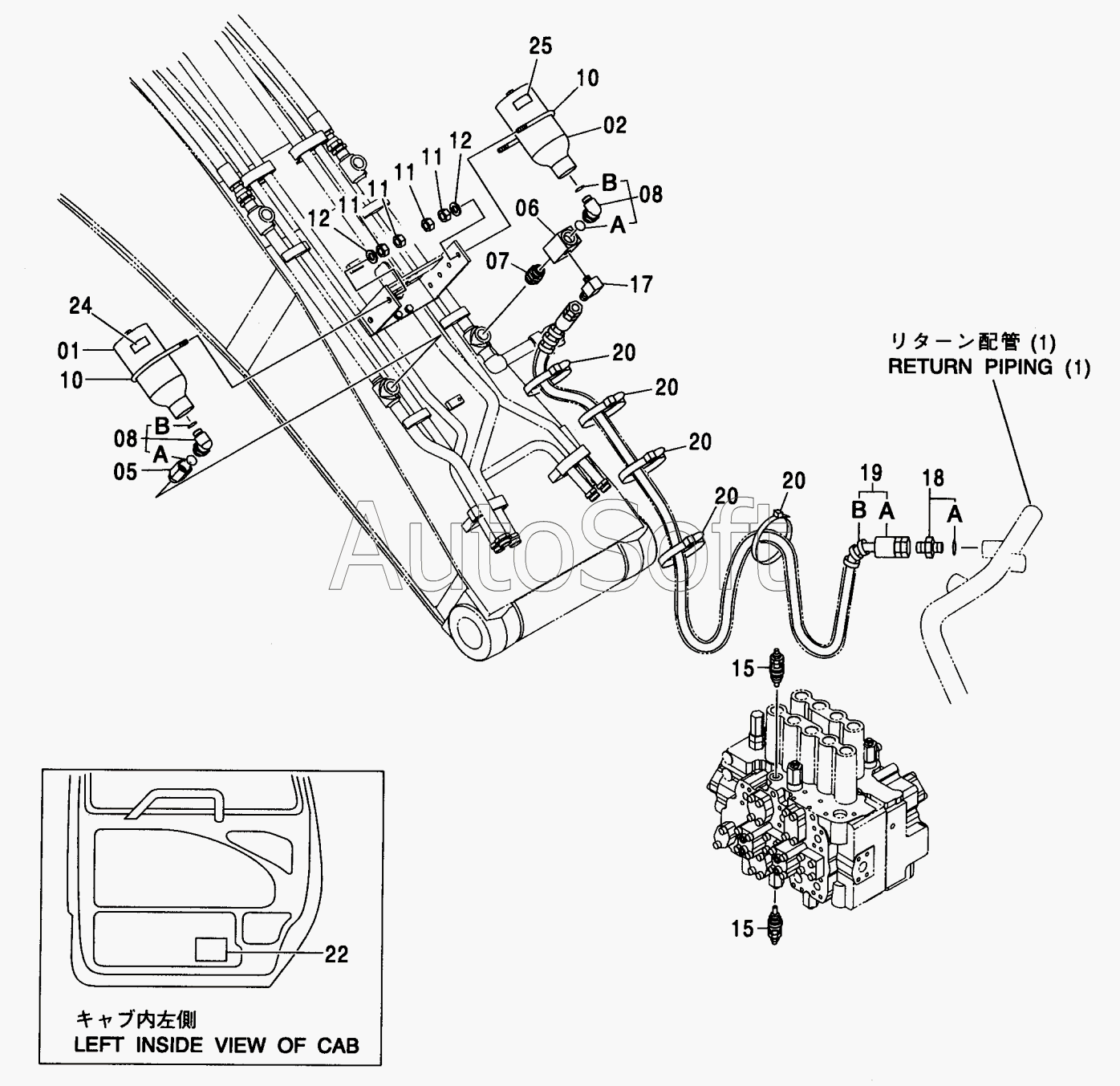

Каталог запасных частей к технике: Hitachi ZX-200 (2008). NPK COMMON PIPING (BREAKER & CRUSHER) <200, E, H, K>
01
02
05
06
07
08
08
08A
08A
08B
08B
10
10
11
11
11
11
12
12
15
15
17
18
18A
19
19A
19B
20
20
20
20
20
22
22
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 4***9 | ACCUMULATOR | |
| 02 | 4***7 | ACCUMULATOR | |
| 05 | 4***1 | ADAPTER, S | |
| 05A | 4***9 | O-RING | |
| 06 | 4***5 | VALVE | |
| 07 | 4***6 | ADAPTER, S | |
| 07A | 4***9 | O-RING | |
| 08 | 4***7 | ELBOW | |
| 08A | 4***9 | O-RING | |
| 08B | 4***1 | O-RING | |
| 10 | 4***1 | BOLT | |
| 11 | J***2 | NUT | |
| 12 | А***2 | WASHER, PLANE | |
| 15 | 4***2 | VALVE | |
| 17 | 4***6 | ELBOW, S | |
| 18 | 4***8 | ADAPTER | |
| 18A | 4***0 | O-RING | |
| 19 | 9***4 | HOSE ASSY | |
| 19A | 4***5 | HOSE | |
| 19B | 4***3 | PROTECTOR | |
| 20 | 4***2 | CLIP, BAND | |
| 22 | 4***6 | NAME-PLATE | |
| 22 | 4***8 | NAME-PLATE | |
| 24 | 4***5 | NAME-PLATE | |
| 25 | 4***4 | NAME-PLATE |
