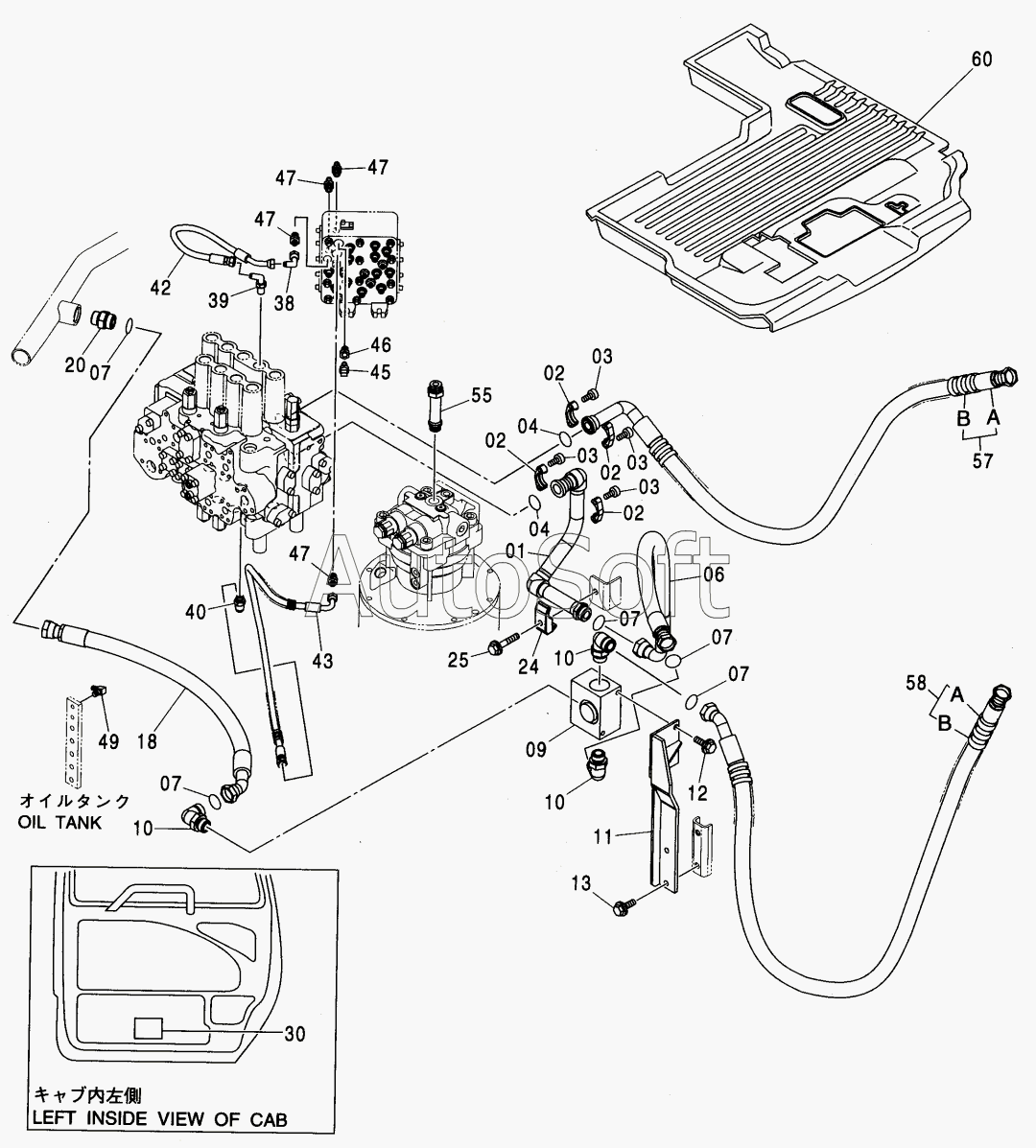

Каталог запасных частей к технике: Hitachi ZX-230 (2008). MAIN PIPING (BREAKER & CRUSHER)<230, H, K>
01
02
02
02
02
03
03
03
03
04
04
06
07
07
07
07
07
09
10
10
10
11
12
12
13
13
18
20
24
25
25
30
30
38
39
40
42
43
45
46
47
47
47
47
49
55
57
57A
57B
58
58A
58B
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 8***4 | PIPE | |
| 02 | 9***3 | FLANGE, SPLIT | |
| 03 | J***0 | BOLT, SOCKET | |
| 04 | 9***3 | O-RING | |
| 06 | 4***0 | HOSE | |
| 07 | 4***8 | O-RING | |
| 09 | 4***9 | VALVE, SELECTOR | |
| 10 | А***8 | ELBOW, S | |
| 10A | 4***9 | O-RING | |
| 11 | 8***0 | BRACKET | |
| 12 | J***0 | BOLT, SEMS | |
| 12 | J***0 | BOLT, SEMS | |
| 13 | J***5 | BOLT, SEMS | |
| 13 | J***5 | BOLT, SEMS | |
| 18 | 4***6 | HOSE | |
| 20 | А***8 | ADAPTER, S | |
| 20A | 4***9 | O-RING | |
| 24 | 4***7 | CLAMP, PIPE | |
| 25 | J***5 | BOLT, SEMS | |
| 25 | J***5 | BOLT, SEMS | |
| 30 | 4***6 | NAME-PLATE | |
| 30 | 4***8 | NAME-PLATE | |
| 38 | 4***6 | UNION, S | |
| 39 | 4***3 | ELBOW, S | |
| 39A | 4***0 | O-RING | |
| 40 | А***3 | ELBOW, S | |
| 40A | 4***0 | O-RING | |
| 42 | 4***4 | HOSE | |
| 43 | 9***6 | HOSE ASSY | |
| 45 | 4***5 | SENSOR, PRES. | |
| 46 | 4***6 | REDUCER, S | |
| 47 | А***3 | ADAPTER, S | |
| 47A | 4***0 | O-RING | |
| 49 | А***2 | ELBOW, S | |
| 49A | 9***6 | O-RING | |
| 55 | 4***8 | ADAPTERS | |
| 55A | 4***4 | O-RING | |
| 57 | 9***2 | HOSE ASSY | |
| 57A | 4***5 | HOSE | |
| 57B | 4***4 | PROTECTOR | |
| 58 | 9***3 | HOSE ASSY | |
| 58A | 4***9 | HOSE | |
| 58B | 4***4 | PROTECTOR | |
| 60 | 3***9 | MAT, FLOOR |
