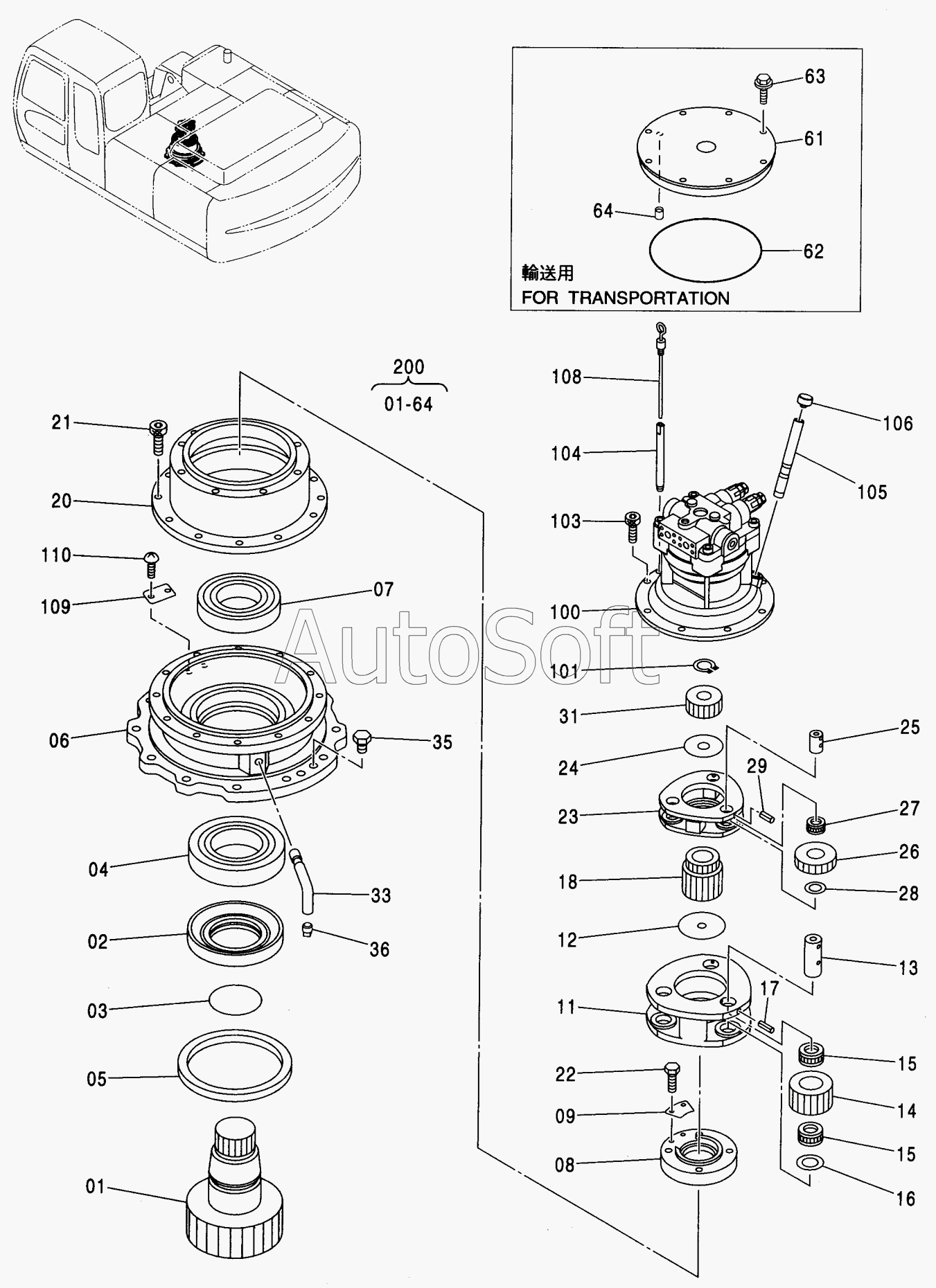

Каталог запасных частей к технике: Hitachi ZX-230 (2008). SWING DEVICE
1
1
2
3
4
5
6
7
8
9
11
12
13
14
15
15
15
16
17
18
20
21
22
23
24
25
26
27
28
29
31
33
35
36
61
62
63
63
64
64
100
101
103
103
104
105
106
108
109
110
200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | SHAFT, PROP. | |
| 2 | 3***8 | SLEEVE | |
| 3 | А***0 | O-RING | |
| 4 | 4***3 | BRG. , ROL | |
| 5 | 4***6 | SEAL, OIL | |
| 6 | 1***6 | HOUSING | |
| 7 | 4***4 | BRG. , ROL. | |
| 8 | 3***7 | NUT | |
| 9 | 4***2 | PLATE, LOCK | |
| 11 | 1***6 | CARRIER | |
| 12 | 4***4 | PLATE, THRUST | |
| 13 | 4***5 | PIN | |
| 14 | 3***5 | GEAR, PLANETARY | |
| 15 | 4***0 | BRG. | |
| 15 | 4***4 | BRG., NEEDLE | |
| 16 | 4***9 | PLATE, THRUST | |
| 17 | 4***7 | PIN,SPRING | |
| 18 | 3***6 | GEAR, SUN | |
| 20 | 1***8 | GEAR, RING | |
| 21 | М***0 | BOLT, SOCKET | |
| 22 | J***6 | BOLT | |
| 23 | 1***2 | CARRIER | |
| 24 | 4***0 | PLATE, THRUST | |
| 25 | 4***1 | PIN | |
| 26 | 3***2 | GEAR, PLANETARY | |
| 27 | 4***8 | BRG. , NEEDLE | |
| 28 | 4***5 | PLATE, THRUST | |
| 29 | 4***8 | PIN, SPRING | |
| 31 | 3***9 | GEAR, SUN | |
| 33 | 3***6 | PIPE | |
| 35 | 4***4 | PLUG | |
| 36 | 9***2 | PLUG | |
| 61 | 8***5 | COVER | |
| 62 | 4***5 | O-RING | |
| 63 | J***0 | BOLT, SEMS | |
| 63 | J***0 | BOLT, SEMS | |
| 64 | 9***1 | PLUG | |
| 100 | 4***1 | MOTOR, OIL | |
| 101 | 9***2 | RING, RETAINING | |
| 103 | М***8 | BOLT, SOCKET | |
| 103 | М***0 | BOLT, SOCKET | |
| 104 | 4***2 | PIPE | |
| 105 | 4***8 | PIPE | |
| 106 | 4***5 | CAP | |
| 108 | 3***3 | GAUGE | |
| 109 | 3***3 | NAME-PLATE | |
| 110 | М***4 | SCREW, DRIVE | |
| 200 | 9***3 | SWING, DEVICE |
