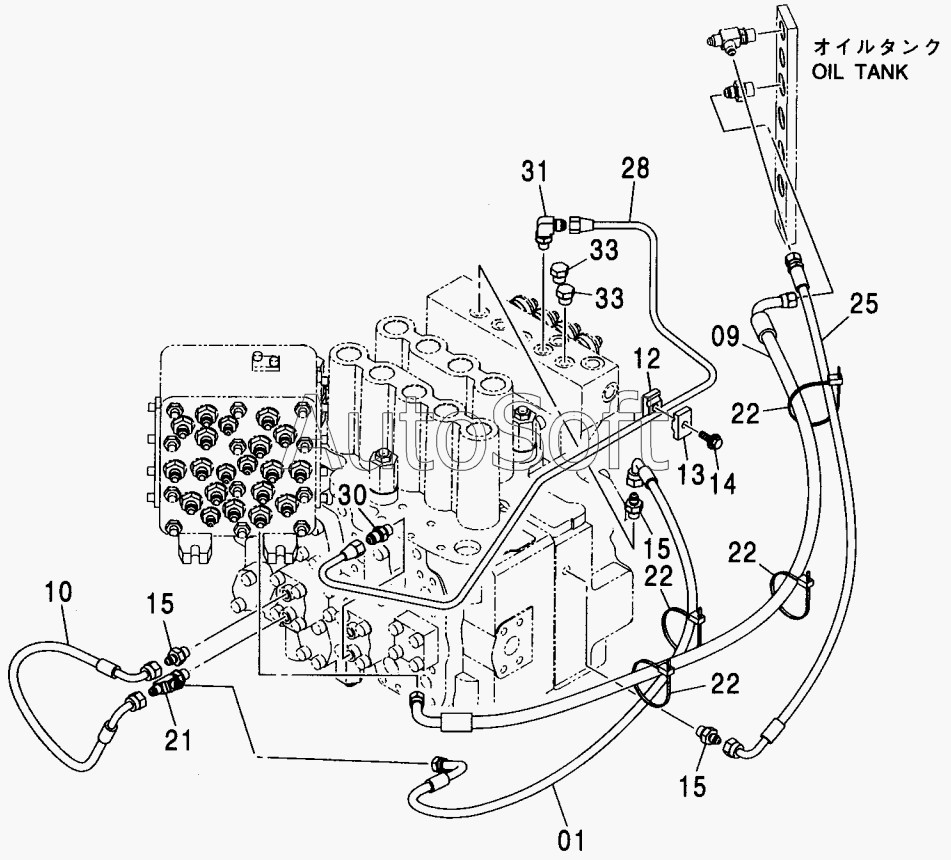

Каталог запасных частей к технике: Hitachi ZX-230 (2008). PILOT PIPING (I-1)
01
09
10
12
13
14
15
15
15
21
22
22
22
22
25
28
30
31
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 4***5 | HOSE | |
| 09 | 4***0 | HOSE, PLASTIC, (DF) | |
| 10 | 4***1 | HOSE | |
| 12 | 9***5 | CLAMP | |
| 13 | 9***6 | CLAMP | |
| 14 | J***5 | BOLT, SEMS | |
| 15 | А***2 | ADAPTER, S | |
| 15A | 9***6 | O-RING | |
| 21 | А***2 | TEE, S | |
| 21A | 9***6 | O-RING | |
| 22 | 4***2 | CLIP, BAND | |
| 25 | 4***5 | HOSE, PLASTIC, (DJ) | |
| 28 | 3***6 | PIPE | |
| 30 | 4***4 | FITTING, PIPE | |
| 30A | 9***6 | O-RING | |
| 31 | 4***0 | ELBOW, S | |
| 31A | 9***6 | O-RING | |
| 33 | А***2 | PLUG | |
| 33A | 9***6 | O-RING |
