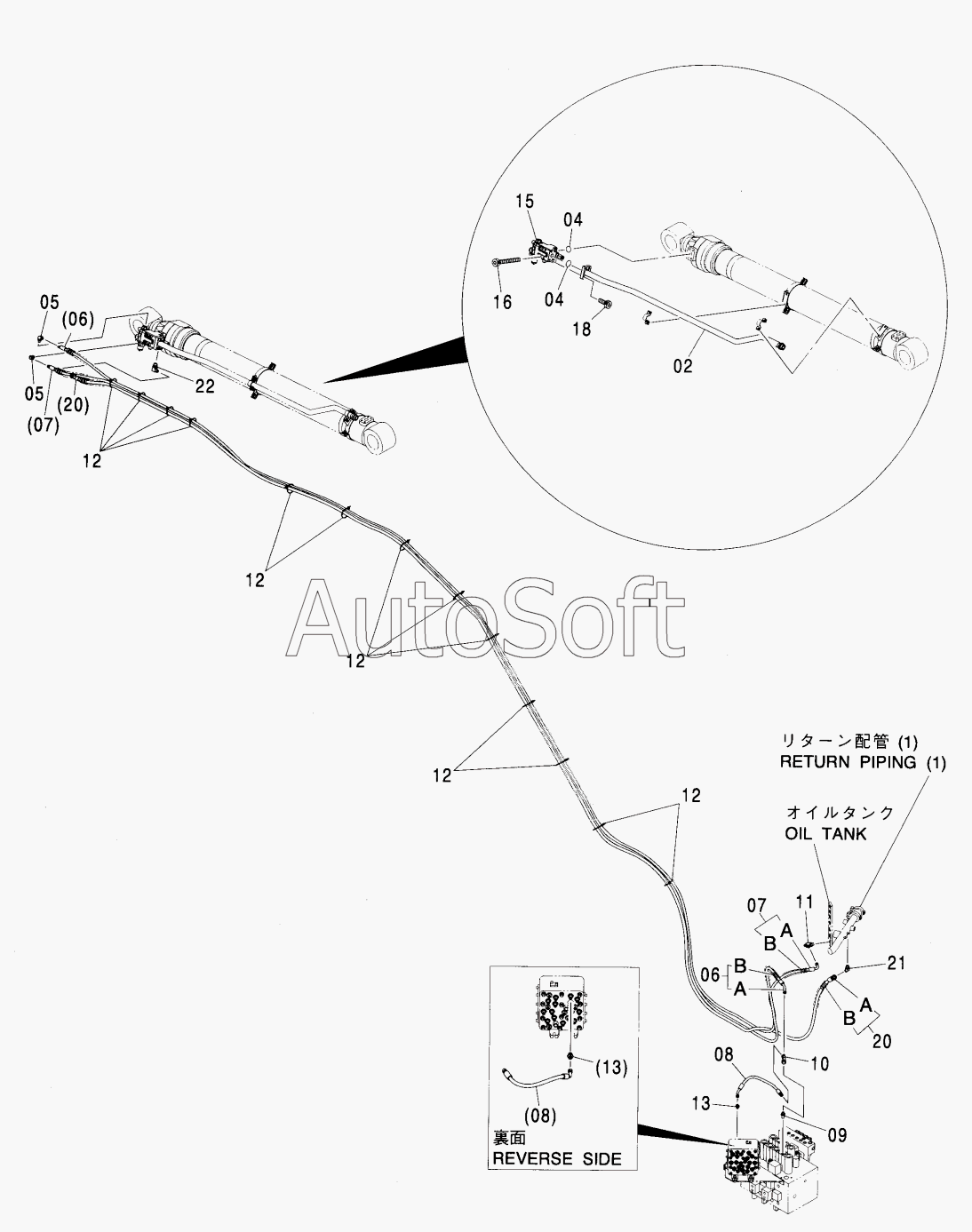

Каталог запасных частей к технике: Hitachi ZX-270 (2008). HOSE RUPTURE VALVE PIPING (ARM)ISO SPEC. (MONO BOOM)
02
04
04
05
05
06
06
06A
06B
07
07
07A
07B
08
08
09
10
11
12
12
12
12
12
13
13
15
16
18
20
20
20A
20B
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02 | 8***4 | РIРЕ | |
| 04 | А***5 | O-RING | |
| 05 | А***3 | ELBOW, S | |
| 05A | 9***6 | O-RING | |
| 06 | 9***4 | НОSЕ АSSY | |
| 06A | 4***7 | НОSЕ | |
| 06B | 4***3 | PROTECTOR | |
| 07 | 9***9 | HOSE ASSY | |
| 07A | 4***2 | HOSE | |
| 07B | 4***3 | PROTECTOR | |
| 08 | 4***4 | HOSE | |
| 09 | 4***2 | ADAPTER, S | |
| 09A | 4***0 | O-RING | |
| 10 | 4***2 | UNION, M | |
| 11 | А***3 | TEE, S | |
| 11A | 4***0 | O-RING | |
| 12 | 4***2 | CLIP, BAND | |
| 13 | А***3 | ADAPTER, S | |
| 13A | 4***0 | O-RING | |
| 15 | 4***9 | VАLVЕ, НОLDING | |
| 16 | J***2 | BOLT, SOCKET | |
| 18 | J***0 | BOLT | |
| 20 | 9***4 | НОSЕ АSSY | |
| 20A | 4***0 | НОSЕ | |
| 20B | 4***3 | PROTECTOR | |
| 21 | А***4 | ELBOW, S | |
| 21A | 4***0 | O-RING | |
| 22 | А***4 | ELBOW, S | |
| 22A | 4***8 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
