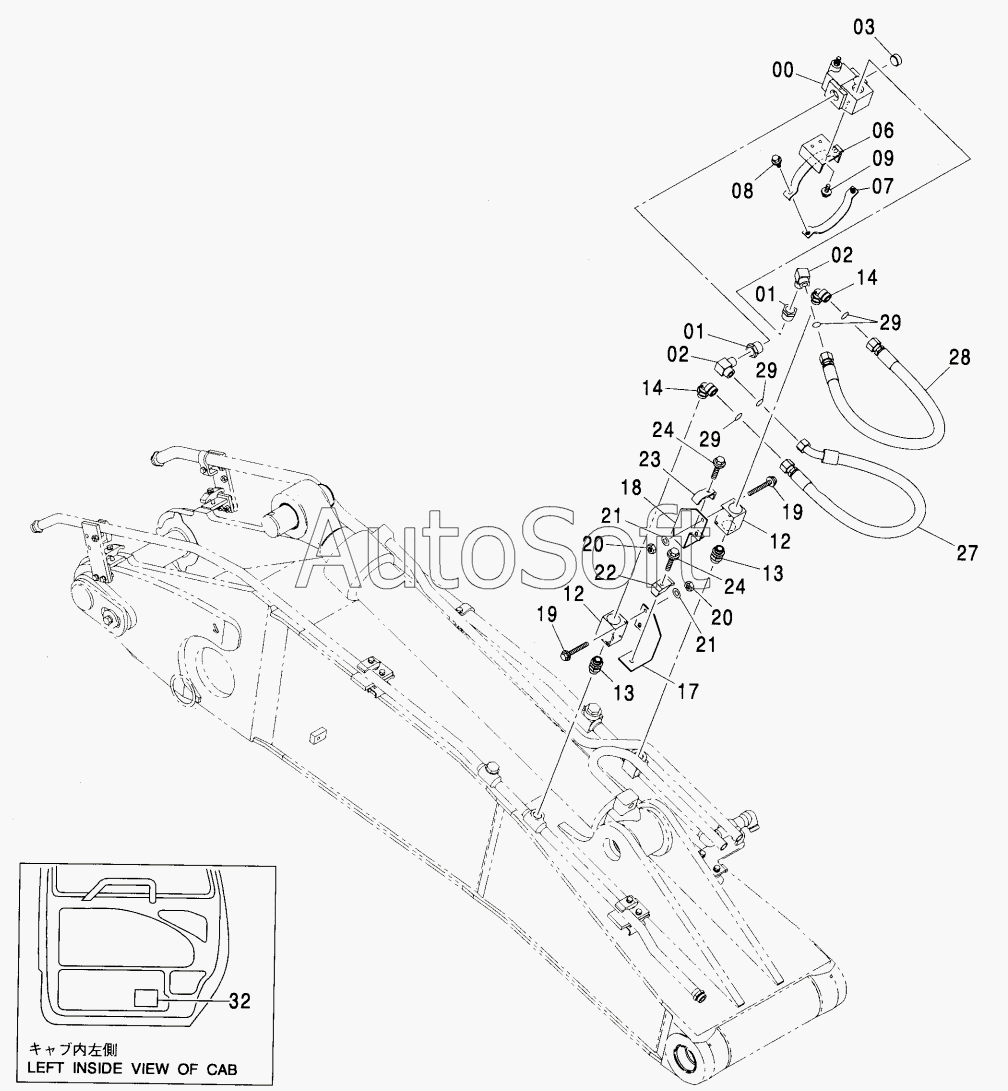

Каталог запасных частей к технике: Hitachi ZX-270 (2008). HSB COMMON PIPING (BREAKER & CRUSHER)2P-BOOM<280>
00
01
01
02
02
03
06
07
08
09
12
12
13
13
14
14
17
18
19
19
20
20
21
21
22
23
24
24
27
28
29
29
29
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 4***2 | VАLVЕ, RЕLIЕF | |
| 01 | 9***5 | REDUCER | |
| 02 | 4***6 | ELBOW | |
| 03 | 9***6 | РLUG | |
| 06 | 8***7 | СLАМР | |
| 07 | 9***4 | CLAMP | |
| 08 | J***5 | BOLT, SEMS | |
| 09 | J***0 | BOLT, SEMS | |
| 12 | 4***5 | VALVE, STOP | |
| 13 | 4***6 | ADAPTER, S | |
| 13A | 4***9 | O-RING | |
| 14 | А***8 | ELBOW, S | |
| 14A | 4***9 | O-RING | |
| 17 | 8***3 | BRACKET | |
| 18 | 8***2 | BRACKET | |
| 19 | J***0 | BOLT, SEMS | |
| 20 | J***0 | NUT | |
| 21 | А***0 | WASHER, PLANE | |
| 22 | 4***7 | CLAMP, PIPE | |
| 23 | 4***8 | CLAMP | |
| 24 | J***0 | BOLT, SEMS | |
| 27 | 4***7 | НОSЕ | |
| 28 | 4***8 | HOSE | |
| 29 | 4***8 | O-RING | |
| 32 | 3***1 | NAME-PLATE | |
| 32 | 3***2 | NAME-PLATE | |
| 32 | 3***3 | NAME-PLATE | |
| 32 | 3***4 | NAME-PLATE | |
| 32 | 3***5 | NAME-PLATE | |
| 32 | 3***6 | NAME-PLATE | |
| 32 | 3***6 | NAME-PLATE | |
| 32 | 3***8 | NAME-PLATE | |
| 32 | 3***0 | NAME-PLATE | |
| 32 | 4***7 | NAME-PLATE | |
| 32 | 4***9 | NAME-PLATE | |
| 32 | 4***8 | NAME-PLATE |
