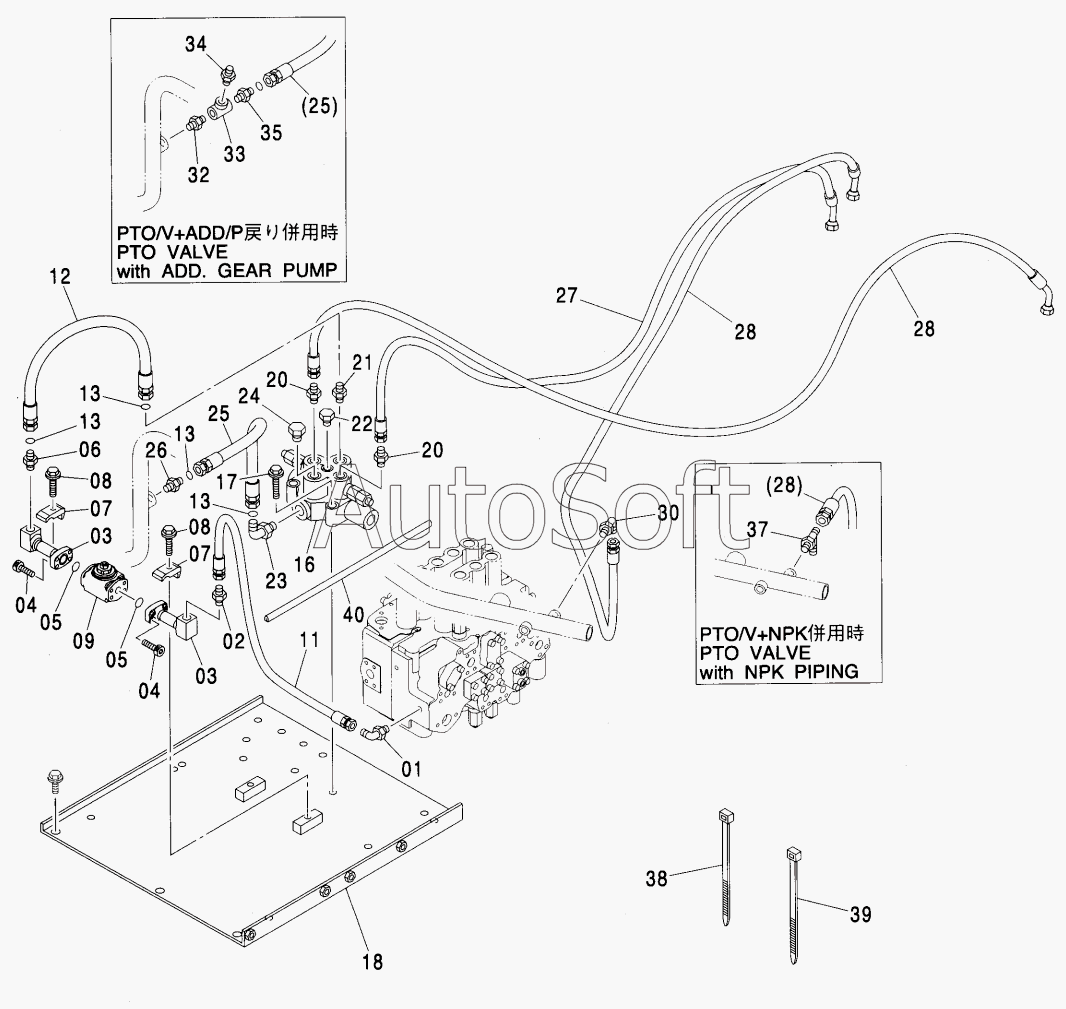

Каталог запасных частей к технике: Hitachi ZX-270 (2008). MAIN PIPING (PTO)MONO BOOM
01
02
03
03
04
04
05
05
06
07
07
08
08
09
11
12
13
13
13
13
16
17
18
20
20
21
22
23
24
25
25
26
27
28
28
28
30
32
33
34
35
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | А***3 | ELBOW, S | |
| 01A | 4***0 | O-RING | |
| 02 | А***3 | ADAPTER, S | |
| 02A | 4***8 | O-RING | |
| 03 | 9***2 | PIPE | |
| 04 | J***0 | BOLT, SOCKET | |
| 05 | 9***9 | O-RING | |
| 06 | А***4 | ADAPTER, S | |
| 06A | 4***8 | O-RING | |
| 07 | 4***6 | CLAMP, PIPE | |
| 08 | J***0 | BOLT, SEMS | |
| 09 | 4***3 | VALVE, SLOW-RETURN | |
| 11 | 4***3 | HOSE | |
| 12 | 4***7 | HOSE | |
| 13 | 4***8 | O-RING | |
| 16 | 4***1 | VALVE, CONTROL | |
| 17 | J***5 | BOLT, SEMS | |
| 18 | 7***4 | COVER | |
| 20 | А***3 | ADAPTER, S | |
| 20A | 4***8 | O-RING | |
| 21 | А***4 | ADAPTER, S | |
| 21A | 4***8 | O-RING | |
| 22 | 4***4 | PLUG | |
| 22A | 4***0 | O-RING | |
| 23 | А***4 | ELBOW, S | |
| 23A | 4***8 | O-RING | |
| 24 | 4***1 | PLUG | |
| 24A | 4***8 | O-RING | |
| 25 | 4***0 | HOSE | |
| 26 | А***4 | ADAPTERS | |
| 26A | 4***4 | O-RING | |
| 27 | 4***3 | HOSE | |
| 28 | 4***2 | HOSE | |
| 30 | А***3 | ELBOW, S | |
| 30A | 4***0 | O-RING | |
| 32 | 4***3 | ADAPTERS | |
| 32A | 4***4 | O-RING | |
| 33 | 9***3 | TEE, S | |
| 34 | 4***7 | ADAPTER, S | |
| 35 | 4***4 | ADAPTERS | |
| 37 | 4***3 | TEE | |
| 37A | 4***0 | O-RING | |
| 38 | 4***9 | CLIP, BAND | |
| 39 | 4***2 | CLIP, BAND | |
| 40 | 4***8 | RUBBER |
