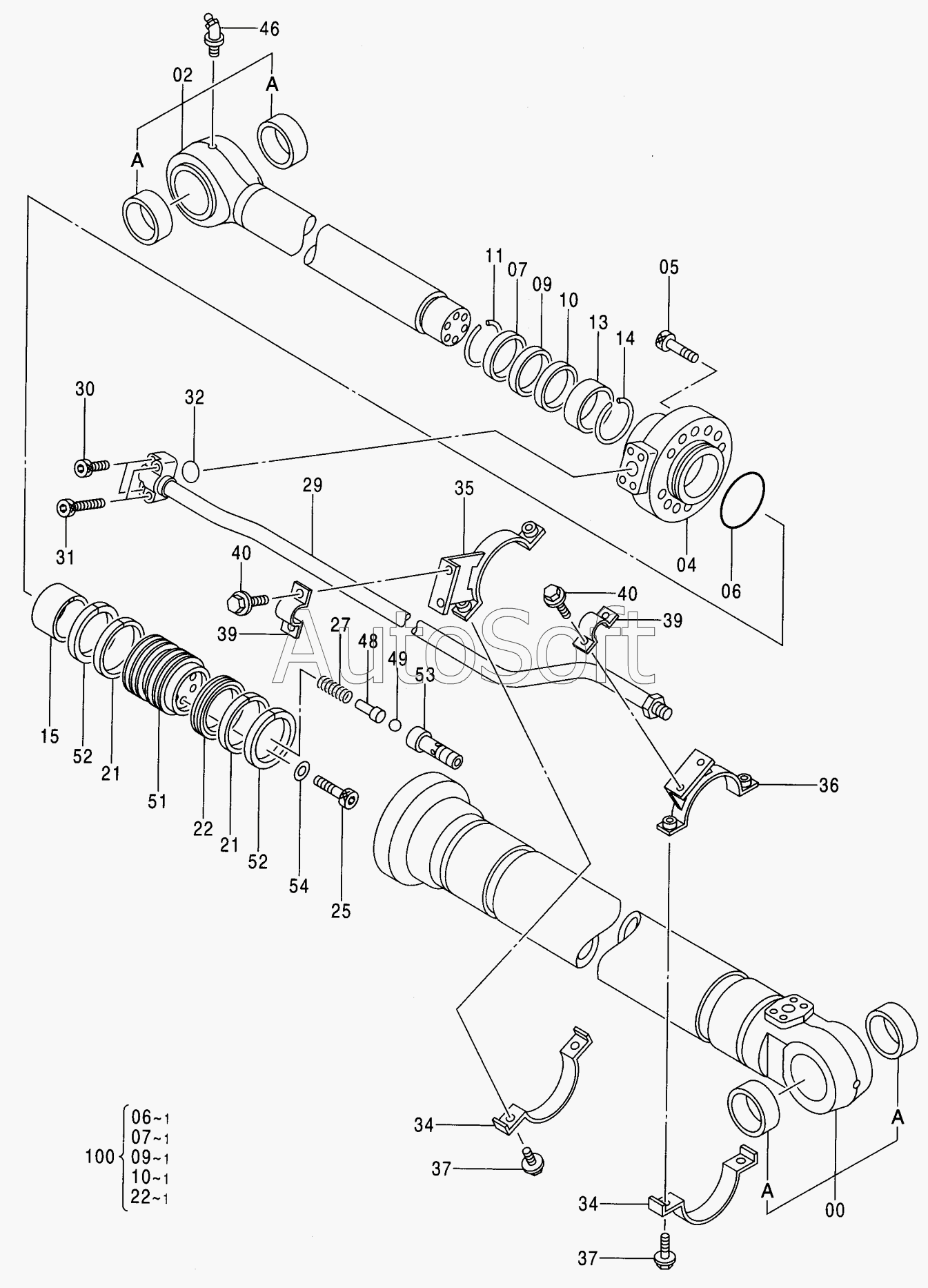

Каталог запасных частей к технике: Hitachi Компоненты ZX-230 (2008). CYL., ARM (MONO BOOM)
40
40
29
30
31
32
34
34
35
36
37
37
37
39
39
40
27
46
48
49
51
51
52
52
53
54
54
100
7
7
9205254
7037627
9207056
4397790
4397790
2
2
4397790
4397790
4
5
6
6
9187392
9
9
10
10
11
13
14
15
21
21
22
22
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4397790 | 4***0 | BUSHING | |
| 4397790 | 4***0 | BUSHING | |
| 7037627 | 7***7 | TUBE, CYL | |
| 9187392 | 9***2 | CYL. , ARM, | |
| 9205254 | 9***4 | CYL. , ARM, | |
| 9207056 | 9***6 | TUBE, CYL | |
| 2 | 7***0 | ROD, PISTON | |
| 2 | 7***8 | ROD, PISTON | |
| 4 | 1***3 | HEAD, CYL. | |
| 5 | М***0 | BOLT, SOCKET | |
| 6 | 4***4 | O-RING | |
| 7 | 4***8 | SEAL, DUST | |
| 9 | 4***0 | SEAL | |
| 10 | 4***5 | RING | |
| 11 | 4***9 | RING, RETAINING | |
| 13 | 4***0 | BUSHING | |
| 14 | 4***6 | RING, RETAINING | |
| 15 | 3***6 | RING, CUSHION | |
| 21 | 4***1 | RING, WEAR | |
| 22 | 4***0 | RING, SEAL | |
| 25 | 4***7 | BOLT, SOCKET | |
| 25 | 4***7 | BOLT, SOCKET | |
| 27 | 4***7 | SPRING, COMPRES. | |
| 29 | 8***4 | PIPE | |
| 30 | М***5 | BOLT | |
| 31 | М***0 | BOLT, SOCKET | |
| 32 | А***5 | O-RING | |
| 34 | 3***4 | CLAMP | |
| 35 | 8***3 | CLAMP | |
| 36 | 8***4 | CLAMP | |
| 37 | J***5 | BOLT, SEMS | |
| 37 | J***5 | BOLT, SEMS | |
| 39 | 4***2 | CLAMP, PIPE | |
| 40 | J***5 | BOLT, SEMS | |
| 40 | J***5 | BOLT, SEMS | |
| 46 | J***1 | FITTING, GREASE | |
| 48 | 4***1 | STOPPER | |
| 49 | 4***2 | BALL | |
| 51 | 3***4 | PISTON | |
| 51 | 3***0 | PISTON | |
| 52 | 4***3 | RING, TEFLON | |
| 53 | 4***1 | PLUNGER | |
| 54 | 4***1 | WASHER | |
| 54 | 4***7 | WASHER | |
| 100 | 4***3 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
