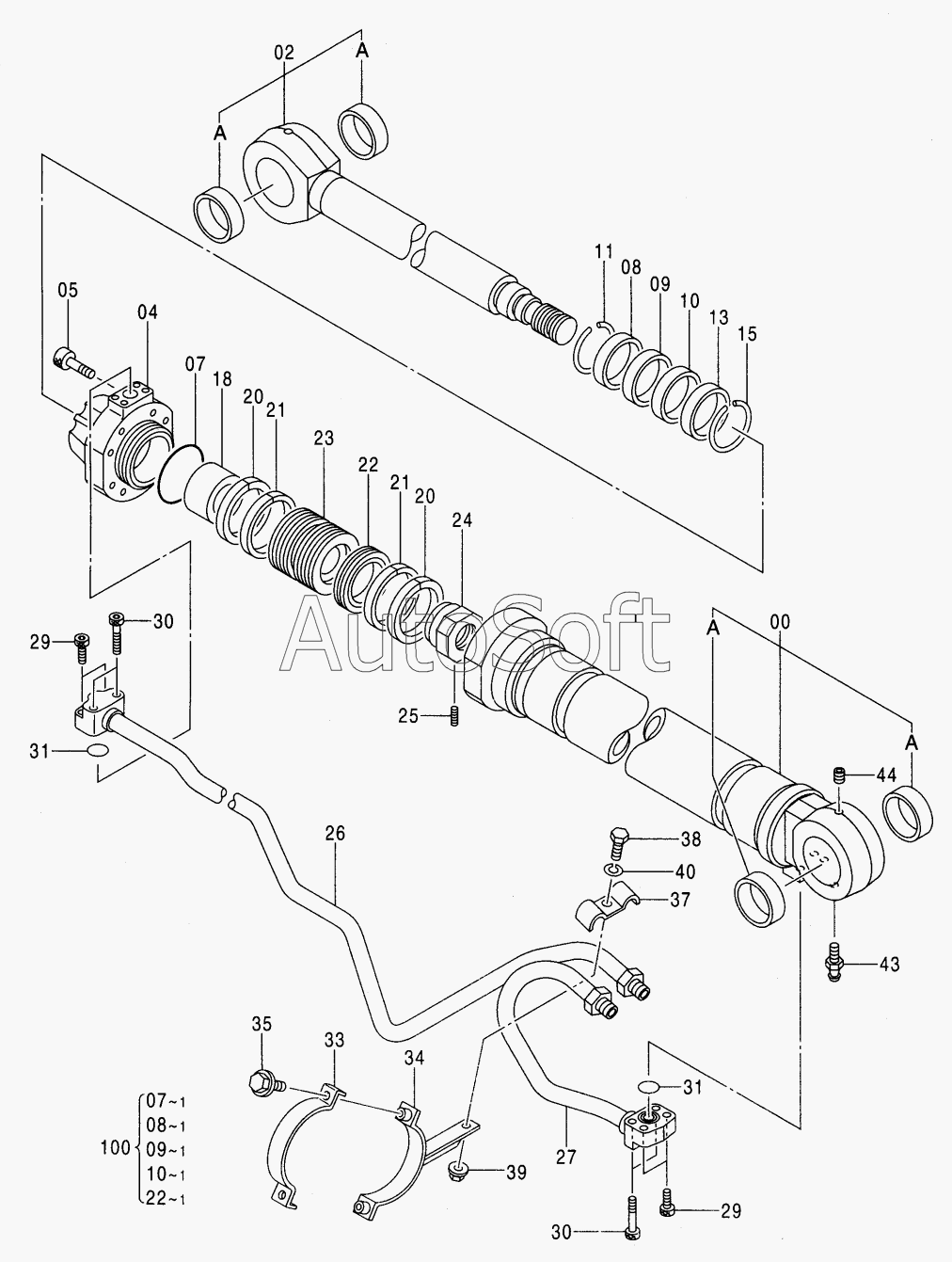

Каталог запасных частей к технике: Hitachi Компоненты ZX-270 (2008). CYL., BOOM (L)
34
23
24
25
26
27
29
29
30
30
31
31
33
22
22
35
35
37
38
39
40
43
44
100
8
8
9206322
7037673
9206352
4364501
4364501
2
4364501
4364501
4
5
7
7
9186597
9
9
10
10
11
13
15
18
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4364501 | 4***1 | BUSHING | |
| 4364501 | 4***1 | BUSHING | |
| 7037673 | 7***3 | TUBE, CYL | |
| 9186597 | 9***7 | СYL., ВООМ | |
| 9206322 | 9***2 | CYL., BOOM | |
| 9206352 | 9***2 | TUBE, CYL. | |
| 2 | 7***1 | ROD, PISTON | |
| 4 | 1***6 | HEAD, CYL. | |
| 5 | M***0 | BOLT, SOCKET | |
| 7 | 4***5 | O-RING | |
| 8 | 4***1 | SEAL, DUST | |
| 9 | 4***7 | SEAL | |
| 10 | 4***6 | RING | |
| 11 | 4***8 | RING, RETAINING | |
| 13 | 4***2 | BUSHING | |
| 15 | 4***2 | RING, RETAINING | |
| 18 | 3***6 | RING, CUSHION | |
| 20 | 4***6 | RING, TEFLON | |
| 21 | 4***1 | RING, WEAR | |
| 22 | 4***7 | RING, SEAL | |
| 23 | 3***3 | PISTON | |
| 24 | 3***9 | NUT | |
| 25 | 4***5 | SCREW, SET | |
| 26 | 8***0 | PIPE | |
| 27 | 8***7 | PIPE | |
| 29 | M***5 | BOLT, SOCKET | |
| 30 | M***0 | BOLT, SOCKET | |
| 31 | A***5 | O-RING | |
| 33 | 3***3 | CLAMP | |
| 34 | 8***5 | CLAMP | |
| 35 | J***5 | BOLT, SEMS | |
| 35 | J***5 | BOLT, SEMS | |
| 37 | 4***4 | CLAMP, PIPE | |
| 38 | J***5 | BOLT | |
| 39 | J***2 | NUT | |
| 40 | A***2 | WASHER, SPRING | |
| 43 | J***1 | FITTING, GREASE | |
| 44 | 9***1 | PLUG | |
| 100 | 4***5 | KIT, SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
