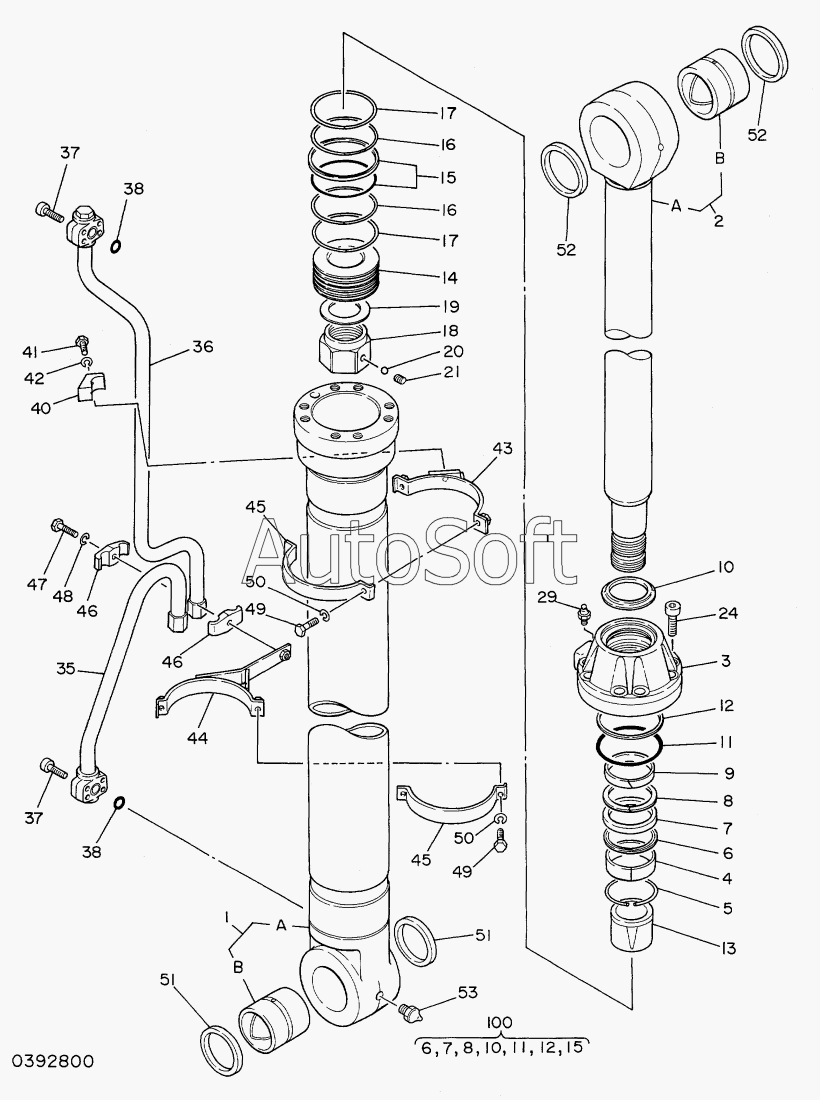

Каталог запасных частей к технике: Hitachi Компоненты EX-400 Type B (2006). CYL. BOOM (L) BACKHOE 4248320
43
20
21
24
29
35
36
37
37
38
38
40
41
42
19
44
45
45
46
46
47
48
49
49
50
50
51
51
52
52
53
100
7
7
4236054
1
TUBE CYL.
0352722
2
ROD PISTON
0352723
3
4
5
6
6
4248320
8
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0352722 | 0***2 | BUSHING, PIN | |
| 0352723 | 0***3 | BUSHING, PIN | |
| 4236054 | 4***4 | СYL. (РIРLЕSS) | |
| 4248320 | 4***0 | CYL. BOOM (L) | |
| ROD PISTON | R***N | ROD PISTON | |
| TUBE CYL. | T***. | TUBE CYL. | |
| 1 | 0***1 | TUBE CYL. ASS’Y | |
| 2 | 0***2 | ROD PISTON | |
| 3 | 0***3 | HEAD CYL. | |
| 4 | 0***4 | BUSHING | |
| 5 | 0***3 | RING, RETAINING | |
| 6 | 0***5 | RING, SEAL | |
| 7 | 0***6 | PACKING, U-RING | |
| 8 | 0***7 | RING, BACK-UP | |
| 9 | 0***8 | RING SLIDE | |
| 10 | 0***9 | RING, WIPER | |
| 11 | A***0 | O-RING | |
| 12 | 4***6 | RING, BACKUP | |
| 13 | 0***0 | BRG., CUSHION | |
| 14 | 0***1 | PISTON | |
| 15 | 4***7 | RING, SEAL ASS'Y | |
| 16 | 0***2 | RING, SLIDE | |
| 17 | 0***7 | RING, SLIDE | |
| 18 | 0***3 | NUT | |
| 19 | 0***4 | SHIM | |
| 20 | 0***4 | BALL | |
| 21 | 0***5 | SCREW, SET | |
| 24 | 0***6 | BOLT, SOCKET | |
| 29 | 0***8 | BREEDER, AIR | |
| 35 | 0***1 | PIPE | |
| 36 | 0***2 | PIPE | |
| 37 | 0***0 | BOLT, SOCKET | |
| 38 | 0***4 | O-RING | |
| 40 | 0***9 | CLAMP | |
| 41 | 0***7 | BOLT | |
| 42 | 0***6 | WASHER, SPRING | |
| 43 | 0***9 | BAND | |
| 44 | 0***0 | BAND | |
| 45 | 0***1 | BAND | |
| 46 | 0***5 | HOLDER | |
| 47 | 0***6 | BOLT | |
| 48 | A***4 | WASHER, SPRING | |
| 49 | 0***0 | BOLT | |
| 50 | 0***3 | WASHER | |
| 51 | 4***9 | SEAL, DUST | |
| 52 | 4***7 | SEAL, DUST | |
| 53 | 0***1 | FITTING | |
| 100 | 4***7 | KIT SEAL |
