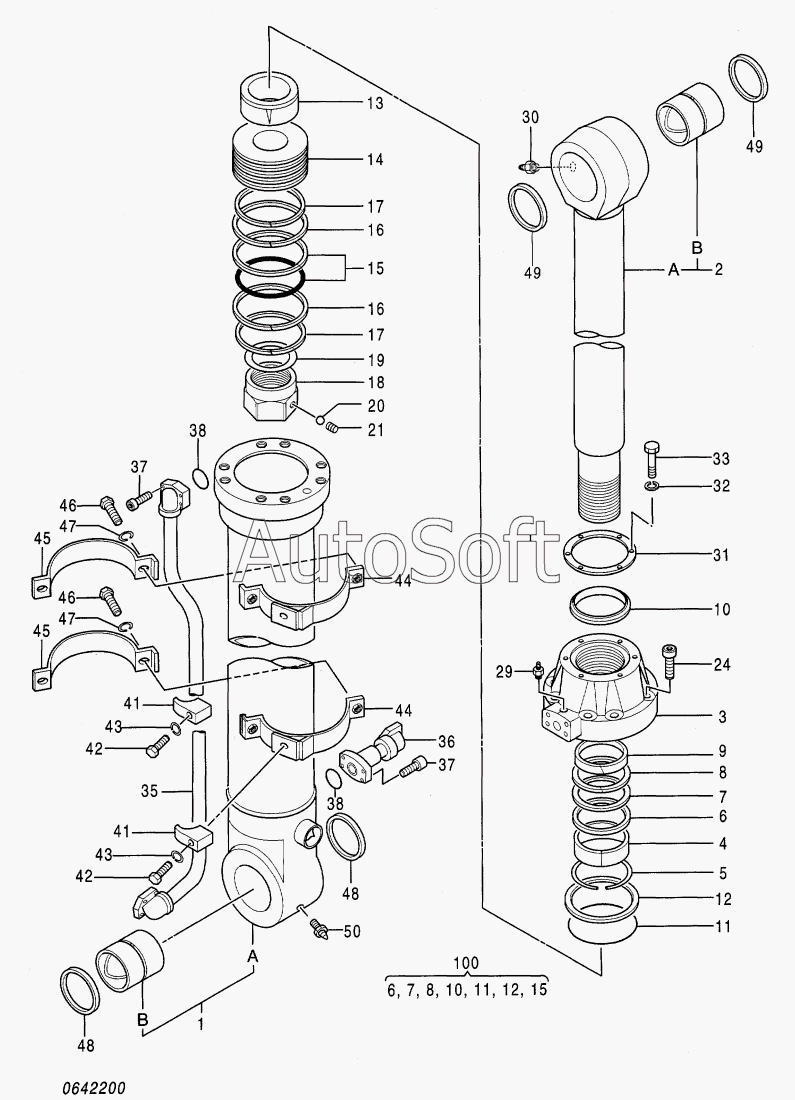

Каталог запасных частей к технике: Hitachi Компоненты EX-400 Type B (2006). CYL. BUCKET BACKHOE (FOR WORK VESSEL) 4324508
38
38
20
21
24
29
30
31
32
33
35
36
37
37
19
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
100
7
7
4350840
1
TUBE CYL.
0352905
2
ROD PISTON
0352722
3
4
5
6
6
4324508
8
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0352722 | 0***2 | BUSHING, PIN | |
| 0352905 | 0***5 | BUSHING, PIN | |
| 4324508 | 4***8 | CYL. BUCKET | |
| 4350840 | 4***0 | CYL. (PIPELESS) | |
| ROD PISTON | R***N | ROD PISTON | |
| TUBE CYL. | T***. | TUBE CYL. | |
| 1 | 0***1 | TUBE CYL. ASS’Y | |
| 2 | 0***1 | ROD PISTON ASS'Y | |
| 3 | 0***2 | HEAD CYL. | |
| 4 | 0***4 | BUSHING | |
| 5 | 0***3 | RING, RETAINING | |
| 6 | 0***5 | RING, SEAL | |
| 7 | 0***6 | PACKING, U-RING | |
| 8 | 0***7 | RING, BACK-UP | |
| 9 | 0***8 | RING SLIDE | |
| 10 | 0***9 | RING, WIPER | |
| 11 | A***0 | O-RING | |
| 12 | 4***6 | RING, BACKUP | |
| 13 | 0***0 | BRG., CUSHION | |
| 14 | 0***1 | PISTON | |
| 15 | 4***7 | RING, SEAL ASS'Y | |
| 16 | 0***2 | RING, SLIDE | |
| 17 | 0***7 | RING, SLIDE | |
| 18 | 0***3 | NUT | |
| 19 | 0***4 | SHIM | |
| 20 | 0***4 | BALL | |
| 21 | 0***5 | SCREW, SET | |
| 24 | 0***6 | BOLT, SOCKET | |
| 29 | 0***8 | BREEDER, AIR | |
| 30 | 0***1 | FITTING | |
| 31 | 0***3 | PLATE | |
| 32 | 0***3 | BOLT | |
| 33 | 0***4 | WASHER SPRING | |
| 35 | 0***3 | PIPE | |
| 36 | 0***4 | JOINT | |
| 37 | 0***6 | BOLT, SOCKET | |
| 38 | 0***4 | O-RING | |
| 41 | 0***9 | CLAMP | |
| 42 | 0***7 | BOLT | |
| 43 | 0***6 | WASHER, SPRING | |
| 44 | 0***9 | BAND | |
| 45 | 0***1 | BAND | |
| 46 | 0***5 | BOLT | |
| 47 | 0***3 | WASHER | |
| 48 | 4***9 | SEAL, DUST | |
| 49 | 4***8 | SEAL | |
| 50 | J***2 | FITTING, GREASE | |
| 100 | 4***7 | KIT SEAL |
