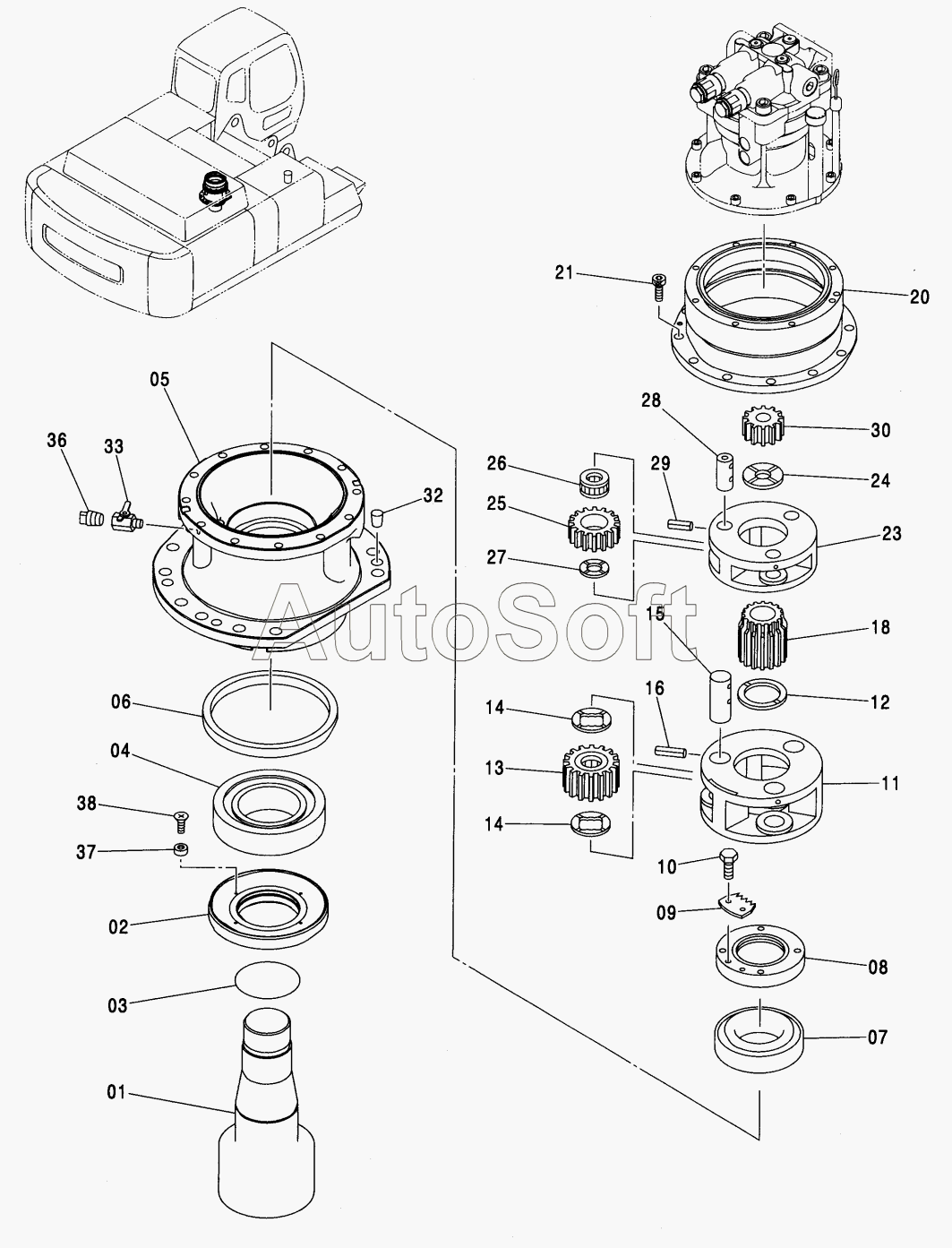

Каталог запасных частей к технике: Hitachi ZX-450 (2006). SWING DEVICE: LEFT (2)
28
18
20
21
23
24
25
26
27
16
29
30
32
33
36
37
38
8
1
2
3
4
5
6
6
7
9180776
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9180776 | 9***6 | SWING DEVICE, L | |
| 1 | 2***4 | SHAFT, PROP. | |
| 2 | 3***2 | SLEEVE | |
| 3 | A***0 | O-RING | |
| 4 | 4***1 | BRG., R0L. | |
| 5 | 1***4 | HOUSING | |
| 6 | 4***1 | SEAL, OIL | |
| 6 | 4***6 | SEAL, OIL | |
| 7 | 4***7 | BRG., R0L | |
| 8 | 3***4 | NUT | |
| 9 | 4***2 | PLATE, LOCK | |
| 10 | J***6 | BOLT | |
| 11 | 1***2 | CARRIER | |
| 12 | 4***0 | PLATE, THRUST | |
| 13 | 9***4 | GEAR, PLANETARY | |
| 14 | 4***9 | PLATE, THRUST | |
| 15 | 4***5 | PIN | |
| 16 | 4***7 | PIN,SPRING | |
| 18 | 3***2 | GEAR, SUN | |
| 20 | 1***7 | GEAR, RING | |
| 21 | M***5 | BOLT, SOCKET | |
| 23 | 1***2 | CARRIER | |
| 24 | 4***1 | PLATE, THRUST | |
| 25 | 3***7 | GEAR | |
| 26 | 4***6 | BRG., NEEDLE | |
| 27 | 4***2 | PLATE, THRUST | |
| 28 | 4***3 | PIN | |
| 29 | 4***2 | PIN, SPR1NG | |
| 30 | 3***6 | GEAR | |
| 32 | 4***6 | СОRК | |
| 33 | 4***2 | COCK | |
| 36 | 9***4 | PLUG | |
| 37 | 4***9 | MAGNET | |
| 38 | M***3 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
