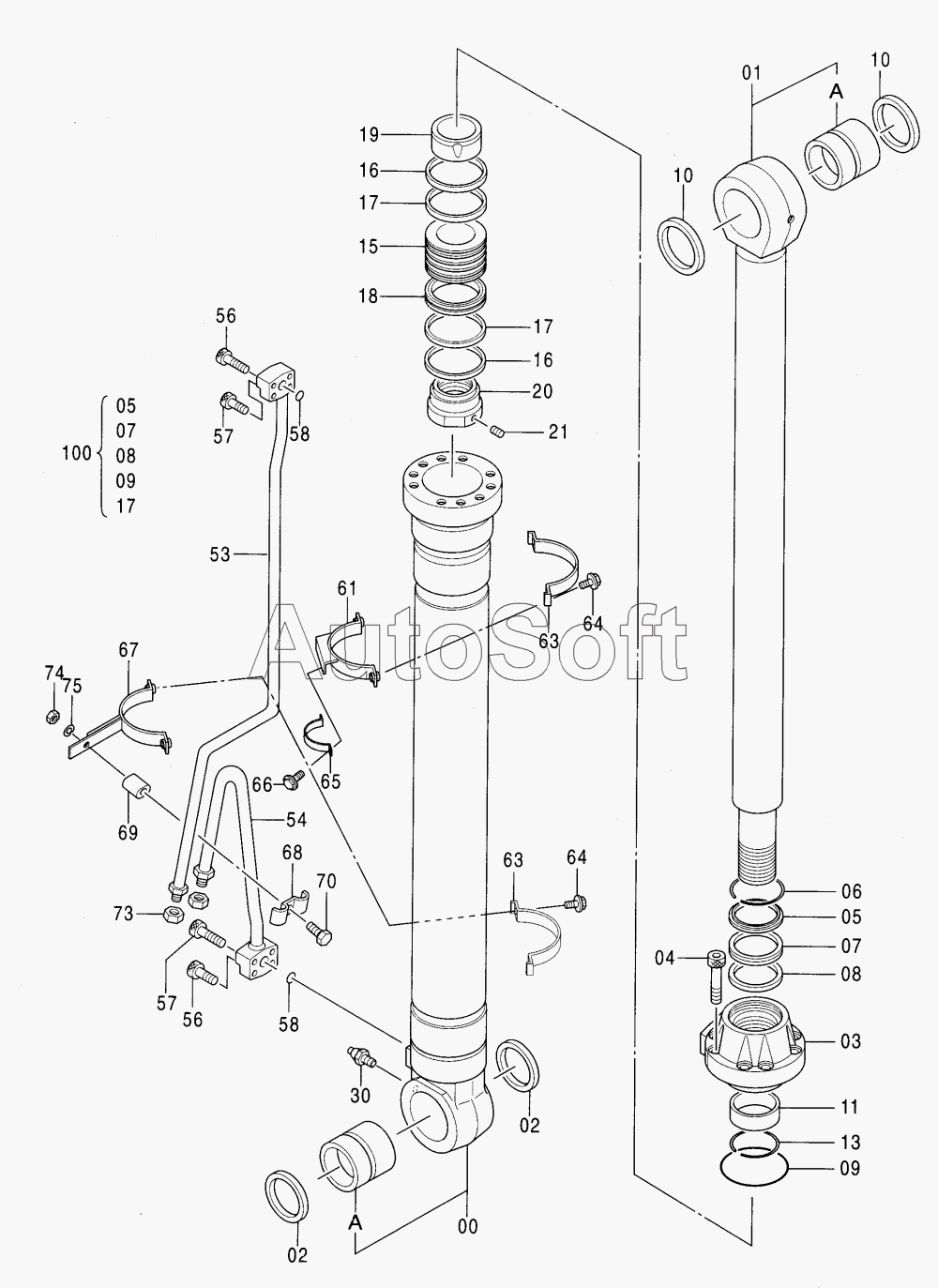

Каталог запасных частей к технике: Hitachi Компоненты ZX-450 (2006). CYL.,BOOM (R) (BACKHOE)
9174339
9187754
7035471
7038394
3083938
1
3083925
2
2
3
4
5
5
6
7
7
8
8
9
9
10
10
11
13
15
16
16
17
17
17
18
19
20
21
30
53
54
56
56
57
57
58
58
61
61
63
63
63
64
64
65
66
67
67
68
69
70
73
74
75
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3083925 | 3***5 | BUSHING | |
| 3083938 | 3***8 | BUSHING | |
| 7035471 | 7***1 | TUBE, CYL. | |
| 7038394 | 7***4 | TUBE, CYL | |
| 9174339 | 9***9 | CYL., BOOM | |
| 9187754 | 9***4 | CYL., BOOM | |
| 1 | 7***6 | ROD, PISTON | |
| 2 | 4***2 | SEAL, DUST | |
| 3 | 1***1 | HEAD, CYL. | |
| 4 | M***0 | BOLT, SOCKET | |
| 5 | 4***7 | SEAL, DUST | |
| 6 | 4***8 | RING, RETAINING | |
| 7 | 4***9 | SEAL | |
| 8 | 4***6 | RING | |
| 9 | 4***0 | O-RING | |
| 10 | 4***3 | SEAL, DUST | |
| 11 | 4***7 | BUSHING | |
| 13 | 4***6 | RING, RETAINING | |
| 15 | 3***4 | PISTON | |
| 16 | 4***3 | RING, TEFLON | |
| 17 | 4***4 | RING, WEAR | |
| 18 | 4***2 | RING, SEAL | |
| 19 | 2***1 | RING, CUSHION | |
| 20 | 3***6 | NUT | |
| 21 | 4***6 | SCREW, SET | |
| 30 | J***2 | FITTING, GREASE | |
| 53 | 8***1 | PIPE | |
| 54 | 8***2 | PIPE | |
| 56 | M***5 | BOLT, SOCKET | |
| 57 | M***0 | BOLT, SOCKET | |
| 58 | A***5 | O-RING | |
| 61 | 8***3 | CLAMP | |
| 61 | 8***3 | CLAMP | |
| 63 | 3***2 | CLAMP | |
| 63 | 3***4 | CLAMP | |
| 64 | J***5 | BOLT, SEMS | |
| 65 | 4***1 | CLAMP, PIPE | |
| 66 | J***5 | BOLT, SEMS | |
| 67 | 8***0 | CLAMP | |
| 67 | 8***4 | CLAMP | |
| 68 | 4***4 | CLAMP, PIPE | |
| 69 | 4***0 | SPACER | |
| 70 | J***5 | BOLT | |
| 73 | 4***4 | CAP | |
| 74 | J***2 | NUT | |
| 75 | A***2 | WASHER, SPRING | |
| 100 | 9***2 | KIT, SEAL |
