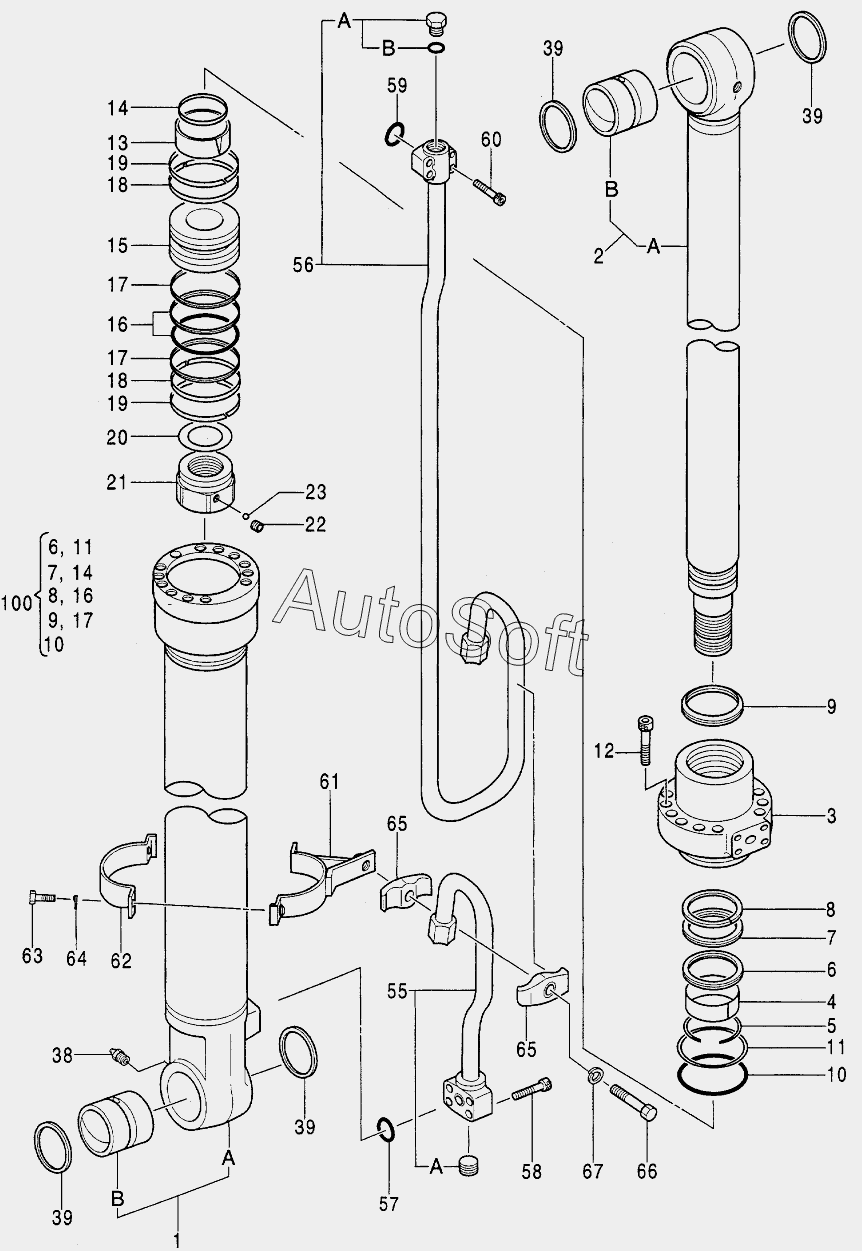

Каталог запасных частей к технике: Hitachi Компоненты EX-200-2 (2008). CYL., BOOM (L) Serial №60001-
4250224
4286775
1
1A
1B
1B
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
38
39
39
39
39
39
39
39
39
39
55
55A
56
56A
56B
57
58
59
60
61
62
63
64
65
65
66
67
100
100
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4250224 | 4***4 | CYL., BOOM | |
| 4286775 | 4***5 | CYL. | |
| 1 | 4***6 | TUBE, CYL. ASSY | |
| 10 | А***5 | O-RING | |
| 100 | 4***4 | KIT, SEAL | |
| 100 | 4***9 | KIT, SEAL | |
| 11 | 0***0 | RING, BACK-UP | |
| 12 | 0***5 | BOLT, SOCKET | |
| 13 | 0***6 | BRG. | |
| 14 | 0***7 | SEAL | |
| 15 | 0***8 | PISTON | |
| 16 | 0***5 | RING, SEAL | |
| 17 | 0***9 | RING, BACKUP | |
| 18 | 0***9 | RING | |
| 19 | 0***8 | RING, SLIDE | |
| 1A | 0***1 | TUBE, CYL. | |
| 1B | 0***6 | BUSHING, PIN | |
| 1B | 0***4 | BUSHING, PIN | |
| 2 | 4***3 | ROD, PISTON | |
| 20 | 0***3 | SHIM | |
| 21 | 0***0 | NUT | |
| 22 | 0***1 | SCREW, SET | |
| 23 | 0***7 | BALL, STEEL | |
| 2A | 0***2 | ROD, PISTON | |
| 2B | 0***6 | BUSHING, PIN | |
| 3 | 0***3 | HEAD, CYL. | |
| 38 | J***1 | FITTING, GREASE | |
| 39 | 0***0 | RING, WIPER | |
| 39 | 4***2 | SEAL, DUST | |
| 4 | 0***4 | BUSHING | |
| 5 | 0***4 | RING.'RETAINING | |
| 55 | 0***3 | PIPE | |
| 55A | 9***4 | PLUG | |
| 56 | 0***4 | PIPE | |
| 56A | 4***2 | PLUG | |
| 56B | 4***4 | O-RING | |
| 57 | 9***4 | O-RING | |
| 58 | 0***0 | BOLT, SOCKET | |
| 59 | 4***0 | O-RING | |
| 6 | 0***4 | RING | |
| 60 | 0***9 | BOLT, SOCKET | |
| 61 | 0***3 | BAND | |
| 62 | 0***4 | BAND | |
| 63 | 0***5 | BOLT | |
| 64 | 0***3 | WASHER | |
| 65 | 0***5 | HOLDER | |
| 66 | 0***2 | BOLT | |
| 67 | A***4 | WASHER, SPRING | |
| 7 | 0***5 | PACKING, U-RING | |
| 8 | 0***6 | RING, BACK-UP | |
| 9 | 0***7 | RING, WIPER | |
| 9 | 0***5 | RING, WIPER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
